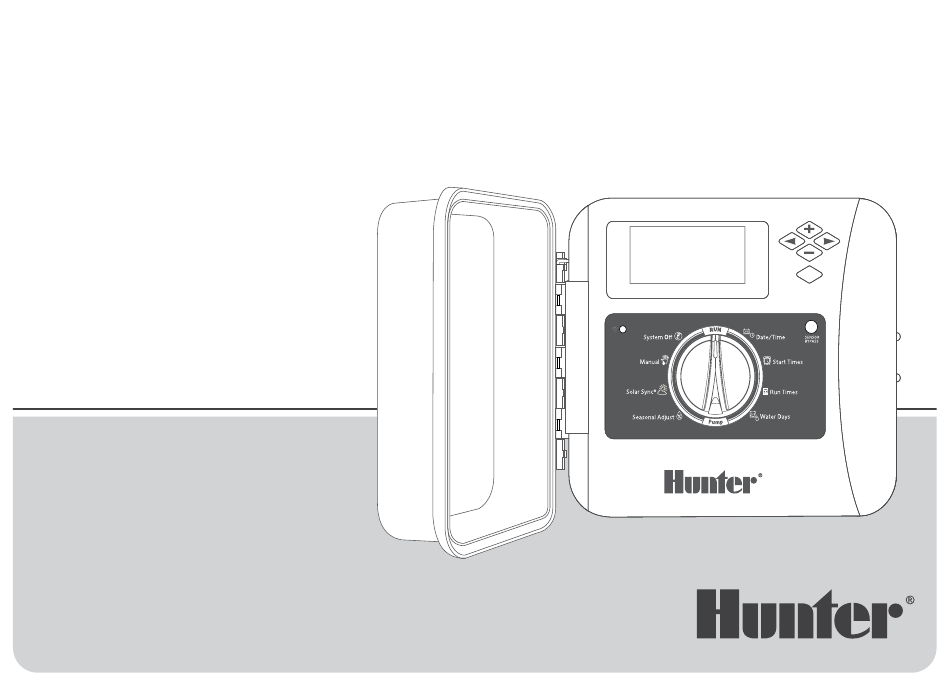

- Seite 1 PRO-C ® BEWÄSSERUNGSSTEUERUNG FÜR PRIVATE UND KLEINERE GEWERBLICHE GRÜNFLÄCHEN PRO-C BYPASS STATION PUMP HH:MM DELAY CYCLE DAYS LEFT SOAK MO TU WE TH FR SA SU ODD EVEN INTERVAL P2C Serie Modulares Steuergerät Innen- und Außenbereich Bedienungsanleitung Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Anschließen eines Hunter SolarSync® Sensors Pro-C Komponenten Datum und Uhrzeit einstellen Wandmontage des Steuergeräts Programmstartzeiten einstellen Anschluss an Netzspannung Stationslaufzeiten programmieren Installation von Stationsmodulen Bewässerungszeitplan programmieren Anschließen der Stationskabel Betrieb des Bewässerungssystems Anschließen eines Hauptventils Verborgene und erweiterte Funktionen Anschließen eines Pumpenstartrelais (optional) -
Seite 3: Spezifikationen
Spezifikationen Betriebsdaten Gehäuseabmessungen • Stationsanzahl: 4 bis 23 Stationen bei konventioneller • Höhe: 23 cm (9") Verdrahtung, bis zu 32 Stationen mit Zweileiter-EZ- Breite: 21,5 cm (10") Decoder Tiefe: 10,9 cm (41/2") • Stationslaufzeit: 1 Minute bis 6 Stunden (optionaler •... -
Seite 4: Pro-C Komponenten
MO TU WE TH FR SA SU ODD EVEN INTERVAL ① PRO-C BYPASS STATION PUMP HH:MM DELAY CYCLE DAYS LEFT SOAK MO TU WE TH FR SA SU ODD EVEN INTERVAL ➉ ② ⑨ ③ ⑧ ④ ⑦ ⑤ ③ ⑧ ⑥ ⑦ ① ② ④ ⑤ ⑥ hunter.help/P2C... -
Seite 5: Innengehäuse
⑦ Saisonale Programmübergreifende Sensorschaltkreise Anpassung Laufzeitänderungen ohne Neuprogrammierung des Steuergeräts ⑦ 2 Sensoreingänge Zur Verbindung von Hunter Solar Sync und (von 5 % bis 300 %) Clik-Sensoren ⑧ Solar Sync® Einstellungen bei Verwendung des Solar Sensor Sync ET-Sensors programmieren ⑧... -
Seite 6: Wandmontage Des Steuergeräts
Der Netzanschluss des Pro-C Steuergeräts darf nur von einem zugelassenen Elektriker unter Beachtung örtlicher Vorschriften vorgenommen werden. Unsachgemäße Installation kann zu Stromschlag oder Brandgefahr führen. Das Gerät ist nicht für Kinder geeignet. Lassen Sie Kinder niemals mit diesem Gerät spielen. hunter.help/P2C... -
Seite 7: Gerät Für Den Außenbereich
Anschluss an Netzspannung Gerät für den Außenbereich Darf nur von einem zugelassenen Elektriker ausgeführt werden. P2C-Geräte sind mit Netzkabel und Stecker zur einfachen Installation sowohl im Innen- als auch im Außenbereich Verwenden Sie zum Verlegen der Netzkabel ausschließlich UL-zertifizierte 13 mm Verbinder mit ausgestattet. -
Seite 8: Installation Von Stationsmodulen
HPS verwendet werden. Weitere Informationen zu 3. Das Steuergerät erkennt automatisch die Anzahl der Installation und Programmierung finden Sie im PC-DM- installierten Stationen. Es ist nicht erforderlich, die Installationsleitfaden. Reset-Taste zu drücken oder das Steuergerät aus- und einzuschalten. hunter.help/P2C... -
Seite 9: Anschließen Der Stationskabel
Anschließen der Stationskabel 1. Verlegen Sie die Stationskabel vom Steuergerät zu den Magnetventilen. 2. Verbinden Sie von jedem Magnetventil jeweils ein Kabel mit einer gemeinsamen Masseleitung. Diese ist zumeist weiß. Befestigen Sie jeweils eine separate Steuerleitung mit dem verbleibenden Kabel jedes Ventils. Für sämtliche Kabelverbindungen müssen wasserdichte Verbinder verwendet werden. -
Seite 10: Anschließen Eines Hauptventils
Anschließen eines Hauptventils Schließen Sie ein Kabel des Hauptventils an den P/MV-Anschluss am 4-Stationen- Basismodul an. Klemmen Sie das andere Kabel auf den COM-Anschluss. P/MV Master Valve hunter.help/P2C... -
Seite 11: Anschließen Eines Pumpenstartrelais (Optional)
Ader vom Pumpenstartrelais an den P/MV-Anschluss am 4-Stationen-Basismodul an. Der Haltestrom des Relais darf 0,28 A (24 VAC) nicht hunter.help/PSR überschreiten. Verbinden Sie das Steuergerät nicht direkt mit der Pumpe — dies kann zu Schäden am Steuergerät führen. -
Seite 12: Anschließen Eines Hunter Clik-Wettersensors (Optional)
Anschließen eines Hunter Clik-Wettersensors (optional) Ein Hunter Wettersensor oder ein anderer Wettersensor mit Schaltkontakt kann an das Pro-C-Steuergerät angeschlossen werden. Zweck dieses Sensors ist ein Stopp der automatischen Bewässerung bei entsprechenden Wetterverhältnissen. 1. Entfernen Sie die Metallbrücke zwischen SEN-2 und COM. -
Seite 13: Anschließen Eines Hunter Clik-Wettersensors
BYPASS Anschließen eines Hunter Clik-Wettersensors STATION PUMP HH:MM DELAY CYCLE DAYS LEFT SOAK Regensensor manuell umgehen MO TU WE TH FR SA SU ODD EVEN INTERVAL Wenn der Sensor die automatische Bewässerung nicht verhindern soll, können Sie ihn mit der Bypass-Taste am Steuergerät umgehen. -
Seite 14: Anschließen Einer Hunter Fernbedienung (Optional)
Anschließen einer Hunter Fernbedienung (optional) Das Pro-C Steuergerät ist mit Hunter Fernbedienungen kompatibel. Der SmartPort®-Kabelbaum (im Lieferumfang aller Hunter Fernbedienungen enthalten) ermöglicht eine schnelle und einfache Nutzung mit Hunter Steuergeräten. Mit Hunter-Fernbedienungen kann man das System bedienen, ohne zum Steuergerät gehen zu müssen. -
Seite 15: Anschließen Eines Hunter Solarsync® Sensors
Anschließen eines Hunter SolarSync® Sensors Durch Hinzufügen eines Solar Sync ET-Sensors wird Pro-C zu einem smarten Steuergerät. Dieser fortschrittliche Wettersensor berechnet die täglichen Evapotranspirationsraten (ET) und passt die Bewässerungspläne auf Basis lokaler Wetterbedingungen Kabelgebundener Solar an. Darüber hinaus verfügt der Sensor über eine... -
Seite 16: Datum Und Uhrzeit Einstellen
Stundenanzeige zu wechseln. Stellen Sie mit den Tasten + und – die aktuelle Stunde ein. Drücken Sie die Taste →, um zur Minutenanzeige zu wechseln. Stellen Sie mit den Tasten + und – die aktuelle Minute ein. Datum und Uhrzeit sind nun eingestellt. hunter.help/P2C... -
Seite 17: Programmstartzeit Löschen
Programmstartzeiten einstellen 1. Stellen Sie den Drehschalter auf PROGRAMMSTARTZEITEN. 2. Drücken Sie die Taste PRG, um Programm A, B oder C auszuwählen. 3. Stellen Sie mit den Tasten + und – die gewünschte Startzeit ein (in 15-Minuten-Schritten). Mit einer einzigen Startzeit werden alle Stationen dieses Programms nacheinander aktiviert. -
Seite 18: Stationslaufzeiten Programmieren
Stationsaufzeiten und verwenden Sie die Tasten + und –, um die Laufzeit jeder Station in 1-Sekunden-Schritten zu erhöhen oder zu verringern. 4. In der Sekundenauflösung können Laufzeiten bis zu 5 Minuten eingestellt werden. Laufzeiten ab 5 Minuten werden in 1-Minuten-Schritten eingestellt. hunter.help/P2C... -
Seite 19: Wochentage Für Die Bewässerung Auswählen
Bewässerungszeitplan programmieren Ungerade/gerade Bewässerungstage auswählen 1. Stellen Sie den Drehschalter auf BEWÄSSERUNGSTAGE. 2. Das zuletzt ausgewählte Programm wird angezeigt (A, 1. Bei dieser Funktion wird für die Bewässerung die B oder C). Sie können mit der Taste PRG in ein anderes Nummerierung der Monatstage genutzt, und nicht der Programm wechseln. -
Seite 20: Intervallbewässerung Auswählen
6. Nachdem Sie die verbleibenden Tage des Intervalls eingestellt haben, drücken Sie die Taste →, um bei Bedarf bewässerungsfreie Tage auszuwählen. Drücken Sie die Tasten ← und →, um einen Tag auszuwählen, und drücken Sie die Taste –, um diesen Tag ohne Bewässerung festzulegen. hunter.help/P2C... -
Seite 21: Betrieb
Betrieb des Bewässerungssystems Betrieb Saisonale Anpassung Nachdem Sie alle Programmierungen vorgenommen Mit der saisonalen Anpassung können globale Änderungen haben, stellen Sie den Drehschalter auf BETRIEB, um die an allen Laufzeiten vorgenommen werden, ohne im automatische Ausführung aller ausgewählten Programme Steuergerät eine gesamte Umprogrammierung vornehmen und Startzeiten zu aktivieren. -
Seite 22: Manueller Start Und Vorrücken Mit Nur Einer Taste
4. Wechseln Sie mit der Taste → zur gewünschten Station. Nach zwei Sekunden Pause startet das Programm. Diese Funktion eignet sich hervorragend für den schnellen Start einer zusätzlichen Bewässerung, wenn Sie einzelne Stationen nacheinander testen wollen, oder für die Überprüfung Ihrer Anlage. hunter.help/P2C... - Seite 23 Betrieb des Bewässerungssystems (Fortsetzung) Pumpen-/Hauptventilbetrieb (P/MV) Programmierbare Bewässerungspause Standardmäßig steht bei allen Stationen der P/MV-Betrieb Diese Funktion ermöglicht, alle programmierten auf ON. Bewässerungen für einen festgelegten Zeitraum von 1 bis 31 Tagen zu stoppen. Nach Ablauf der programmierten P/MV-Betrieb programmieren: Bewässerungspause nimmt das Steuergerät wieder den regulären automatischen Betrieb auf.
-
Seite 24: Verborgene Und Erweiterte Funktionen
Startet Stationen des ausgewählten Programms; mit ► zur nächsten Station wechseln. auswählen Laufzeiten im Taste + gedrückt halten und auf Optionaler Sekundenmodus für sekundengenaue Stationslaufzeiten bis 5 Minuten. Mit + und – Sekundenmodus Startzeiten stellen zwischen Sekunden- und Minutenmodus umschalten. hunter.help/P2C... -
Seite 25: Fehlerbehebung
Fehlerbehebung Problem Fehler Behebung Display zeigt Kurzschluss in der Verdrahtung oder Überprüfen Sie die Stationsverkabelung und die Magnetspule am Ventil. Drücken Sie eine „ERR“ mit Nummer defekte Magnetspule beliebige Taste, um die ERR Meldung zu löschen. Display zeigt Kurzschluss in der Verdrahtung des Überprüfen Sie die Verkabelung und die Magnetspule am P/MV. -
Seite 26: Fcc Hinweis
Schutz gegen Funkstörungen bei Bei weiteren Fragen können Sie sich auch an einen Vertreter der Installation in Wohnbereichen. Das Gerät erzeugt von Hunter Industries Inc. oder einen erfahrenen Radio-/ und verwendet Hochfrequenzenergie und kann sie Fernsehtechniker wenden. ausstrahlen. Wenn Installation und Betrieb nicht gemäß... - Seite 27 Hinweise Built on Innovation ®...
