Einweisung Tischkreissäge
6 Einstellungen
6.1 Höhenverstellung des Sägeblattes
Zur Anpassung der Schnitttiefe sollte die Position des Sägeblattes in der Höhe reguliert werden. Dies
optimiert auf der einen Seite die Sägeleistung, des weiteren wird durch die Begrenzung des freilaufenden
Sägeblattanteils die Verletzungsgefahr reduziert.
Anleitung:
a) Die größere Verstellschraube 1 (Abbildung 2) an der vorderen Bedienfläche lösen und aufdrehen
b) An der kleineren Verstellschraube 2 wird die Sägeblattposition eingestellt: Drehen im Uhrzeigersinn
verstellt das Blatt nach oben, drehen gegen den Uhrzeigersinn nach unten.
c) Nach Erreichen der gewünschten Position die Verstellschraube 1 festdrehen.
6.2 Verstellen der Sägeblattneigung
Für Gehrungsschnitte kann das Sägeblatt geneigt werden. Mit Hilfe der Winkelskala wird die gewünschte
Neigung eingestellt, bzw. kann abgelesen werden.
Anleitung:
a) Verstellrad 1 (Abbildung 3) lösen.
b) Sägeblatt mit dem Verstellrad nach rechts schwenken.
c) Gewünschten Winkel mit dem Zeiger 2 an der Winkelskala 3 einstellen, bzw. ablesen.
d) Sägeblattstellung durch Zudrehen der Verstellschraube 1 arretieren.
David Panusch
2
1

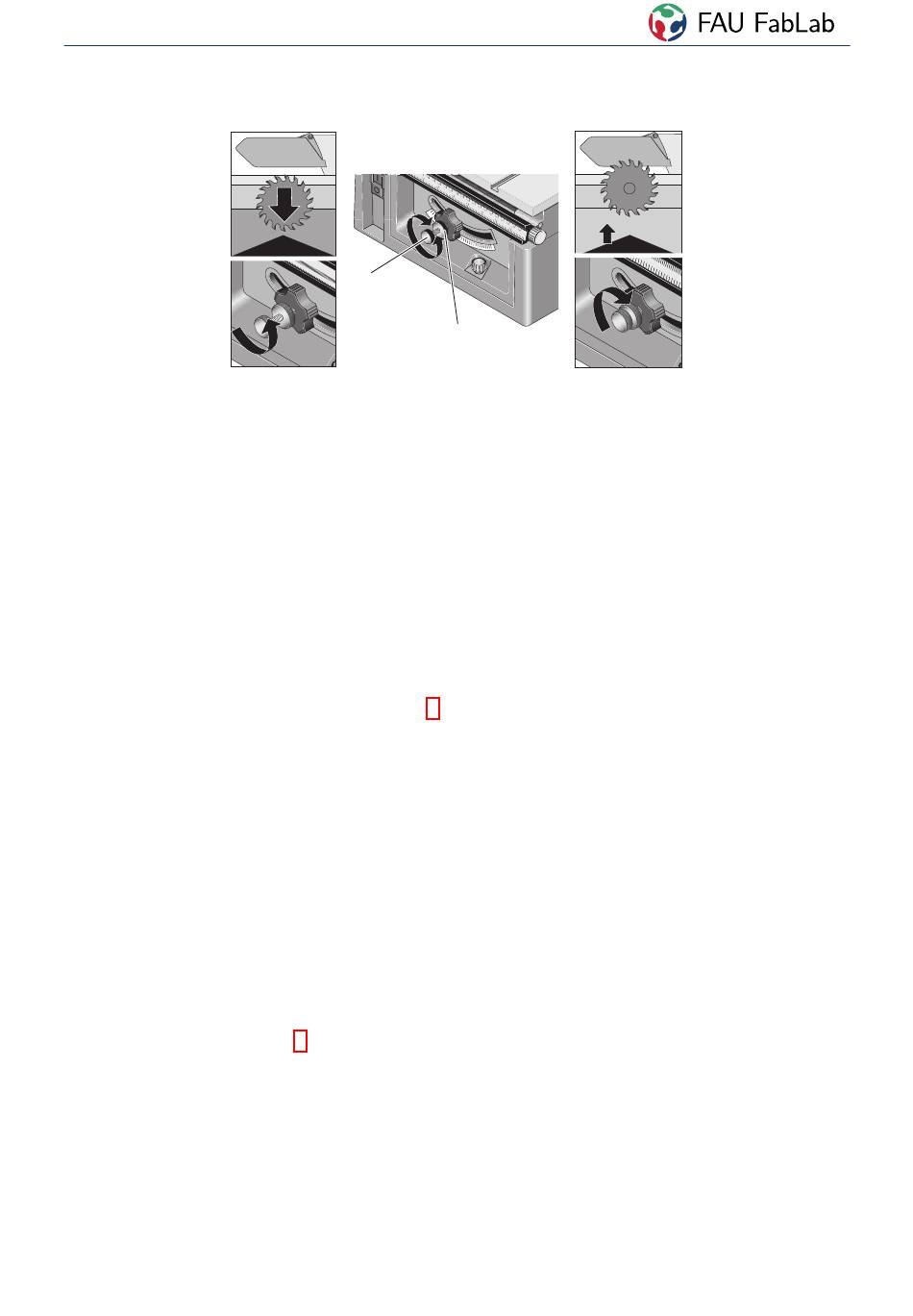

Abbildung 2: Höhenverstellung des Sägeblattes
