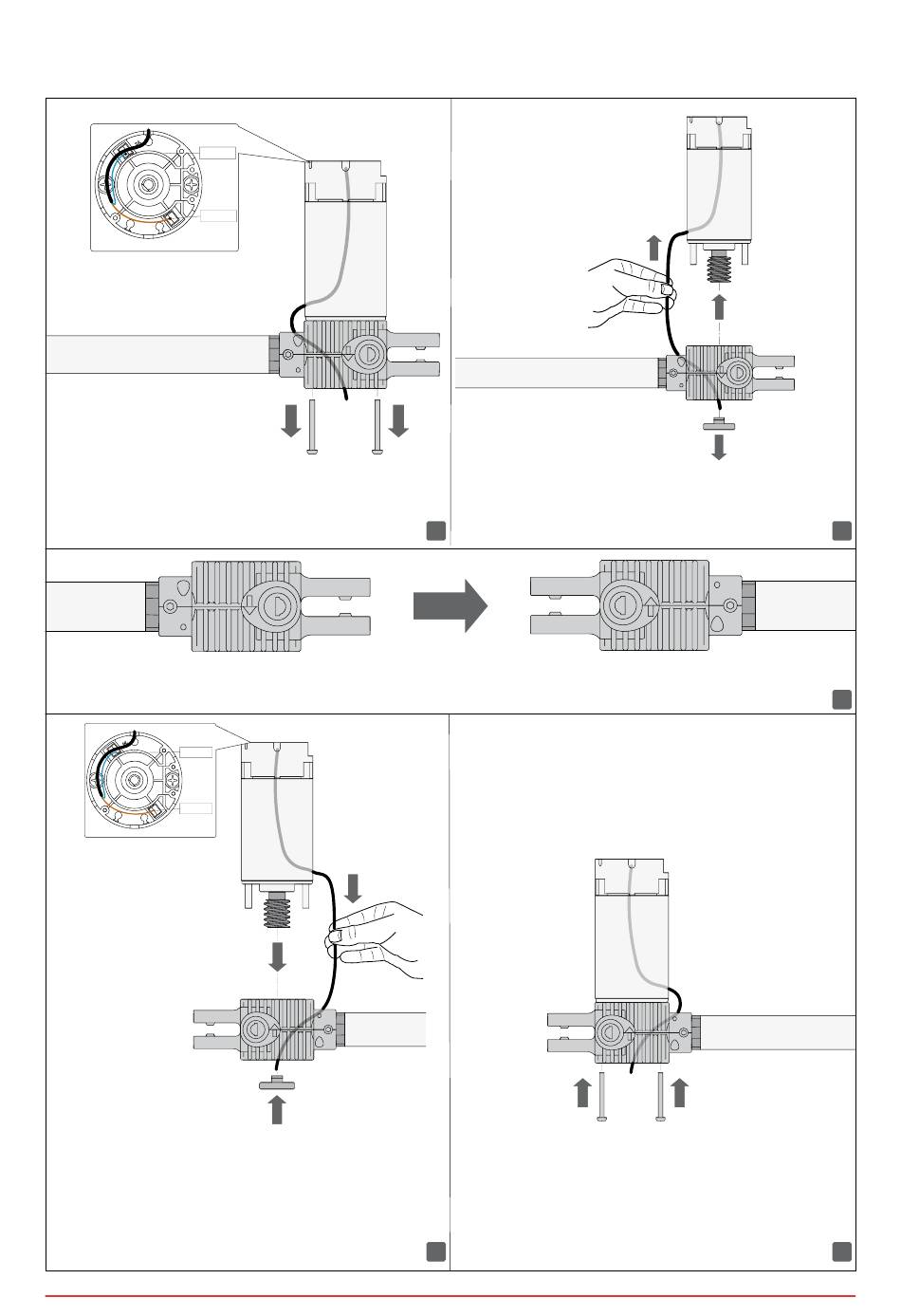

Sollte es erforderlich sein die Öffnungsrichtung des Getriebemotors zu ändern, gehen Sie wie in der Ab-
bildung angegeben vor (Beispiel für den Umbau des Motors mit Öffnungsrichtung rechts auf links).
blue
brown
•
Die Befestigungsschrauben des Motors ent-
fernen.
•
Das Untersetzungsgetriebe um 180° drehen.
blue
brown
•
Den Motor und den Stopfen einsetzen und
das Kabel einführen.
ACHTung: der Motor muss so montiert werden,
dass das Kabel auf der gegenüberliegenden Seite
der Entriegelung bleibt.
•
Den Motor und den Stopfen des Unterset-
zungsgetriebes herausnehmen und das
1
Motorkabel herausziehen.
180°
•
Die Befestigungsschrauben des Motors ein-
setzen und festziehen.
4
9
2
3
5
