5.
MONTAGE
Sofern nichts anderes angegeben wird, gelten alle Maße in Millimetern (mm).
5.1 Einleitende Kontrollen
Prüfen Sie, ob die Torkonstruktion stabil und leichtgängig ist. Für die Endlagen müssen mechanische Toran-
schläge (bzw. Endschalter) vorhanden sein.
5.2 Montage des Getriebemotors

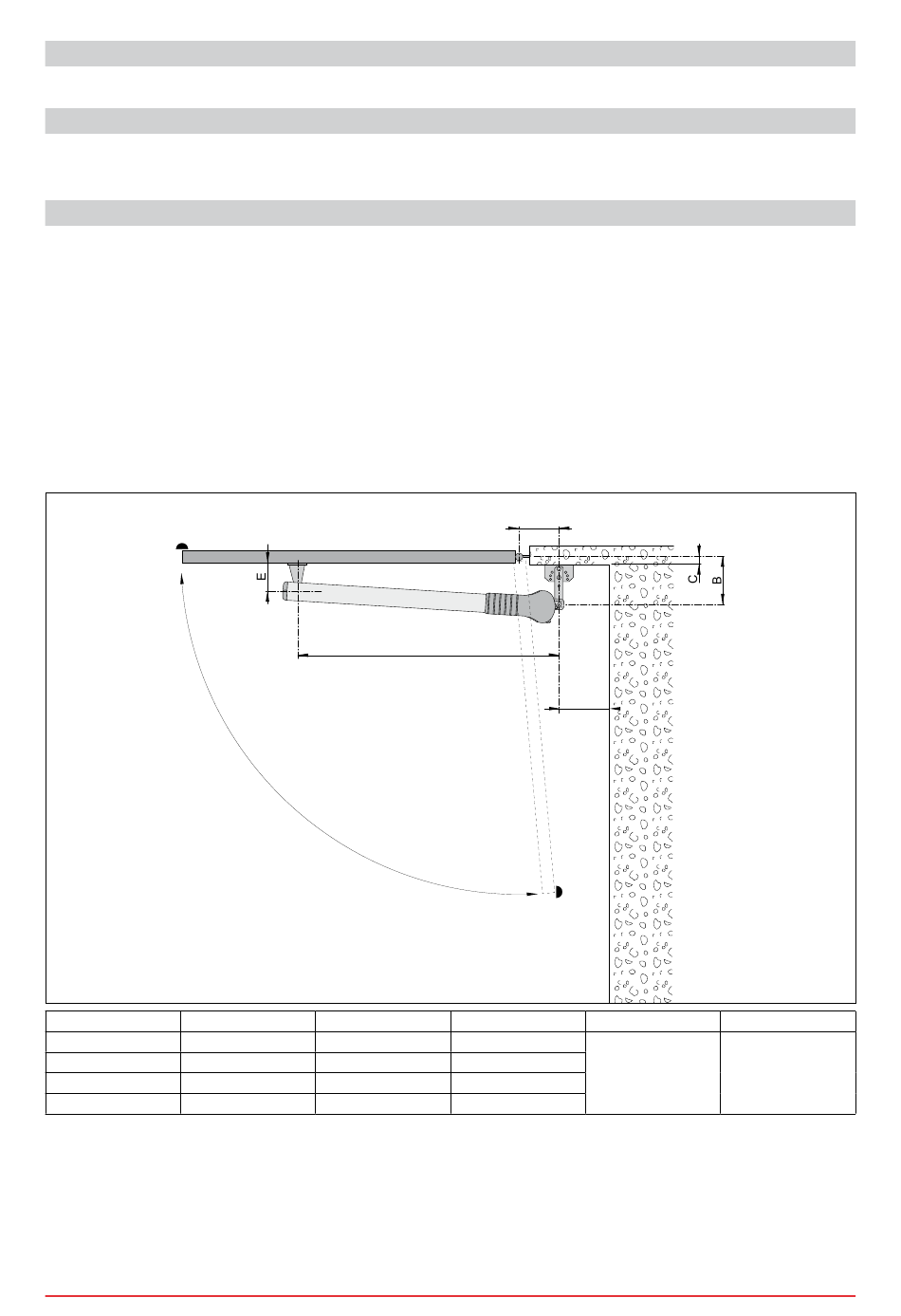

Die Installationsmaße abhängig vom Abstand zwischen Torbändern und dem Befestigungspunkt des Antriebes
[A] und [B] prüfen. Stellen Sie sicher, das zum erreichen des Öffnungswinkel [D] das Abstandmass [C] einge-
halten wird.
HInWEIS: um eine gleichmäßige Bewegung des Tors zu erreichen, müssen die Maße [A] und [B] gleich
sein.
Durch Erhöhen des Maßes [A] verringert sich die Anschlaggeschwindigkeit bei der Öffnung.
Durch Erhöhen des Maßes [B] verringert sich die Anschlaggeschwindigkeit bei der Schließung und der Wider-
stand gegen Einbrüche wird erhöht.
Durch Verringerung der Abmessung [B] erhöhen sich die Öffnungsgrade des Tors.
Die Abmessungen [A] und [B] müssen in jedem Fall mit dem Verfahrweg des Antriebes übereinstimmen; wenn
man die Abmessung [A] erhöht, muss daher die Abmessung [B] verringert werden und umgekehrt.
A
150
120
120
160
IP1639DE • 2012-07-31
D
B
C max
150
85
160
95
180
115
120
55
A
L
min 120
D max
100°
100°
100°
110°
8
E
L
75
910
