3.

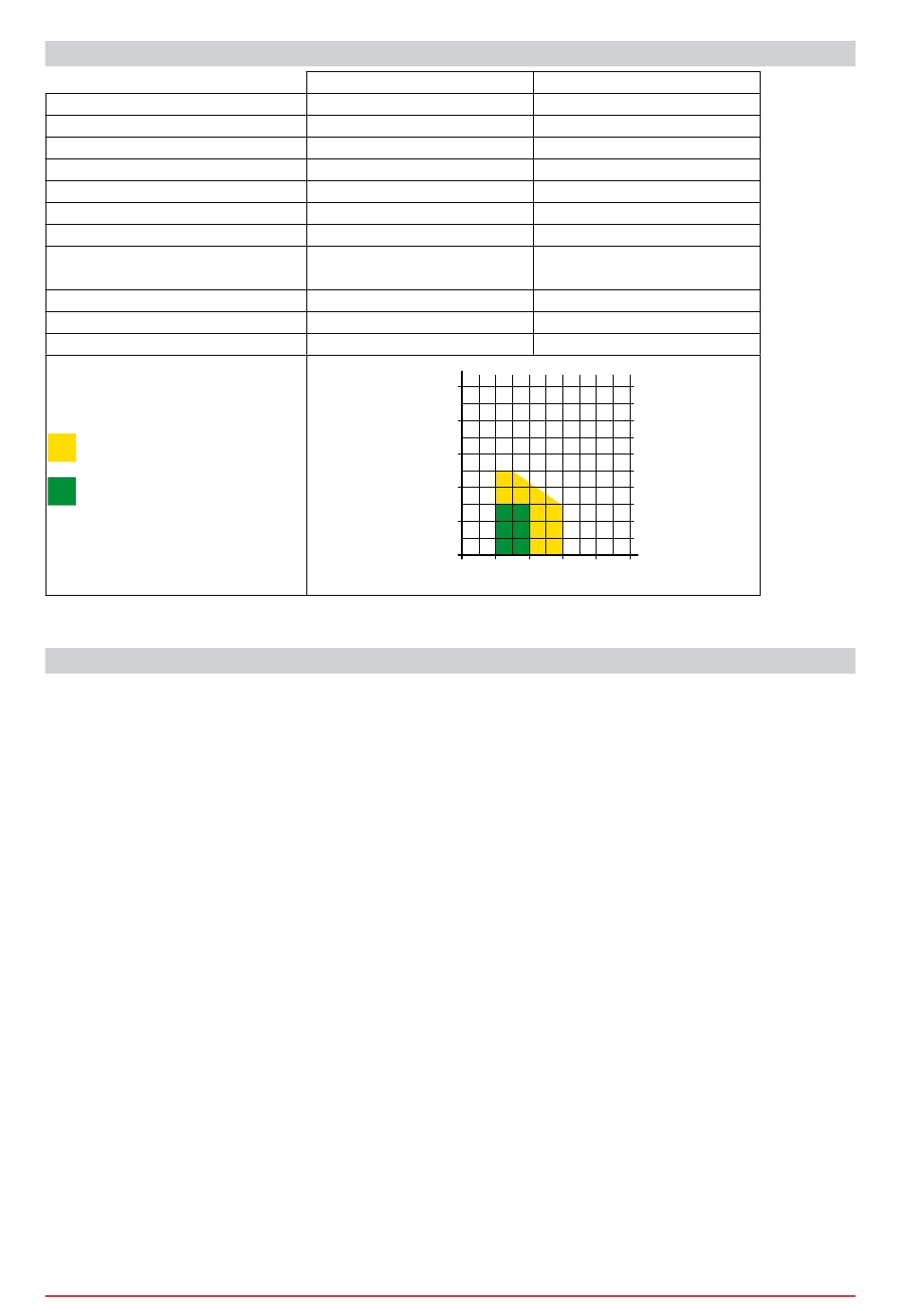

TECHNISCHE DATEN
Spannungsversorgung
Stromaufnahme
Schubkraft
Max. Verfahrweg
Geschwindigkeit
Endschalter
Betriebsklasse
Einschaltdauer
Temperatur
Schutzgrad
Steuerung
Gebrauchshinweise
m = Torbreite
kg = Torgewicht
Empfohlene Abmessungen
Grenzbereiche
3.1 Hinweise zum Gebrauch
Betriebsklasse: 3 (Minimum 10÷5 Betriebsjahre bei 30÷60 Zyklen pro Tag)
Verwendung: HÄUFIG (Für private Wohnanlagen und häufig benutzte Einfahrten).
- Die effektiven Betriebsleistungen beziehen sich auf das empfohlene Gewicht (2/3 des zulässigen Höchstge-
wichtes). Die Verwendung mit dem zulässigen Höchstgewicht kann die oben angegebenen Betriebsleistungen
mindern.
- Die Betriebsklasse, die Betriebszeiten und die Anzahl aufeinanderfolgender Zyclen sind Richtwerte. Sie wur-
den mit Hilfe statistischer Verfahren unter normalen Betriebsbedingungen ermittelt und können im Einzelfall
abweichen. Die Werte beziehen sich auf den Zeitraum, in dem das Produkt funktionsfähig ist, ohne daß
außerordentliche Wartungsarbeiten erforderlich sind.
- Jede Toranlage weist veränderliche Faktoren auf: Reibung, Ausgleichvorgänge sowie Umweltbedingungen
können sowohl die Lebensdauer als auch die Qualität der Funktionweise der Toranlage oder einer ihrer Kom-
ponenten (wie z.B. die Antriebssysteme) grundlegend ändern. Es ist Aufgabe des Installationstechnikers, für
die einzelne Situation entsprechende Sicherheitseinrichtungen vorzusehen.
OBBI3BH
24 V=
3 A
1500 N
350 mm
25 s / 90°
-
3 - HÄUFIG
S2 = 30 min
S3 = 50%
-20 °C/+55 °C
IP54
E2HOB
500 kg
400 kg
300 kg
200 kg
100 kg
5
OBBI3BFCH
24 V=
3 A
1500 N
350 mm
25 s / 90°
Magnetische Endschalter
3 - HÄUFIG
S2 = 30 min
S3 = 50%
-20 °C/+55 °C
IP54
E2HOB
1
2
3
4
5
m
IP1639DE • 2012-07-31
