SSI SCHAEFER R 3000 Montageanleitung Seite 7

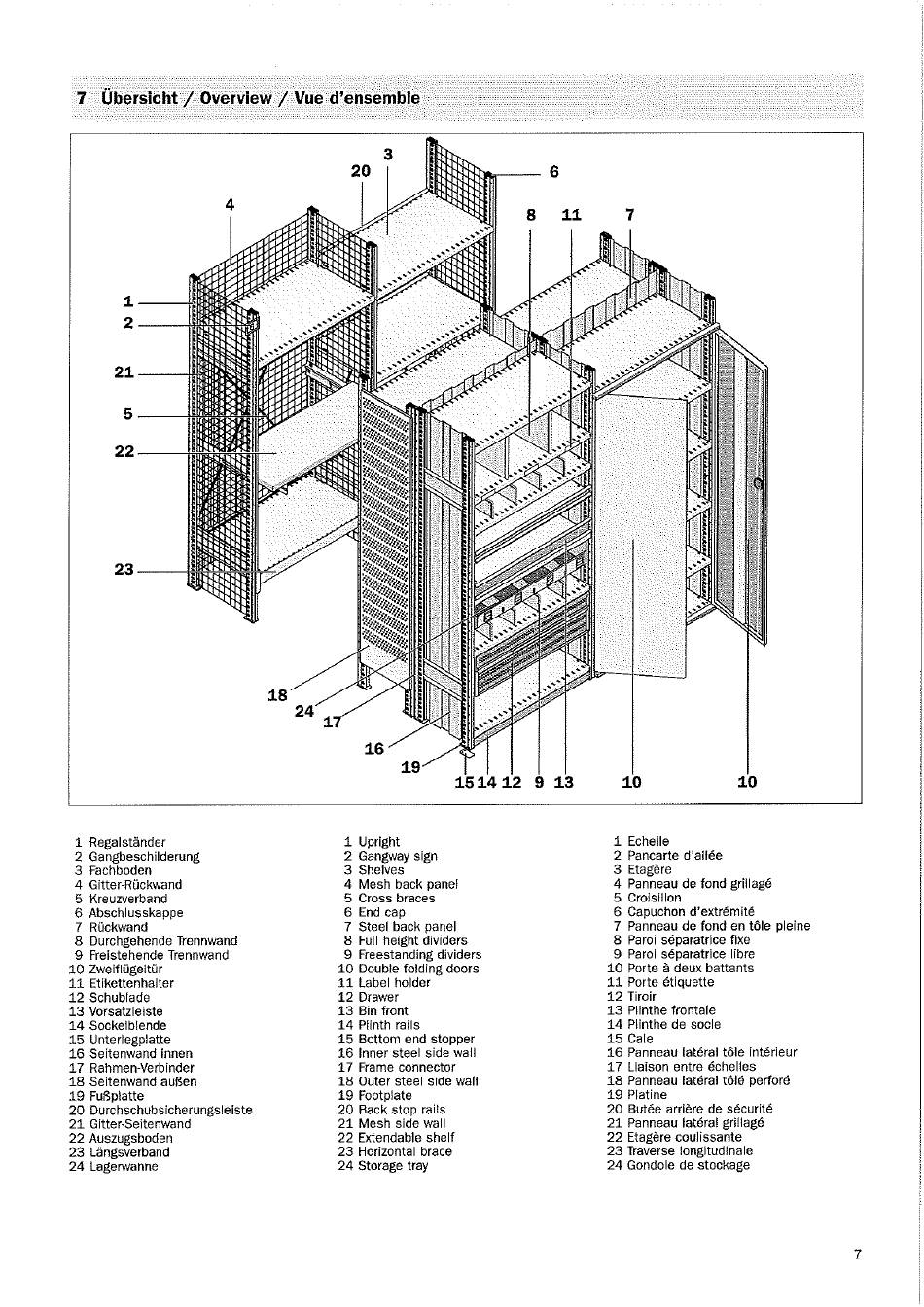

7 Übersicht/ Overview/ Vued'ensemble
4
1
2
21
5
22
23
1 Regalständer
2 Gangbeschilderung
3 Fachboden
4 Gitter-Rückwand
5 Kreuzverband
6 Abschlusskappe
7 Rückwand
8 Durchgehende Trennwand
9 Freistehende Trennwand
10 Zweiflügeltür
II Etikettenhalter
12 Schublade
13 Vorsatzleiste
14 Sockelblende
15 Unterlegplatte
16 Seitenwand innen
17 Rahmen-Verbinder
18 Seitenwand außen
19 Fußplatte
20 Durchschubsicherungsleiste
21 Gitter-Seitenwand
22 Auszugsboden
23 Längsverband
24 Lagerwanne
3
20
18
24
1
16
19
1 Upright
2 Gangway sign
3 Shelves
4 Mesh back pane!
5 Cross braces
6 End cap
7 Steel back panel
8 Full height dividers
9 Freestanding dividers
10 Double folding doors
II Label holder
12 Drawer
13 Bin front
14 Plinth rails
15 Bottom end stopper
16 Inner steel side
17 Frame connector
18 Outer steel side wall
19 Footplate
20 Back stop rails
21 Mesh side wall
22 Extendable shelf
23 Horizontal brace
24 Storage tray
6
7
8 11
1514 12 9 13 10
1 Echelle
2 Pancarte
3 Etagere
4 Panneau de fond grillagé
5 Croisillon
6 Capuchon d'extrémité
7 Panneau de fond en töle pleine
8 Paroi séparatrice fixe
9 Paroi séparatrice
10
II
12 Tiroir
13
14
15
wall 16
17
18 Panneau latéral tölé perforé
19
20
21 Panneau Iatéral grillagé
22 Etagere coulissante
23 Traverse longitudinale
24 Gondole de stockage
10
d'allée
libre
Porte ä deux battants
Porte étiquette
Plinthe frontale
Plinthe de socle
Cale
Panneau Iatéral töle intérieur
Liaison entre échelles
Platine
Butée arriére de sécurité
7
