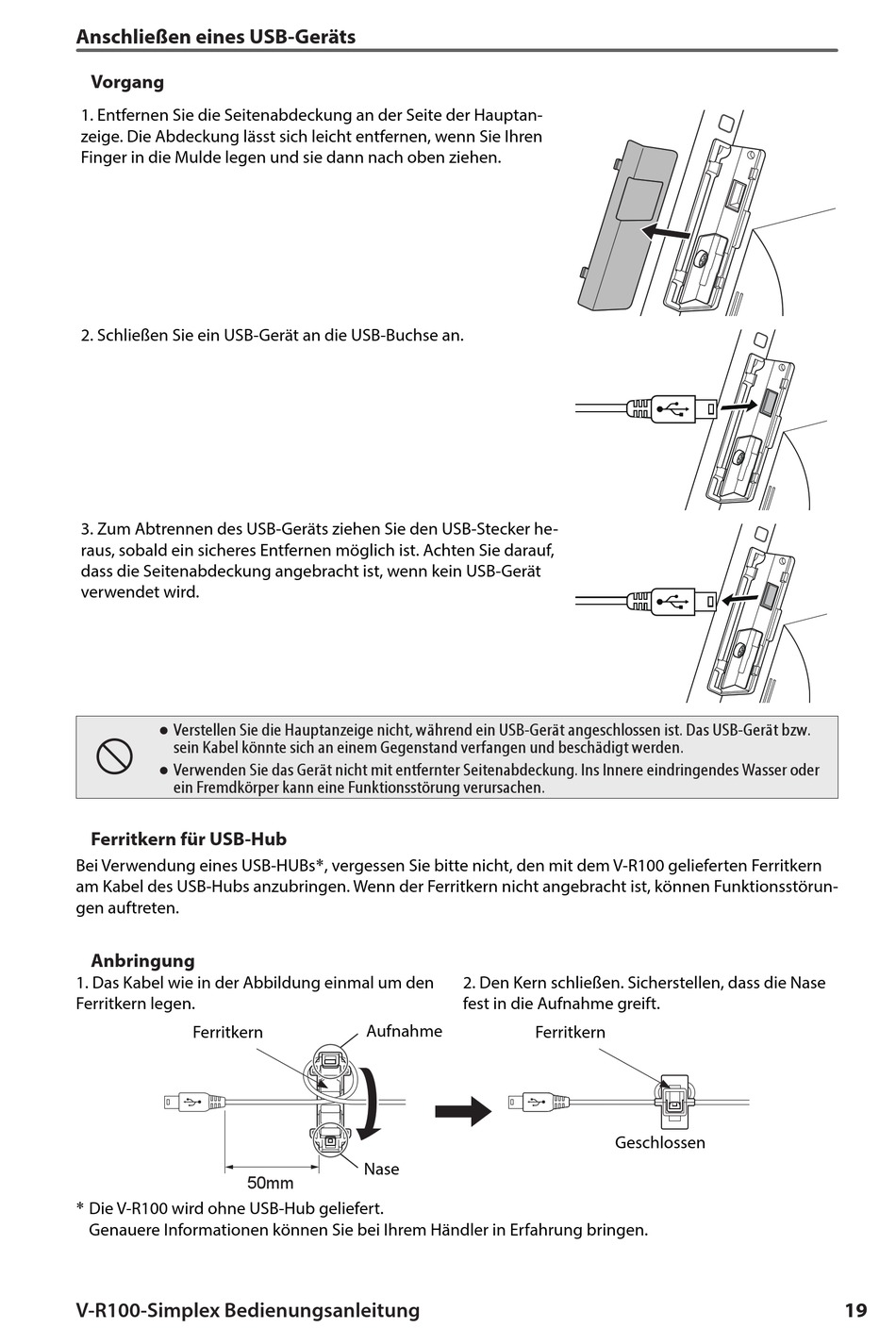

Anschließen eines USB-Geräts
Vorgang
1. Entfernen Sie die Seitenabdeckung an der Seite der Hauptan-
zeige. Die Abdeckung lässt sich leicht entfernen, wenn Sie Ihren
Finger in die Mulde legen und sie dann nach oben ziehen.
2. Schließen Sie ein USB-Gerät an die USB-Buchse an.
3. Zum Abtrennen des USB-Geräts ziehen Sie den USB-Stecker he-
raus, sobald ein sicheres Entfernen möglich ist. Achten Sie darauf,
dass die Seitenabdeckung angebracht ist, wenn kein USB-Gerät
verwendet wird.
● Verstellen Sie die Hauptanzeige nicht, während ein USB-Gerät angeschlossen ist. Das USB-Gerät bzw.
sein Kabel könnte sich an einem Gegenstand verfangen und beschädigt werden.
-
● Verwenden Sie das Gerät nicht mit entfernter Seitenabdeckung. Ins Innere eindringendes Wasser oder
ein Fremdkörper kann eine Funktionsstörung verursachen.
Ferritkern für USB-Hub
Bei Verwendung eines USB-HUBs*, vergessen Sie bitte nicht, den mit dem V-R100 gelieferten Ferritkern
am Kabel des USB-Hubs anzubringen. Wenn der Ferritkern nicht angebracht ist, können Funktionsstörun-
gen auftreten.
Anbringung
1. Das Kabel wie in der Abbildung einmal um den
Ferritkern legen.
Ferritkern
* Die V-R100 wird ohne USB-Hub geliefert.
Genauere Informationen können Sie bei Ihrem Händler in Erfahrung bringen.
V-R100-Simplex Bedienungsanleitung
Aufnahme
Nase
50mm
2. Den Kern schließen. Sicherstellen, dass die Nase
fest in die Aufnahme greift.
Ferritkern
Geschlossen
19
