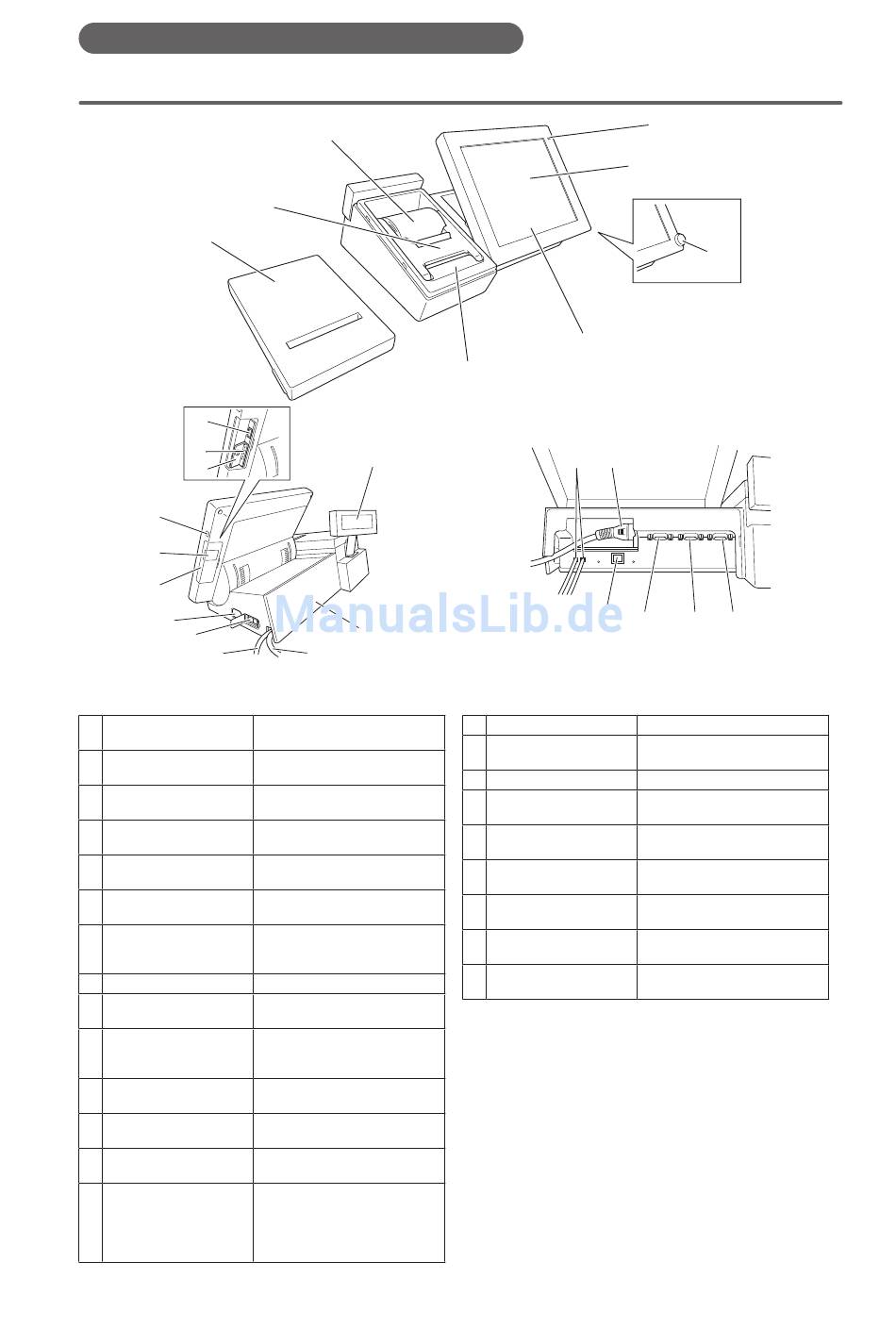

Bezeichnungen der Teile und ihre Funktionen

Bezeichnungen der Teile

Überblick
1
12
11
10
9
8
7
18
17
16
Seite
1 Druckerabdeckung
2 Automatischer Papierab-
schneider
3 Papierhalter
4 Papierrolle
5 Hauptanzeige mit Touch-
screen
6 Betriebsanzeigelampe
7 Seitenabdeckung
8 USB-Abdeckung
9 Hauptanzeige
EIN/AUS-Schalter
10 Kartenabdeckung
11 SD-Speicherkartensteck-
platz
12 USB-Buchse
13 Kundenanzeige
14 Anschlussabdeckung
V-R100-Simplex Bedienungsanleitung
4
3
13
14
15
Halten Sie die Frontabdeckung
beim Gebrauch geschlossen.
Schneidet die Kassenbons bei der
Ausgabe automatisch ab.
Schließen Sie ihn, bis er fest
einrastet.
Die Papierrolle für den Ausdruck
von Kassenbons u. dgl.
Hauptanzeige. Zum Eingeben von
Daten das Touchpanel verwenden.
Die Anzeige leuchtet beim Ein-
schalten auf.
Abdeckung über der USB-Buchse
und dem SD/SDHC-Speicherkarten-
steckplatz.
Abdeckung der USB-Buchse.
Zum Ein- und Ausschalten der
Hauptanzeige.
Abdeckung des SD/SDHC-
Speicherkartensteckplatzes (mit
Schraube gesichert).
Zum Einstecken einer SD- oder
SDHC-Speicherkarte. *1
Für den Anschluss eines USB-
Gerätes. *1
Zeigt Informationen für den
Kunden an.
Kommunikationsanschlüsse u. dgl.
sind unter dieser Abdeckung ver-
borgen. Außen an der Abdeckung
kann außerdem POP-Werbung
angebracht werden.
5-1
2
16 15
22
Rückseite
15 Netzkabel
16 Laden-
Verbindungskabel
17 Hauptschalter
18 Winkelverstellschalter
19 COM1-Anschluss
20 COM2-Anschluss
21 COM3-Anschluss
22 LAN-Anschluss
23 Dallas-Schlüssel
*1: Verwenden Sie das empfohlene Produkt. Genauere Informationen können Sie bei
Ihrem Händler in Erfahrung bringen.
Das Gerät wird mit einer SD/SDHC-Karte geliefert.
*2: Option ab Werk
6
5
23
21 20 19
Für 230 V Wechselspannung
Kabel für den Anschluss an die
Lade.
Zum Ein- und Ausschalten.
Zum Verstellen des Winkels der
Hauptanzeige.
Ermöglicht den Anschluss an COM-
Geräte wie Drucker.*1
Ermöglicht den Anschluss an COM-
Geräte wie Drucker.*1
Ermöglicht den Anschluss an COM-
Geräte wie Drucker.*1
Zum Verbinden mit externen Gerä-
ten über ein Hub.*1
Zum An- und Abmelden von
Bedienern.*2
