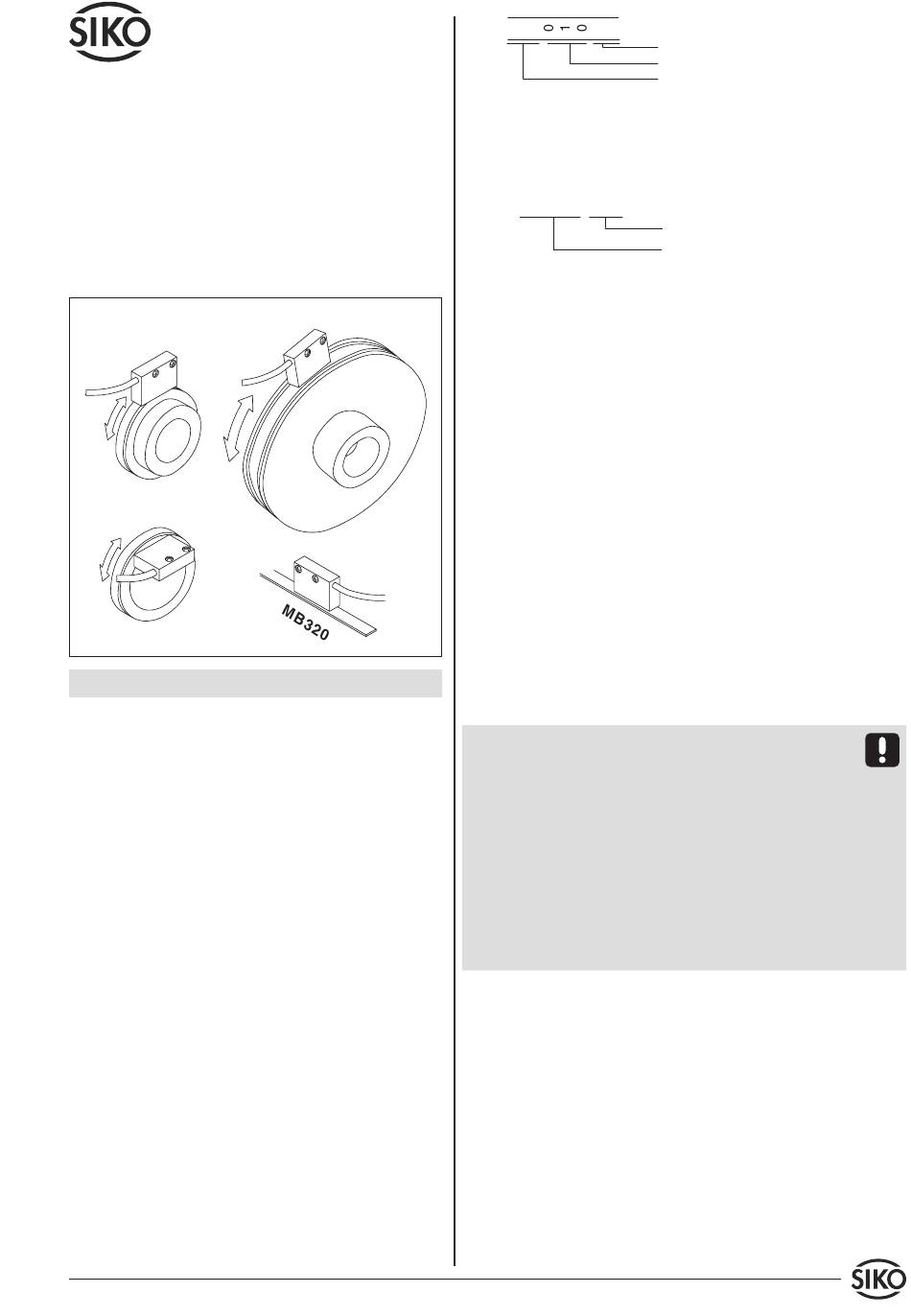

Benutzerinformation
MSK320 SA01
MB320
MRI01
MR320
MRF320
MSK320
Bauform A:
MRI01
MRF320
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnah-
me dieses Dokument sorgfältig durch. Beachten Sie
zu Ihrer eigenen Sicherheit und der Betriebssicher-
heit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den Be-
trieb gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Magnetband: Das Magnetband ist durch eine fort-
laufende Bedruckung identifizierbar.
MSK320 SA01
+MB320,MRI01,MR320,MRF320
Magnetsensor
Magnetsensor: Das Typenschild zeigt den Geräte-
typ mit Variantennummer. Die Lieferpapiere ordnen
Magnetband
jeder Variantennummer eine detaillierte Bestellbe-
zeichnung zu.
Magnetring
z.B.
Magnetring
Magnetring
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Lösungsmittel, Staub, Schlä-
ge, Vibrationen, starkeTemperaturschwankungen
geschützt werden.
3.1 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
MR320
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglichkeiten
keine geeignete Montage des Magnetbandes möglich ist, kann das
Magnetband in eine als Zubehör lieferbare Profilschiene (z.B. Typ
PS oder PS1) montiert werden. Dadurch entsteht eine kompakte
Magnetbandeinheit.
Aus technischen Gründen muss bei der Länge,
gegenüber der Messstrecke, ein Zumaß von 100mm
berücksichtigt werden.
Achtung! Um optimale Verklebungen zu erreichen
müssen alle antiadhäsiven Fremdsubstanzen (Öl,
Fett, Staub usw.) durch möglichst rückstandslos
verdunstende Reinigungsmittel entfernt werden.
Als Reinigungsmittel eignen sich u.a. Ketone (Ace-
ton) oder Alkohole, die u.a. von den Firmen Loctite
und 3M als Schnellreiniger angeboten werden. Die
Klebeflächen müssen trocken sein und es ist mit
höchstmöglichem Anpreßdruck zu verkleben. Die
Verklebungstemperatur ist optimal zwischen 20
und 30°C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die Schutz-
folie des Klebebandes über eine kurze Teilstrecke
abgezogen werden, um das Band zu fixieren. Darauf-
hin erfolgt das Ausrichten des Bandes. Nun kann
über die restliche Länge die Schutzfolie, unter
gleichzeitigem Andruck des Bandes, seitlich her-
ausgezogen werden. (als Hilfsmittel kann eine Tape-
tenandrückwalze verwendet werden)
Montageschritte (Abb. 1)
• Befestigungsfläche (1) sorgfältig reinigen.
• Am Magnetband die Schutzfolie (2) des Klebe-
Datum 29.03.2005
NNNN
0320
Polbreite: 3.2mm
Bandgenauigkeit: 0.1mm
Seriennummer
MSK320-0023
Varianten-Nr.
Geräte-Typ
Art.Nr. 80968
Änd.Stand -/-
1
