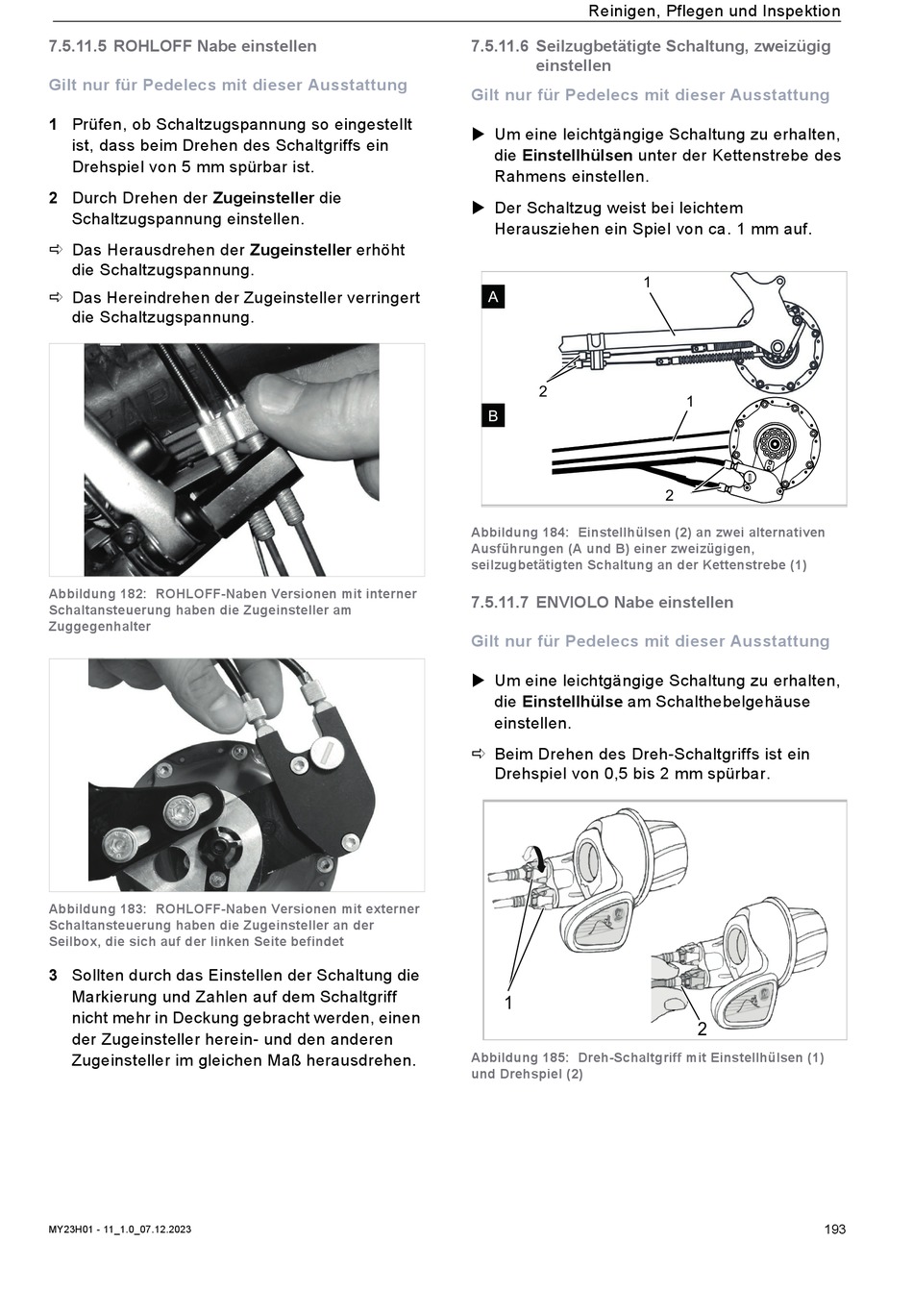

Hercules MONTFOORT F7 Originalbetriebsanleitung Seite 193

7.5.11.5 ROHLOFF Nabe einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
1 Prüfen, ob Schaltzugspannung so eingestellt
ist, dass beim Drehen des Schaltgriffs ein
Drehspiel von 5 mm spürbar ist.
2 Durch Drehen der Zugeinsteller die
Schaltzugspannung einstellen.
 Das Herausdrehen der Zugeinsteller erhöht
die Schaltzugspannung.
 Das Hereindrehen der Zugeinsteller verringert
die Schaltzugspannung.
Abbildung 182: ROHLOFF-Naben Versionen mit interner
Schaltansteuerung haben die Zugeinsteller am
Zuggegenhalter
Abbildung 183: ROHLOFF-Naben Versionen mit externer
Schaltansteuerung haben die Zugeinsteller an der
Seilbox, die sich auf der linken Seite befindet
3 Sollten durch das Einstellen der Schaltung die
Markierung und Zahlen auf dem Schaltgriff
nicht mehr in Deckung gebracht werden, einen
der Zugeinsteller herein- und den anderen
Zugeinsteller im gleichen Maß herausdrehen.
MY23H01 - 11_1.0_07.12.2023
Reinigen, Pflegen und Inspektion
7.5.11.6 Seilzugbetätigte Schaltung, zweizügig
einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
 Um eine leichtgängige Schaltung zu erhalten,
die Einstellhülsen unter der Kettenstrebe des
Rahmens einstellen.
 Der Schaltzug weist bei leichtem
Herausziehen ein Spiel von ca. 1 mm auf.
1
1
A
2
B
Abbildung 184: Einstellhülsen (2) an zwei alternativen
Ausführungen (A und B) einer zweizügigen,
seilzugbetätigten Schaltung an der Kettenstrebe (1)
7.5.11.7 ENVIOLO Nabe einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
 Um eine leichtgängige Schaltung zu erhalten,
die Einstellhülse am Schalthebelgehäuse
einstellen.
 Beim Drehen des Dreh-Schaltgriffs ist ein
Drehspiel von 0,5 bis 2 mm spürbar.
1
Abbildung 185: Dreh-Schaltgriff mit Einstellhülsen (1)
und Drehspiel (2)
1
2
2
193
