6.4.9.7 Griffweite MAGURA Scheibenbremse der Handbremse
Gilt nur für Pedelecs mit dieser Ausstattung
WARNUNG
!
Sturz durch Fehleinstellung der Griffweite
Bei falsch eingestellten oder falsch montierten
Bremszylindern kann die Bremsleistung jederzeit
vollständig verloren gehen. Ein Sturz mit
Verletzungen kann die Folge sein.
 Sicherstellen, dass die fest gezogene
Handbremse einen Mindestabstand von
20 mm zum Lenker besitzt.

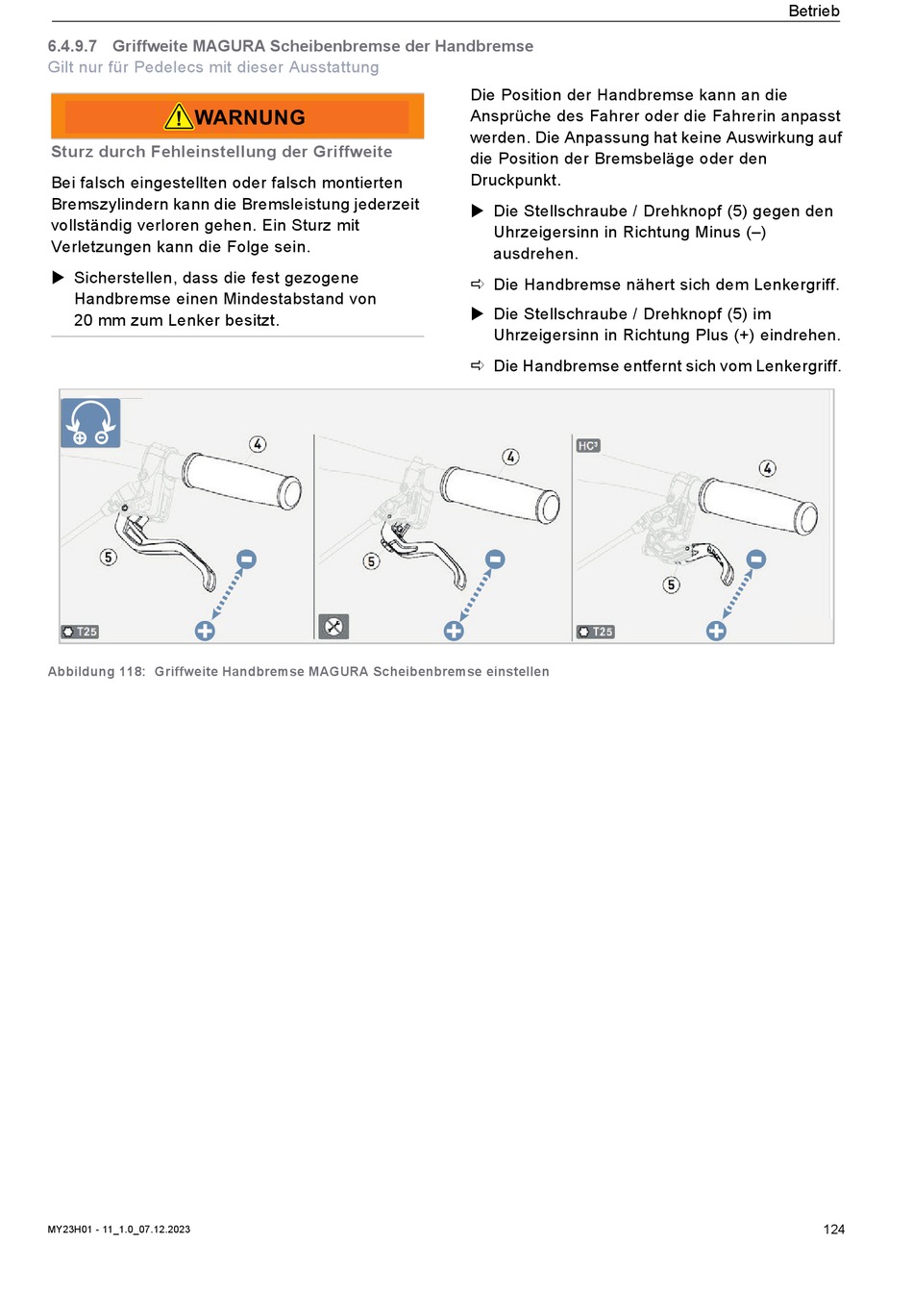

Abbildung 118: Griffweite Handbremse MAGURA Scheibenbremse einstellen
MY23H01 - 11_1.0_07.12.2023
Die Position der Handbremse kann an die
Ansprüche des Fahrer oder die Fahrerin anpasst
werden. Die Anpassung hat keine Auswirkung auf
die Position der Bremsbeläge oder den
Druckpunkt.
 Die Stellschraube / Drehknopf (5) gegen den
Uhrzeigersinn in Richtung Minus (–)
ausdrehen.
 Die Handbremse nähert sich dem Lenkergriff.
 Die Stellschraube / Drehknopf (5) im
Uhrzeigersinn in Richtung Plus (+) eindrehen.
 Die Handbremse entfernt sich vom Lenkergriff.
