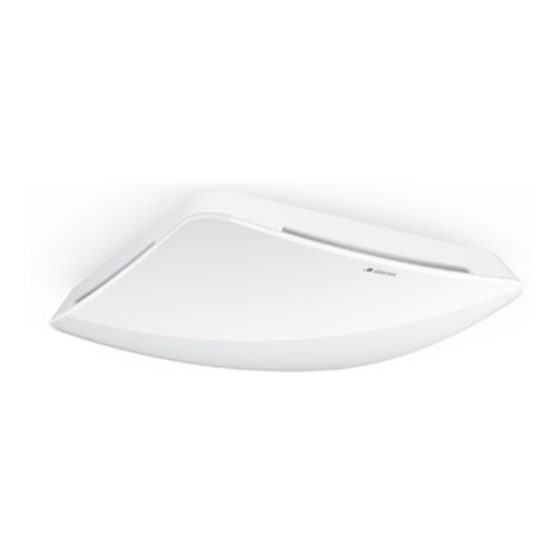

- Seite 1 Multisensor True Presence® BT IPD Multisensor Air BT IPD...
- Seite 2 Inhalt Zu diesem Dokument Allgemeine Sicherheitshinweise Gerätebeschreibung Elektrischer Anschluss Montage Funktion Wartung und Pflege Entsorgung Konformitätserklärung Herstellergarantie Technische Daten Störungsbehebung...
- Seite 3 1. Zu diesem Dokument – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser! 2. Allgemeine Sicherheitshinweise Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät.
- Seite 4 – Nur Original-Ersatzteile verwenden. – Reparaturen sind nur durch Fachbetriebe zulässig. 3. Gerätebeschreibung Bestimmungsgemäßer Gebrauch – Multisensor. – Mit Bewegungserfassung (True Presence ® – Ohne Bewegungserfassung (Air). – Deckenmontage im Innenbereich. – Bluetooth-Vernetzung. – Variante AP für die Aufputzmontage. – Variante UP für die Unterputzmontage. Multisensor-Varianten –...
- Seite 5 Büroräumen und Schulen. Für spezielle Anwendungen beispielsweise im Zusammen- hang mit Kreuzfahrtschiffen oder Hotels nehmen Sie direkt Kontakt zur STEINEL GmbH auf, um gemeinsam eine optimale Integration der Sensoren zu realisieren. Bluetooth-Vernetzung – Die Sensoren können über Connect Bluetooth Mesh vernetzt werden.
- Seite 6 Lieferumfang Unterputz 1× 1× – 1 Multisensor – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B) Lieferumfang Aufputz 1× 1× – 1 Multisensor – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B) – 6 – Inhalt...
- Seite 7 Produktmaße Unterputz 123 mm 51 mm Produktmaße Aufputz 45 mm 142 mm – 7 – Inhalt...
- Seite 8 Geräteübersicht Unterputz Lastmodul Anschlussklemme Sensormodul – 8 – Inhalt...
- Seite 9 Geräteübersicht Aufputz Aufputzadapter Lastmodul Anschlussklemme Sensormodul – 9 – Inhalt...
- Seite 10 Erfassungsbereich 2,8 m 15 m – 10 – Inhalt...
- Seite 11 4. Elektrischer Anschluss – 11 – Inhalt...
- Seite 12 Die Netzzuleitung besteht aus einem 2 oder 3-adrigen Kabel: Phase (meistens schwarz, braun oder grau) Neutralleiter (meistens blau) Schutzleiter (grün / gelb) Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist. –...
- Seite 13 5. Montage Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. • Strom abschalten und Spannungs zufuhr unterbrechen. • Spannungsfreiheit mit Spannungs prüfer kontrollieren. • Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.
- Seite 14 Montageschritte Unterputz • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Netzanschluss vornehmen. % „4. Elektrischer Anschluss“ • Lastmodul auf Einbaudose festschrauben. – 14 – Inhalt...
- Seite 15 • Magnetisches Sensormodul auf Lastmodul aufsetzen. • Stromversorgung einschalten. % „6. Funktion“ – 15 – Inhalt...
- Seite 16 Montageschritte Aufputz • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Bohrlöcher anzeichnen. Ø 6 mm • Löcher bohren (Ø 6 mm) und Dübel einsetzen. – 16 – Inhalt...
- Seite 17 • Kabel durchziehen. • Lastmodul anschrauben. • Netzanschluss vornehmen. % „4. Elektrischer Anschluss“ – 17 – Inhalt...
- Seite 18 • Montagelasche herausbrechen. • Aufputzadapter aufsetzen. – 18 – Inhalt...
- Seite 19 • Magnetisches Sensormodul aufsetzen. • Spannungszufuhr einschalten. • Einstellungen vornehmen. % „6. Funktion“ – 19 – Inhalt...
- Seite 20 STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich. Android Funktionen im Zusammenhang mit der Steinel Connect App: – Einstellung des Erfassungsbereiches. – Anzeige der aktuellen Sensorwerte. – Vernetzung des Sensors. – 20 –...
- Seite 21 Firmware Update: LED blinkt schnell cyan. Fehler: LED blinkt schnell rot. Inbetriebnahme mit der Steinel Connect App Die Konfiguration des Sensors erfolgt per Steinel Connect- App. Bei der ersten Verbindung zwischen Sensor und Steinel Connect-App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert.
- Seite 22 Einstellung Erfassung True Presence BT IPD ® Die Reichweite kann über die Parameter Montagehöhe, Radius und Szenario eingestellt werden. Szenario 9: Kleines Büro, ruhiger Arbeitsplatz Dieses Szenario bietet die maximale Empfindlichkeit. Um ungewünschte Einschaltungen zu vermeiden, sollte es eher für kleine Flächen verwendet werden. Szenario 8: Großes Büro, ruhiger Arbeitsplatz Wie Szenario 9, aber mit etwas reduzierter Empfindlichkeit.
- Seite 23 Szenario 2: Sehr unruhige Umgebung, schwere Industrie Falls es größere Vibrationen oder auch elektrische Störer gibt, sollte man dieses Szenario nutzen. Es gibt keine True Presence Funktion mehr, der Sensor funktioniert wie ein ® herkömmlicher Präsenzmelder. Szenario 1: Sehr unruhige Umgebung, schwere Industrie Wie Szenario 2, aber mit weiter reduzierter Empfindlichkeit.
- Seite 24 7. Wartung und Pflege Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. • Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.
- Seite 25 Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. 9. Konformitätserklärung Hiermit erklärt die STEINEL GmbH, dass der Funk- anlagentyp Multisensor True Presence BT IPD / ® Multisensor Air BT IPD der Richtlinie 2014/53/EU entspricht.
- Seite 26 Material- oder Herstellungsfehler beru- hen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden. Unsere Garantieleistungen für Verbraucher Die nachstehenden Regelungen gelten für Verbraucher.
- Seite 27 Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional- Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5 Jahre jeweils ab Kaufdatum des Produkts. Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen...
- Seite 28 Sie Ihr Produkt bitte vollständig mit dem Original- Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH – Reklamationsab- teilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestras- se 51, CH-5620 Bremgarten).
- Seite 29 11. Technische Daten – Abmessungen (H × B× T): UP: 123 × 123 × 51 mm AP: 142 × 142 × 45 mm – Versorgungsspannung: 220 – 240 V / 50/60 Hz – Leistungsaufnahme: < 1 W – Montagehöhe: 2,8 – 12 m – Erfassungswinkel: 360° – Multisensor True Presence BT IPD max. : Ø 9 m ® (bis max.
- Seite 30 12. Störungsbehebung Sensor sendet ein unerwünschtes Bewegungssignal. – Störfaktor z. B. Ventilator, Klimaanlage oder andere sich bewegende Teile befindet sich im Erfassungsbereich. • Bereich umstellen bzw. abdecken, Abstand vergrößern. – Tiere bewegen sich im Erfassungsbereich. • Bereich umstellen bzw. abdecken. –...
- Seite 31 Contents About this document General safety precautions System description Electrical connection Installation Function Maintenance and care Disposal Declaration of Conformity Manufacturer‘s warranty Technical specifications Troubleshooting...
- Seite 32 1. About this document – Under copyright. Reproduction either in whole or in part only with our consent. – Subject to change in the interest of technical progress. Hazard warning! Warning of hazards from electricity! Warning of hazards from water! 2.
- Seite 33 – Only use genuine replacement parts. – Repairs must only be carried out by companies qualified to do so. 3. System description Proper use – Multisensor. – With motion detection (True Presence ® – Without motion detection (Air). – Ceiling mounting indoors. –...
- Seite 34 – The detection range can be precisely limited via an app. This makes it ideal for use in offices and schools. For special applications, for example on cruise ships or in hotels, please contact STEINEL GmbH directly so that we can jointly realise optimal integration of the sensors. Bluetooth networking –...
- Seite 35 Scope of delivery – flush-mounted version 1× 1× – 1 Multisensor – 1 Safety data sheet (A) – 1 Quick Start Guide (B) Scope of delivery – surface-mounted version 1× 1× – 1 Multisensor – 1 Safety data sheet (A) –...
- Seite 36 Product dimensions – flush-mounted version 123 mm 51 mm Product dimensions – surface-mounted version 45 mm 142 mm – 36 – Contents...
- Seite 37 Device overview – flush-mounted version Load module Terminal Sensor module – 37 – Contents...
- Seite 38 Device overview – surface-mounted version Surface-mounting adapter Load module Terminal Sensor module – 38 – Contents...
- Seite 39 Detection range 2.8 m 15 m – 39 – Contents...
- Seite 40 4. Electrical connection – 40 – Contents...
- Seite 41 The power supply line consists of a 2- or 3-core cable: phase conductor (usually black, brown or grey) neutral conductor (usually blue) protective-earth conductor (green / yellow) The device can also be connected to the power supply downstream of a mains switch if it is ensured that the mains switch is left ON all the time.
- Seite 42 5. Installation Hazard from electrical power! Touching live parts can result in electrical shock, burns or death. • Switch OFF power and interrupt power supply. • Using a voltage tester, check to make sure that the power supply is disconnected. • Make sure power supply remains interrupted. Risk of damage to property! Mixing up connection leads may produce a short circuit.
- Seite 43 Installation steps – flush-mounted version • Check that power supply is switched off. • Connect load module to the mains power supply. % “4. Electrical connection” • Screw load module into place on mounting box. – 43 – Contents...
- Seite 44 • Fit magnetic sensor module on load module. • Switch on power supply. % “6. Function” – 44 – Contents...
- Seite 45 Installation steps – surface-mounted version • Check that power supply is switched off. • Mark drill holes. Ø 6 mm • Drill holes (Ø 6 mm) and insert dowels. – 45 – Contents...
- Seite 46 • Pull cable through. • Screw on load module. • Connect load module to the mains power supply. % “4. Electrical connection” – 46 – Contents...
- Seite 47 • Break out mounting tab. • Fit surface-mounting adapter. – 47 – Contents...
- Seite 48 • Fit magnetic sensor module. • Switch on power supply • Make settings. % “6. Function” – 48 – Contents...
- Seite 49 STEINEL Connect App from your AppStore. A Bluetooth-enabled smartphone or tablet is required. Android Functions in connection with the Steinel Connect app: – Setting the detection range. – Displaying the current sensor values. – Networking the sensor. – 49 –...
- Seite 50 Error: LED flashes red rapidly. Initial operation with the Steinel Connect app The sensor is configured via the Steinel Connect app. The corresponding network keys are stored on the smartphone or tablet when the sensor and Steinel Connect app are connected for the first time.
- Seite 51 True Presence BT IPD detection setting ® The range can be set via the parameters installation height, radius and scenario. Scenario 9: Small office, quiet workplace This scenario offers maximum sensitivity. To avoid undesi- red switching, this scenario should preferably be used for small areas.
- Seite 52 Scenario 2: Very noisy environment, heavy industry This scenario should be used if there are major vibrations or if there are sources of electrical interference. The True Presence function is not available, the sensor functions as ® a conventional presence detector. Scenario 1: Very noisy environment, heavy industry Like scenario 2, but with further reduced sensitivity.
- Seite 53 7. Maintenance and care The device requires no maintenance. Hazard from electrical power! Contact between water and live parts can result in electric shock, burns or death. • Only clean device in a dry state. Risk of damage to property! Using the wrong cleaning product can damage the device.
- Seite 54 9. Declaration of Conformity STEINEL GmbH hereby declares that the radio equipment Multisensor True Presence BT IPD / Multisensor Air BT IPD ®...
- Seite 55 The warran- ty shall cover all STEINEL Professional products sold and used in Germany. Our warranty cover for consumers The provisions below apply to consumers.
- Seite 56 In addition to this, the warranty shall not cover: – any wear resulting from use or any other natural wear of product parts or any deficiencies in the STEINEL Pro- fessional product that are attributable to wear caused by use or other natural wear, –...
- Seite 57 STEINEL (UK) Ltd. – 25 Manasty Road, Axis Park, Orton Southgate, GB- Peterborough Cambs PE2 6UP United Kingdom. For this reason, we recommend that you keep your receipt of purchase in a safe place until the warranty period expires.
- Seite 58 11. Technical specifications – Dimensions (H × W × D): Flush-mounted: 123 × 123 × 51 mm Surface-mounted: 142 × 142 × 45 mm – Supply voltage: 220 – 240 V / 50/60 Hz – Power consumption: < 1 W – Installation height: 2.8 –...
- Seite 59 12. Troubleshooting Sensor transmits an unwanted motion signal. – Interference factor, e.g. fan, air conditioner or other moving parts in the detection range. • Reorganise or cover area, increase distance. – Animals moving within the detection range. • Reorganise or cover area. –...
- Seite 60 STEINEL GmbH STEINEL Vertrieb GmbH Dieselstraße 80-84 Dieselstraße 80-84 33442 Herzebrock-Clarholz 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 Tel: +49/5245/448-188 www.steinel.de www.steinel.de Contact www.steinel.de/contact Contact www.steinel.de/contact...
