EINHELL TE-CS 18/150 Li Originalbetriebsanleitung
Akku-handkreissäge
Vorschau ausblenden
Andere Handbücher für TE-CS 18/150 Li:
- Originalbetriebsanleitung (166 Seiten) ,
- Originalbetriebsanleitung (83 Seiten) ,
- Originalbetriebsanleitung (188 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Originalbetriebsanleitung
Akku-Handkreissäge
GB
Original operating instructions
Cordless Handheld Circular Saw
7
Art.-Nr.: 43.263.71
Anl_TE_CS_18_150_Li_SPK7.indb 1
Anl_TE_CS_18_150_Li_SPK7.indb 1
TE-CS 18/150 Li
I.-Nr.: 21032
30.11.2022 08:25:05
30.11.2022 08:25:05
Werbung
Verwandte Anleitungen für EINHELL TE-CS 18/150 Li
Inhaltszusammenfassung für EINHELL TE-CS 18/150 Li

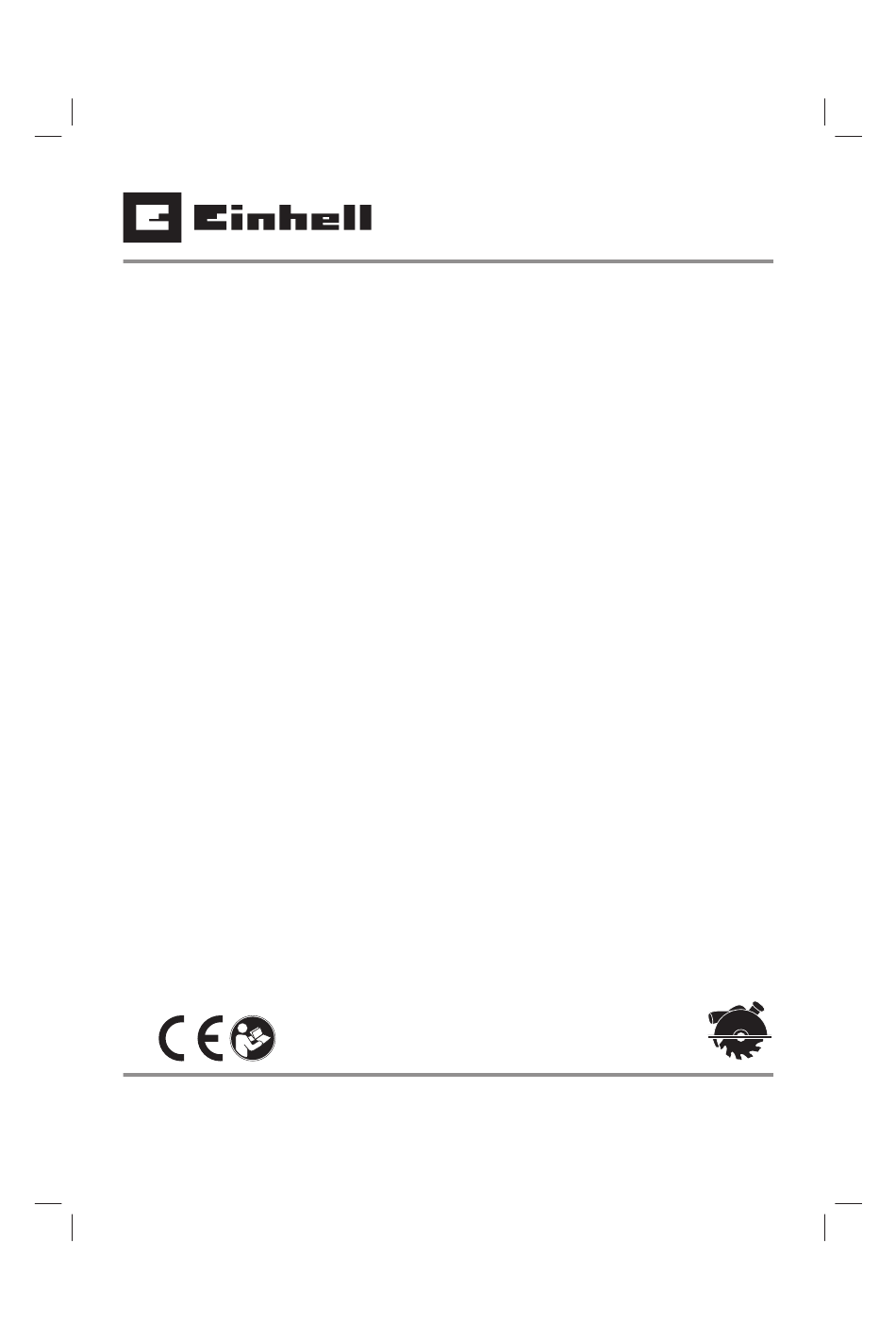

- Seite 1 TE-CS 18/150 Li Originalbetriebsanleitung Akku-Handkreissäge Original operating instructions Cordless Handheld Circular Saw Art.-Nr.: 43.263.71 I.-Nr.: 21032 Anl_TE_CS_18_150_Li_SPK7.indb 1 Anl_TE_CS_18_150_Li_SPK7.indb 1 30.11.2022 08:25:05 30.11.2022 08:25:05...
- Seite 2 - 2 - Anl_TE_CS_18_150_Li_SPK7.indb 2 Anl_TE_CS_18_150_Li_SPK7.indb 2 30.11.2022 08:25:38 30.11.2022 08:25:38...
- Seite 3 - 3 - Anl_TE_CS_18_150_Li_SPK7.indb 3 Anl_TE_CS_18_150_Li_SPK7.indb 3 30.11.2022 08:25:41 30.11.2022 08:25:41...
- Seite 4 e (45°) d (0°) - 4 - Anl_TE_CS_18_150_Li_SPK7.indb 4 Anl_TE_CS_18_150_Li_SPK7.indb 4 30.11.2022 08:25:49 30.11.2022 08:25:49...
- Seite 5 - 5 - Anl_TE_CS_18_150_Li_SPK7.indb 5 Anl_TE_CS_18_150_Li_SPK7.indb 5 30.11.2022 08:25:54 30.11.2022 08:25:54...
- Seite 6 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Lagerung 10. Anzeige Ladegerät - 6 - Anl_TE_CS_18_150_Li_SPK7.indb 6 Anl_TE_CS_18_150_Li_SPK7.indb 6 30.11.2022 08:25:57 30.11.2022 08:25:57...
- Seite 7 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
- Seite 8 Gefahr! 19. Pendelschutzhaube Beim Benutzen von Geräten müssen einige Si- 20. Hebel für Pendelschutzhaube cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen 2.2 Lieferumfang Sie diese Bedienungsanleitung / Sicherheitshin- Bitte überprüfen Sie die Vollständigkeit des Arti- weise deshalb sorgfältig durch. Bewahren Sie die- kels anhand des beschriebenen Lieferumfangs.
- Seite 9 zungen aller Art haftet der Benutzer/Bediener und Die angegebenen Schwingungsgesamtwerte und nicht der Hersteller. die angegebenen Geräuschemissionswerte kön- nen auch zu einer vorläufi gen Einschätzung der Bitte beachten Sie, dass unsere Geräte bestim- Belastung verwendet werden. mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert Warnung: wurden.
- Seite 10 5. Vor Inbetriebnahme 5.4 Parallelanschlag ( Bild 7/8) • Der Parallelanschlag (16) erlaubt es Ihnen, parallele Linien zu sägen. Warnung! • Lockern Sie die im Sägefuß (6) befindliche Ziehen Sie immer den Akku heraus, bevor Sie Feststellschraube für den Parallelanschlag Einstellungen am Gerät vornehmen.
- Seite 11 6. Bedienung Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie, • das Ladegerät und Ladeadapter Warnung! • und den Akku-Pack Ziehen Sie immer den Akku heraus, bevor Sie an unseren Kundendienst zu senden. Einstellungen am Gerät vornehmen. Für einen fachgerechten Versand kontaktie- 6.1 Arbeiten mit der Akku-Handkreissäge •...
- Seite 12 • Die bewegliche Pendelschutzhaube darf zum Für das Wechseln des Sägeblattes benötigen Sie Sägen nicht in der zurückgezogenen Schutz- den beiliegenden Sägeblattschlüssel (13). Der haube festgeklemmt werden. Sägeblattschlüssel (13) ist im Gehäuse aufbe- wahrt. Ziehen sie bei Bedarf den Sägeblattschlüs- 6.2 Benutzung der Akku-Handkreissäge sel (13) aus dem Gehäuse heraus (siehe Bild 13).
- Seite 13 • Typ des Gerätes • Artikelnummer des Gerätes • Ident-Nummer des Gerätes • Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com - 13 - Anl_TE_CS_18_150_Li_SPK7.indb 13 Anl_TE_CS_18_150_Li_SPK7.indb 13 30.11.2022 08:25:59 30.11.2022 08:25:59...
- Seite 14 10. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
- Seite 15 Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent- nommen werden. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien.
- Seite 16 Sägeblätter Fehlteile * nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen: •...
- Seite 17 Services. 5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen.
- Seite 18 LIEBE MÖGLICHMACHER, wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen...
- Seite 19 Table of contents 1. Safety regulations 2. Layout and items supplied 3. Proper use 4. Technical data 5. Before starting the equipment 6. Operation 7. Cleaning, maintenance and ordering of spare parts 8. Disposal and recycling 9. Storage 10. Charger indicator - 19 - Anl_TE_CS_18_150_Li_SPK7.indb 19 Anl_TE_CS_18_150_Li_SPK7.indb 19...
- Seite 20 Danger! - Read the operating instructions to reduce the risk of injury. Caution! Wear ear-muff s. The impact of noise can cause damage to hearing. Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.
- Seite 21 Danger! 2.2 Items supplied When using the equipment, a few safety pre- Please check that the article is complete as cautions must be observed to avoid injuries and specifi ed in the scope of delivery. If parts are damage. Please read the complete operating missing, please contact our service center or the instructions and safety regulations with due care.
- Seite 22 4. Technical data Keep the noise emissions and vibrations to a minimum. • Only use appliances which are in perfect wor- Motor power supply: ....... 18 V DC king order. Idling speed: ........4200 min • Service and clean the appliance regularly. Cutting depth at 90°: ........
- Seite 23 scale (9) as you do so. 5.6 Charging the LI battery pack (Fig. 10-11) • Refasten the locking lever for miter setting (7). 1. Remove the battery pack (g) from the handle, Check the handle is securely fastened. pressing the pushlock buttons (f) downwards to do so.
- Seite 24 2 or 1 LED(s) are lit: mains plug disconnected. • The battery has an adequate remaining charge. Before you use the machine, ensure that the safety equipment such as the swing guard 1 LED blinks: hood, flanges and adjustment devices are in The battery is empty, recharge the battery.
- Seite 25 fl ange is • Replacement part number of the part required correctly positioned in the blade. For our latest prices and information please go to www.Einhell-Service.com • Tighten the screw to secure the saw blade (17), check it runs true. •...
- Seite 26 8. Disposal and recycling The equipment is supplied in packaging to pre- vent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic.
- Seite 27 10. Charger indicator Indicator status Explanations and actions Red LED Green LED Off Flashing Ready for use The charger is connected to the mains and is ready for use; there is no battery pack in the charger Off Charging The charger is charging the battery pack in quick charge mode. The char- ging times are shown directly on the charger.
- Seite 28 The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac- companying products is permitted only with the express consent of the Einhell Germany AG. Subject to technical changes This consignment contains lithium-ion batteries.
- Seite 29 * Not necessarily included in the scope of delivery! In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com. Please ensure that you provide a precise description of the problem and answer the following questions in all cases: •...
- Seite 30 5. To make a claim under the guarantee, please register the defective device at: www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identifi...
