DE

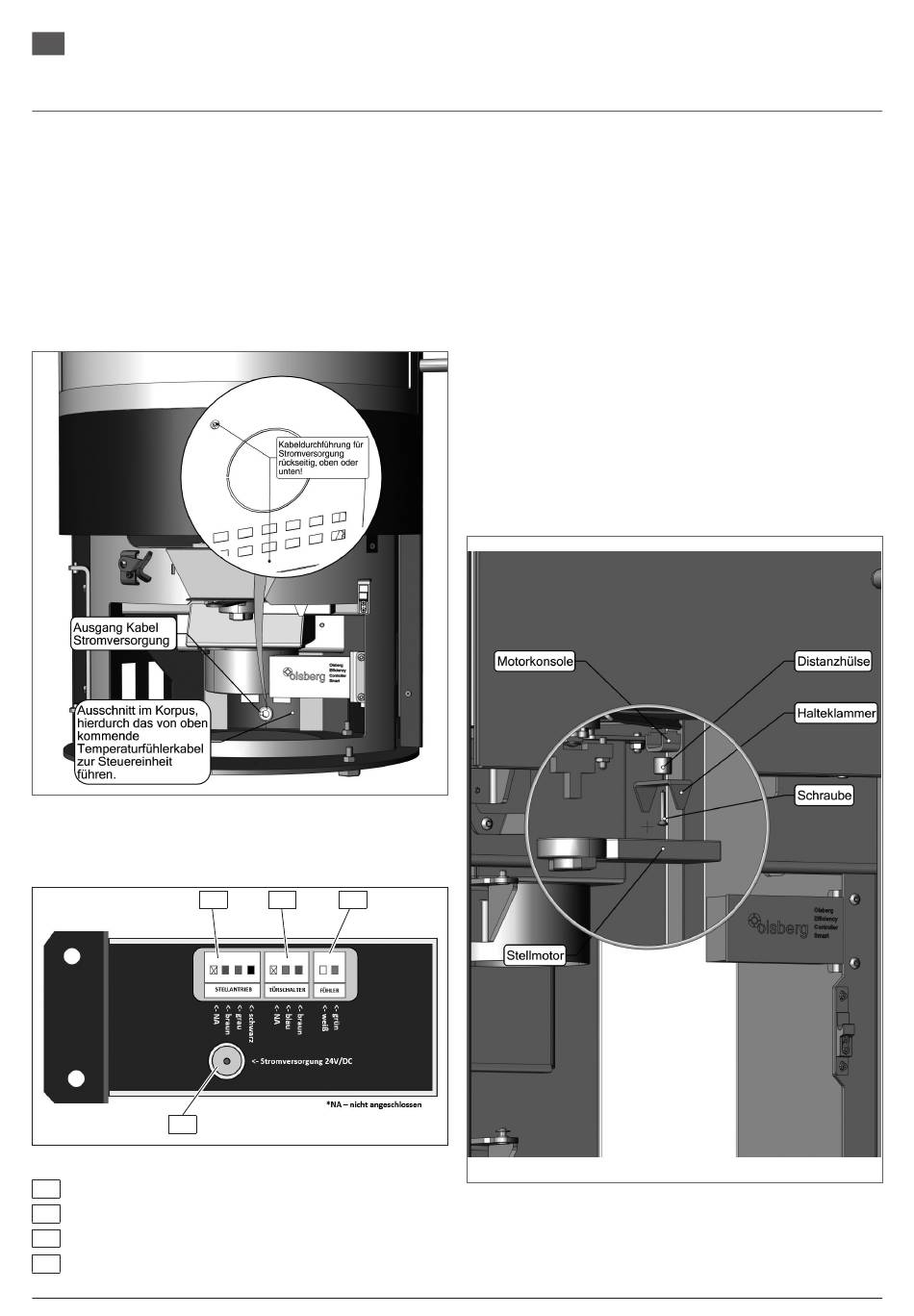

3.4 Stromversorgung und Fühlerkabel zur
Steuereinheit verlegen
● Das Kabel der Stromversorgung durch die Durch führungstülle in
der Rückwand oben oder wie hier abbgebildet unten schieben!
● Das Kabel der Stromversorgung und das Fühlerkabel durch
den Ausschnitt im Korpus und Holz lager fach zur Steuereinheit
ziehen!
Abb. 3.4
Stromversorgung und Fühlerkabel verlegen
3.5 Alle Verbindungskabel an Steuereinheit
anschließen
7
Abb. 3.5
Verbindungskabel Steuereinheit
7
Netzstecker 24V
8
Stellantrieb
9
Türkontaktschalter
10
Temperaturfühler
Technische Änderungen und Irrtümer vorbehalten
8
9
10
Elektronische Ofensteuerung OEC Smart 2.0 (23/7962.9200)
3.6 Stellmotor montieren und einstellen
● Die Halteklammer (Klammeröffnung nach unten) mit
der Distanzhülse im Holzlagerfach an der Motorkonsole
festschrauben!
● Die Motorkonsole ist nicht in allen Geräten verbaut. Die Klammer
mit Hülse wird dann auf das Gehäuse direkt verschraubt!
● Den Stellmotor auf die Drehachse des Luftschieberhebels auf-
schieben. Vorher den Magnetschlüssel an die markierte Position
„magnetic gear release" am Stellmotor aufsetzen, um den Motor
zu entsperren!
● Die Drehachse des Luftschieberhebels so ausrichten, dass sich der
Stellmotor aufschieben lässt und gleichzeitig in die Halteklammer
einschnappt!
● Anschließend den Öffnungsweg des Luftschieber manuell prü-
fen „AUF/ZU". Die Anschläge auf dem Stellmotor werden jeweils
an den Endpositionen „AUF/ZU" positioniert. Erst jetzt kann der
Magnetschlüssel entfernt werden!
Abb. 3.6
Stellmotor von unten montiert
Montageanleitung für den Fachbetrieb
Elektronische Ofensteuerung OEC (23/5751.9200)
5
