3 Montage
Verbrennungsgefahr
Vorsicht!
●
Montage nur in kaltem Zustand ausführenr!
Hinweis!
Montagevoraussetzung: Schukostecker 230 V / 50 Hz
3.1 Türkontaktschalter montieren
● Der Türkontaktschalter ist hinter der Feuerraumtür auf der zu öff-
nenden Seite zu montieren.
● Zuerst das braune Anschlusskabel vom Türkontaktschalter mit
dem Inbusschlüssel lösen. Das hat den Vorteil, dass sich bei der
Einstellung des Türkontaktschalters die Kabel nicht aufwickeln.
Jetzt das Anschlusskabel durch die Kabeldurchführung schieben.

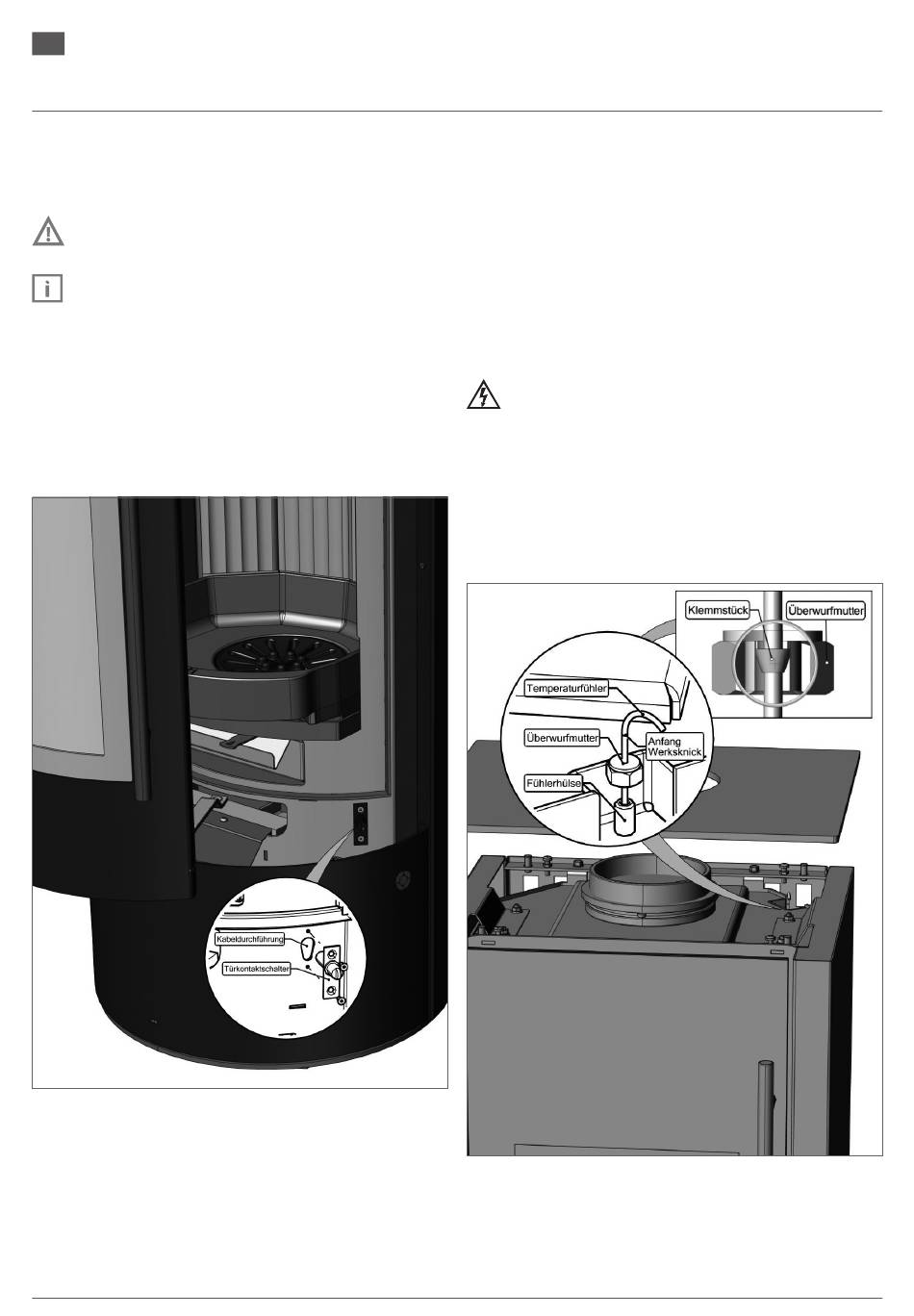

Abb. 3.1
Türkontaktschalter - Anschlusskabel
● Den Türkontaktschalter mit 1x Schraube fixieren, jetzt die Feuer-
raum tür schließen, um den Abstand von Tür zu Kontaktschalter
zu über prüfen. Die Tür muss den Schalter gegen den Federdruck
eindrücken. Dabei ist darauf zu achten, dass das Gewinde vom
Schalter soweit eingedreht ist, das die Tür ganz zuschließt, sodass
die Türdichtung den Feuerraum abdichtet! Anders herum liegt die
Tür auf dem Gewinde auf und steht offen, wodurch Rauchgase
entweichen können. Zum Einstellen die Kontermutter lösen und
den Türkontaktschalter über raus- bzw. reindrehen des Gewindes
4
!
Elektronische Ofensteuerung OEC Smart 2.0 (23/7962.9200)
einstellen. Ist der Abstand so eingestellt, das der Schalter von der
Tür eingedrückt wird und die Feuerraumtür den Feuerraum dicht
verschließt, wird die Kontermutter gekontert.
● Die fixierte Schraube lösen, den Türkontaktschalter soweit aus
der Öffnung ziehen, bis das braune Kabel mit dem Inbusschlüssel
wieder angeschraubt werden kann. Türkontaktschalter wieder
einsetzen und mit beiden Schrauben befestigen. Kontermutter
ggf. nachziehen.
Warnung! Stromschlaggefahr!
Mögliche Beschädigung des Kabels
● Zur Einstellung des Türkontaktschalters unbedingt
vorher das braune Kabel auf der Rückseite mit dem
Inbusschlüssel lösen. Bitte beachten Sie die Einbaulage des
Türkontaktschalters (siehe ovalen Ausschnitt).
3.2 Temperaturfühler montieren
● Den Temperaturfühler bis zum Werksknick in die Fühlerhülse von
oben einstecken und mit der Überwurfmutter festschrauben.
Abb. 3.2
Temperaturfühler festschrauben
3.3
Fühlerkabel zum Holz lagerfach führen
● Das Fühlerkabel hinten bzw. seitlich zwischen Korpus und
Rückwand im Gerät nach unten zum Holz lagerfach führen.
Montageanleitung für den Fachbetrieb
Elektronische Ofensteuerung OEC (23/5751.9200)
Technische Änderungen und Irrtümer vorbehalten
