DE
Bestimmungsgemäße Verwendung
OEC/OEC Smart 2.0 ist eine elektronische Ofensteuerung, welche
die Zufuhr der Verbrennungsluft während des gesamten Abbrandes
automatisch regelt.
Eine andere als die in dieser Anleitung beschriebene Verwendung
gilt als missbräuchlich, ist nicht bestimmungsgemäß und führt zum
Verlust der Garantieansprüche!
Gewährleistung und Haftung
● Bitte prüfen Sie umgehend die Ware auf Inhalt und
Transportschäden und melden sich bei Ihrem Lieferanten.
Nachträgliche Schadensmeldungen werden nicht anerkannt.
Gewährleistungs- und Haftungsansprüche bei Personen- und
Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere
der folgenden Ursachen zurückgeführt werden können:
ū Nicht bestimmungsgemäße Verwendung,
ū Nichtbeachten der Anleitung,
ū Siehe auch: Montage- und Bedienungsanleitung des Kaminofens.
1.2 Darstellung von Informationen
● Punkt am Zeilenanfang für Handlungsanweisungen
ū Spiegelstrich am Zeilenanfang für Aufzählungen
Sicherheitszeichen:
Warnung!
Nichtbeachten führt zu unmittelbaren und schweren
Personenschäden oder zum Tod!
Warnung!
Stromschlaggefahr! Nichtbeachten führt zu unmittel-
baren und schweren Personenschäden oder zum Tod!
Vorsicht! Schwere Personenschäden
und/oder Umweltschäden!
Achtung! Gefahr von Personenschäden
oder von Produkt- und Sachschäden!
1.3 Sicherheitshinweise
Vorsicht! Gefahr schwerer Personenschäden durch
Hitzeeinwirkung!
● Montage nur in kaltem Zustand ausführen!
● Siehe auch:
Sicherheitshinweise in der Montageanleitung des
Kaminofens!
Technische Änderungen und Irrtümer vorbehalten
Elektronische Ofensteuerung OEC Smart 2.0 (23/7962.9200)
2 Technische Beschreibung
2.1 Lieferumfang
ū 1 x Abgastemperaturfühler
ū 1 x Netzteil 24 V/DC
ū 1 x Steuereinheit OEC/OEC Smart 2.0
ū 1 x Türkontaktschalter (Montage m. Inbusschlüssel)
ū 1 x Stellmotor mit Halteklammer und Distanzhülse
ū 1 x Magnetschlüssel für Stellmotor
ū Befestigungsmaterial, Schrauben und Inbusschlüssel
ū Dokumentation
2.2 Steuereinheit
ū Frontschild mit einer 3- farbigen- LED-Diode, die die erreichte
Temperatur im Feuerraum farbig signalisiert
2.3 Anschlüsse der Steuereinheit

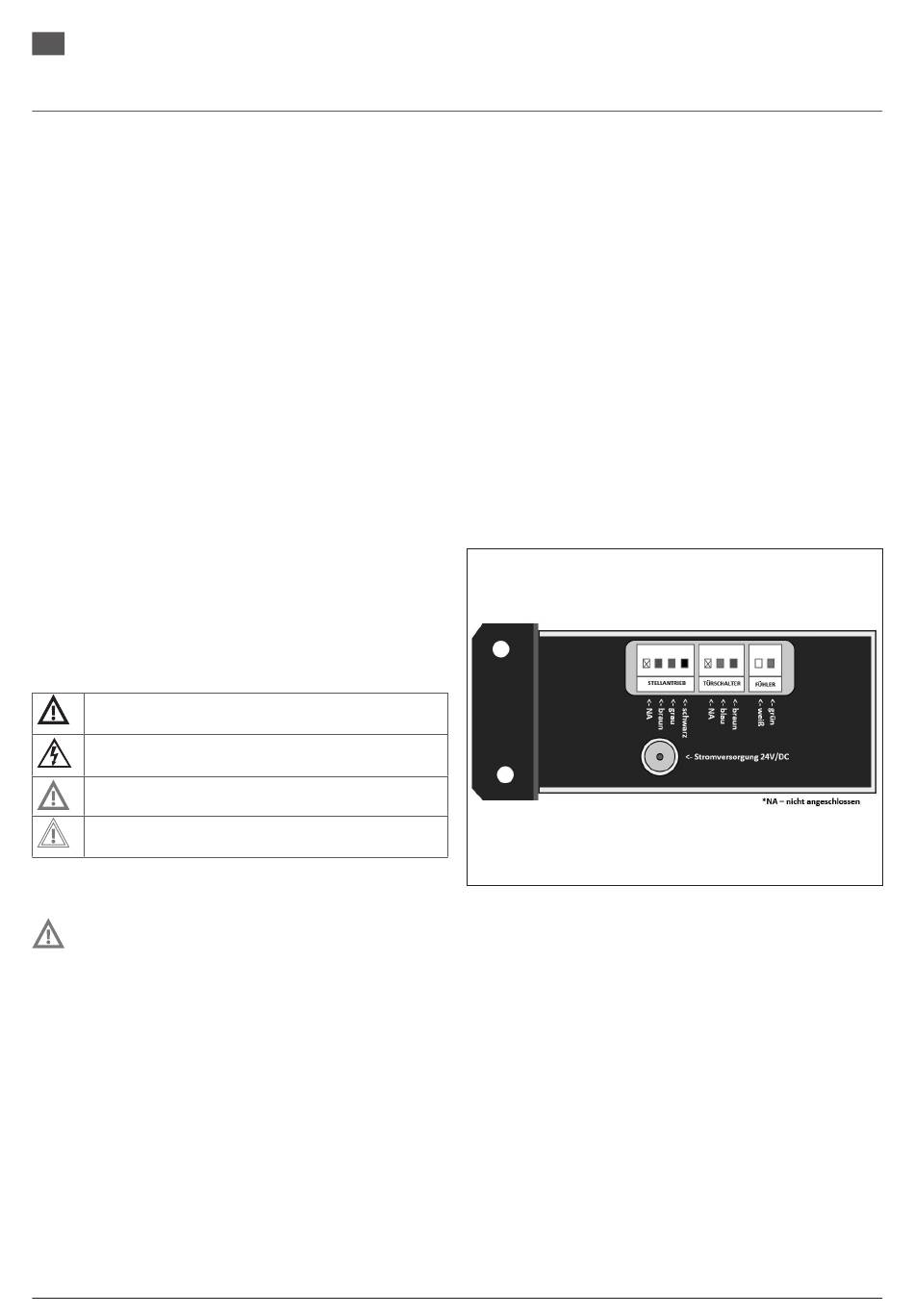

Abb. 2.1
Anschlüsse Steuereinheit
ū STELLANTRIEB – 4 PIN Verbindungsstecker
ū TÜRSCHALTER – 3 PIN Verbindungsstecker
ū FÜHLER – 2 PIN Verbindungsstecker
ū STROMVERSOGUNG – Netzteil 24 V/DC, 3,5mm
Montageanleitung für den Fachbetrieb
Elektronische Ofensteuerung OEC (23/5751.9200)
3
