SYSTÈME DE DOUCHE

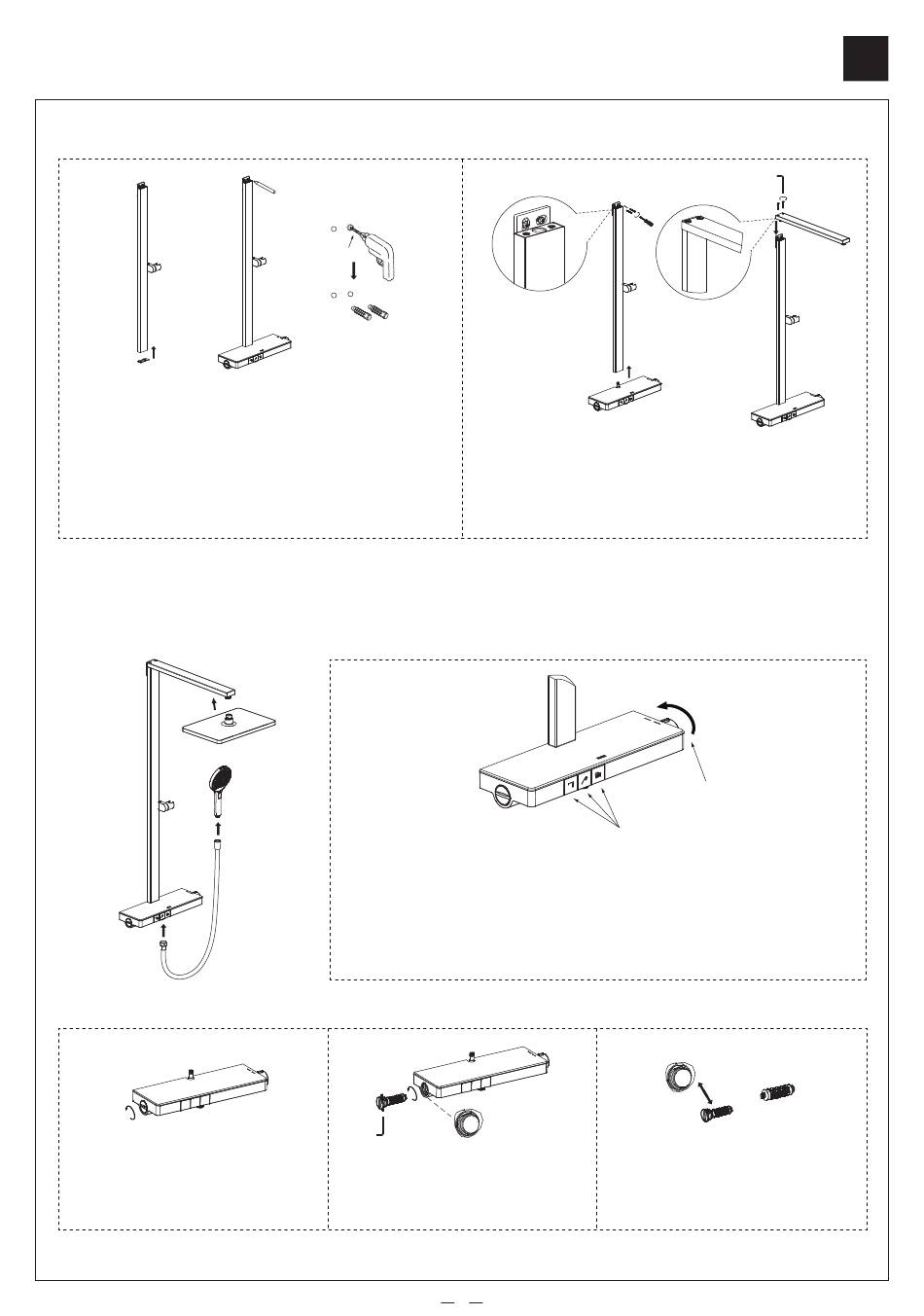

Étape 3 : Assembler le tuyau pour la pomme de douche
Figure 2
a) Installer le joint en caoutchouc dans la partie inférieure du
rail (Figure 2).
b) Connecter le rail au panneau thermostatique et marquer la
position d'installation (Figure 3).
c) Retirer le rail et percer les trous à l'endroit indiqué
(Figure 4)
Étape 4 : Assembler la pomme de douche (Assurez-vous qu'il y a une
rondelle à l'intérieur de la pommede douche)
a) Connectez le tuyau au panneau de douche thermostatique et connectez la pomme de douche à l'autre extrémité.
b) Raccordez la douche de tête au tuyau du bras .
Comment changer le filtre :
a) Tournez le bouton gauche du panneau
thermostatique à 90° dans le sens
inverse des aiguilles d'une montre.
Veuillez couper l'alimentation en eau lorsque vous changez le filtre pour éviter tout risque d'accident. Après avoir changé le
filtre, testez l'eau avant de l'utiliser.
Φ6mm
Figure 3 Figure 4

Guide des fonctions:

A. Régler la température de l'eau:
Appuyez sur le bouton et tournez le bouton de température vers le haut ou le
bas pour augmenter ou diminuer la température.
B. Commuter entre la douche à main / la douche de tête / le robinet de fond:
Appuyer sur le bouton de la douche à main/ de la douche de tête et du
robinet de fond.
b) Retirez le filtre et enlevez les vis.
Remplacez ensuite le filtre.
Figure 5
d) Installez le rail de levage sur le panneau thermostatique
et vissez-le dans le mur (Figure 5).
e) Installez le tuyau du bras et fixez-le avec la clé Allen
(Figure 6).
B
c) Fixez le filtre avec les vis.
d) Repoussez le filtre dans le panneau
thermostatique et tournez-le dans
le sens des aiguilles d'une montre
pour le fixer.
9
FR
Figure 6
A
