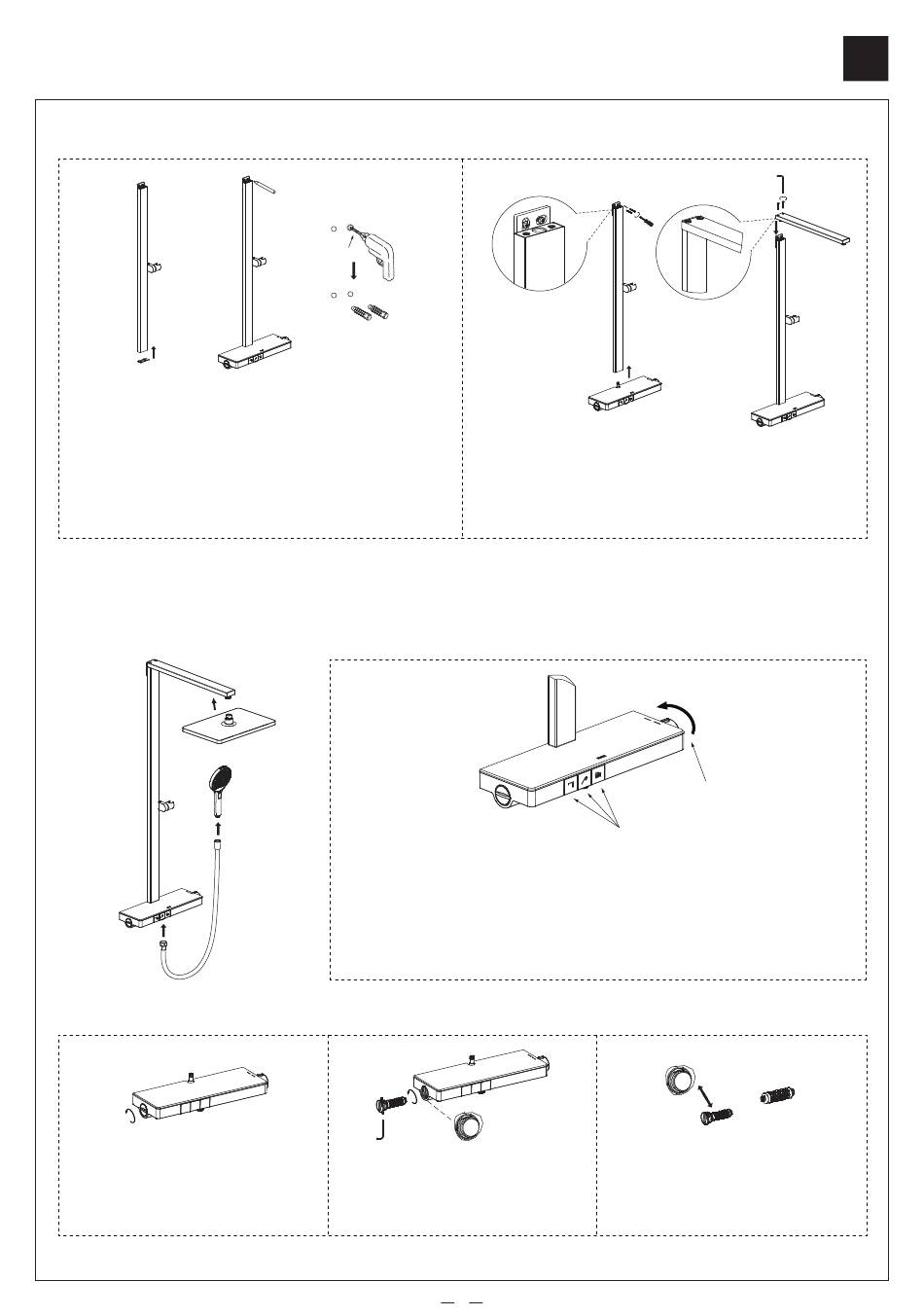

Schritt 3: Montieren Sie das Rohr für den Duschkopf
Abbildung 2
a) Die Gummidichtung in die Unterseite der Hebeschiene
einbauen (Abbildung 2)
b) Verbinden Sie die Erhöhungsschiene mit der Thermostatp-
latte und markieren Sie die Einbauposition (Abbildung 3).
c) Entfernen Sie die Erhöhungsschiene und bohren Sie Löcher
an der markierten Stelle (Abbildung 4).
Schritt 4: Montieren Sie den Duschkopf (stellen Sie sicher, dass sich eine
Unterlegscheibe im Inneren des Duschkopfes befindet)
a) Verbinden Sie den Schlauch mit dem thermostatischen Duschpaneel und schließen Sie den Duschkopf am anderen Ende an.
b) Schließen Sie die Kopfbrause an das Armrohr an.

So wechseln Sie den Filter:

a) Den linken Knopf des Thermostat-
paneels gegen den Uhrzeigersinn
um 90°
Bitte unterbrechen Sie die Wasserzufuhr, wenn Sie den Filter wechseln, um Unfälle zu vermeiden. Testen Sie das Wasser nach
dem Filterwechsel, bevor Sie es verwenden.
Φ6mm
Abbildung 3 Abbildung 4
Funktionsanleitung:
A. Stellen Sie die Wassertemperatur ein:
Drücken Sie die Taste und drehen Sie den Temperaturregler nach oben
und unten, um die Temperatur zu erhöhen oder zu verringern.
B. Zwischen Handbrause/Kopfbrause/Unterhahn umschalten:
Drücken Sie die Taste für Handbrause/Kopfbrause und Unterhahn.
b) Ziehen Sie den Filter heraus und
lösen Sie die Schrauben. Setzen Sie
dann den Filter wieder ein.
Abbildung 5
d) Montieren Sie die Erhöhungsschiene an der Thermostatp-
latte und schrauben Sie sie in die Wand (Abbildung 5).
e) Das Armrohr montieren und mit dem Inbusschlüssel sichern
(Abbildung 6).
B
c) Befestigen Sie den Filter mit den
Schrauben.
d) Schieben Sie den Filter wieder in die
Thermostatplatte und drehen Sie ihn
im Uhrzeigersinn, um ihn zu sichern.
