EMKE F11 Installationsanleitung Seite 8

SYSTÈME DE DOUCHE

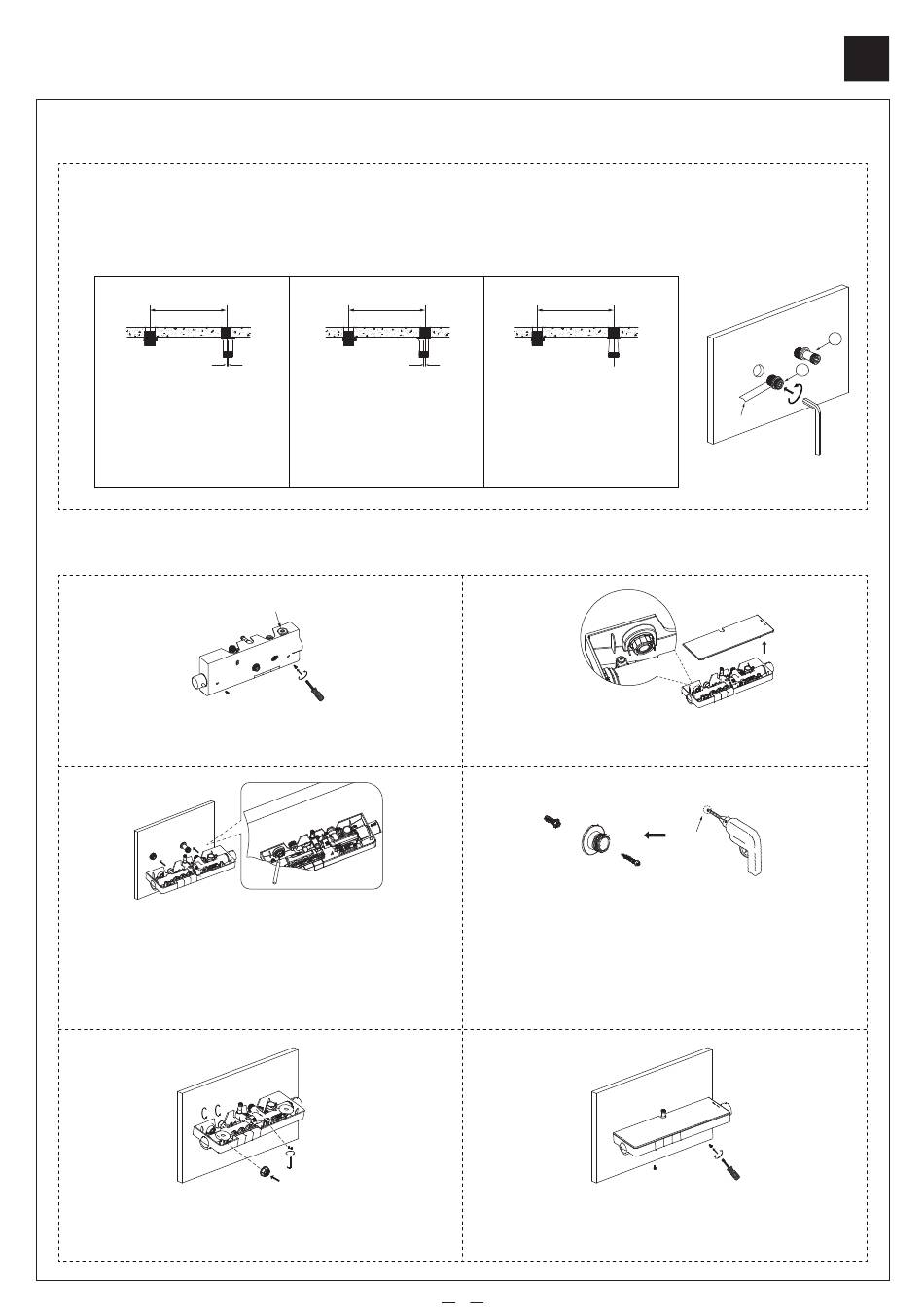

Étape 1 : Nettoyer le tuyau d'eau et installer le connecteur courbe
a) Faites couler l'eau pendant 1 à 2 minutes pour nettoyer le tuyau d'eau.
b) Enroulez le ruban téflon dans le sens inverse des aiguilles d'une montre sur le filetage du raccord courbe et du
raccord de tuyau. Installez ensuite le raccord courbe sur le tuyau d'eau froide et le raccord de tuyau sur le tuyau
d'eau chaude. Fixez-les avec une clé et une clé Allen (Figure 1).
Lorsque la distance entre les
trous de sortie d'eau chaude
et froide est <150mm, l'axe
du pied de manivelle doit être
tourné vers la droite
Étape 2 : Installer le panneau de douche thermostatique
a) Retirez les vis sous le panneau thermostatique .
c) Placez la paroi de douche thermostatique sur le connecteur
courbe.Vérifiez le niveau à bulle pour vous assurer que la
paroi de douchethermostatique est de niveau.
d) Appuyez sur la vis en cuivre sur le mur puis retirez la paroi
de douche thermostatique. Marquez la position de la vis en
cuivre sur le mur .
f ) Reconnectez le panneau de douche thermostatique au mur.
Utilisez une clé pour fixer la vis en cuivre et pour connecter
le connecteur d'eau chaude et le connecteur courbe .
Lorsque la distance entre les
trous de sortie d'eau chaude
et froide >150mm, l'axe du
pied de la manivelle doit être
tourné vers la gauche
Autocollant 3M
Lorsque la distance entre les trous
de sortie d'eau chaude et d'eau
froide est ~150m, l'axe du pied de
la manivelle doit être tourné vers
la direction verticale approximative.
b) Retirez la plaque de verre et dévissez l'écrou sur le côté
gauche . Décollez le ruban adhésif 3M.
e) Retirez la vis en cuivre, puis utilisez la mèche de Φ6mm
pour percer un trou à l'endroit marqué. Installez la vis en
cuivre .
g) Reconnectez le panneau de douche thermostatique au mur.
Utilisez une clé pour fixer la vis en cuivre et pour connecter
le connecteur d'eau chaude et le connecteur courbe .
8
FR
Figure 1
Φ6mm
