Schritt 1: Reinigen Sie die Wasserleitung und installieren Sie den
gebogenen Anschluss
a) Lassen Sie das Wasser etwa 1-2 Minuten laufen, um die Wasserleitung zu reinigen.
b) Wickeln Sie das Teflonband gegen den Uhrzeigersinn um das Gewinde des Bogenverbinders und des Schlauchverbinders.
Bringen Sie dann das gebogene Verbindungsstück an der Kaltwasserleitung und den Schlauchanschluss an der Warmw-
asserleitung an. Sichern Sie sie mit Schraubenschlüssel und Inbusschlüssel (Abbildung 1).
Wenn der Abstand zwischen den
Warm- und Kaltwasseraustrittsl-
öchern <150mm ist, muss die
Achse des Kurbelfußes nach
rechts gedreht werden

Schritt 2: Einbau des thermostatischen Duschpaneels

a) Entfernen Sie die Schrauben unter der Thermostatplatte .
c) Setzen Sie das thermostatische Duschpaneel auf den
gebogenenAnschluss. Prüfen Sie die Wasserwaage, um
sicherzustellen, dass das Thermoduschpaneel waagerecht ist.
d) Drücken Sie die Kupferschraube in die Wand und entfernen
Sie dasThermoduschpaneel. Markieren Sie die Position der
Kupferschraube an der Wand .
f ) Bringen Sie das Thermostat-Duschpaneel wieder an der
Wand an.Verwenden Sie einen Schraubenschlüssel, um
die Kupferschraube zu sichern und den Warmwasserans-
chluss und den gebogenen Anschluss zu verbinden .
Wenn der Abstand zwischen
den Warm- und Kaltwassera-
ustrittslöchern >150mm ist, sollte
die Achse des Kurbelfußes nach
links gedreht werden
3M Aufkleber
Wenn der Abstand zwischen den
Warm- und Kaltwasseraustrittslö-
chern ~150m ist, sollte die Achse
des Kurbelfußes in die ungefähre
vertikale Richtung gedreht werden.
b) Entfernen Sie die Glasplatte und schrauben Sie die Mutter
auf der linken Seite ab. Ziehen Sie das 3M-Band ab .
e) Entfernen Sie die Kupferschraube und bohren Sie dann
mit dem Φ6mm Bohrer ein Loch an der markierten Stelle.
Bringen Sie die Kupferschraube an .
g) Bringen Sie die Glasabdeckung wieder an und verbinden
Sie den Anschluss der Steigleitung wieder mit dem
Thermostat-Duschpaneel .
6
DE

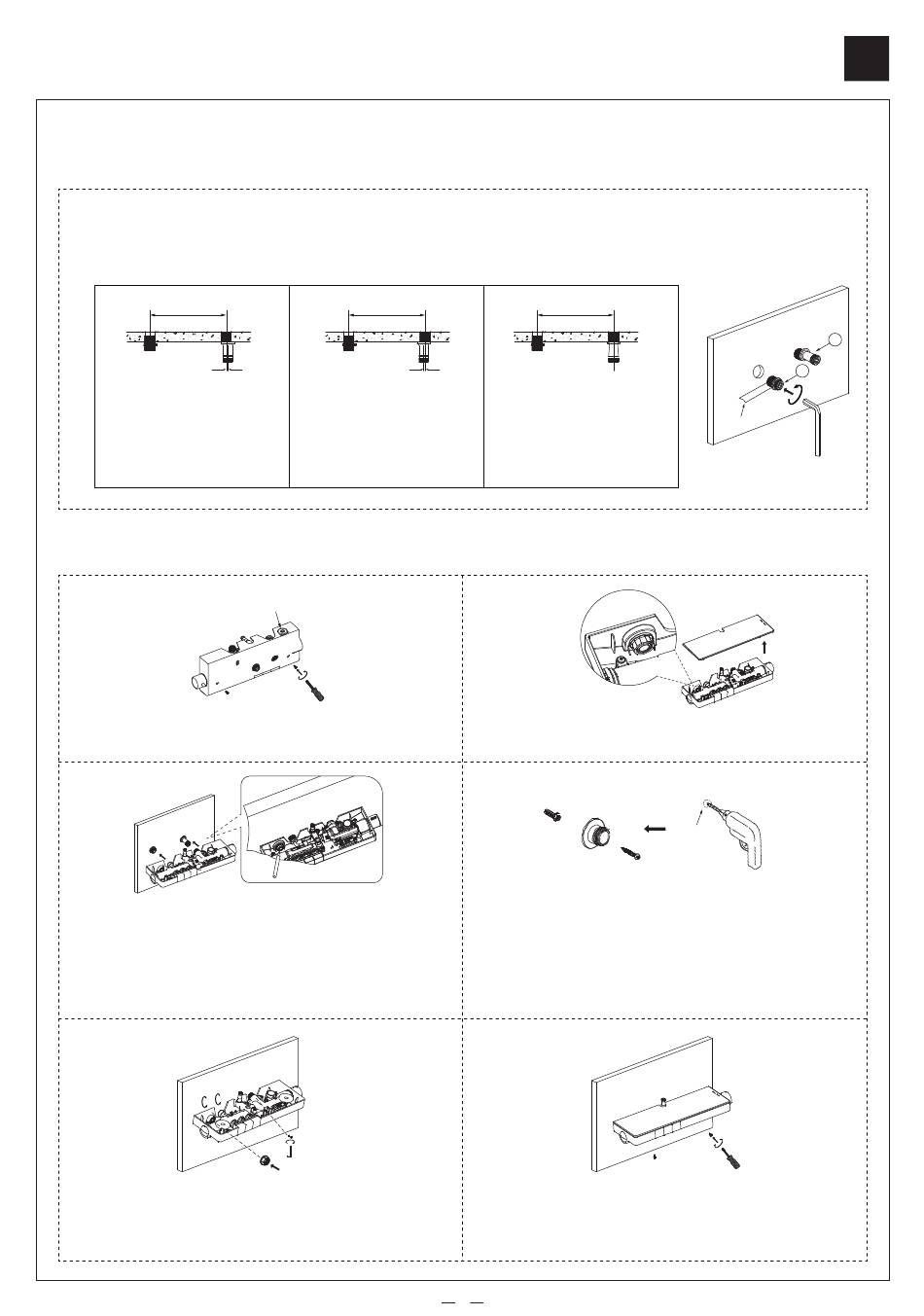

Abbildung 1
