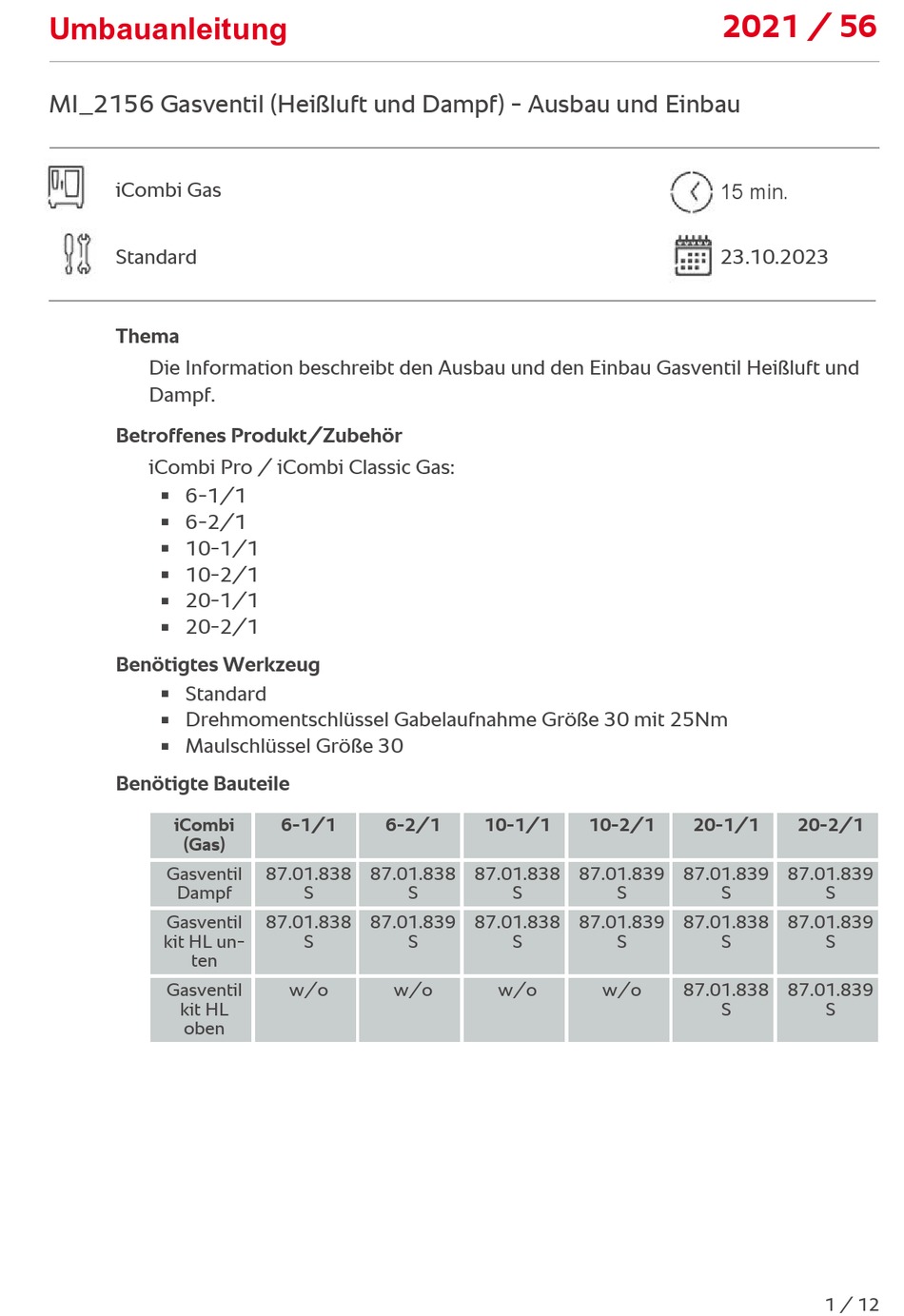

Umbauanleitung
MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau
iCombi Gas
Standard
1
MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau
Thema
Die Information beschreibt den Ausbau und den Einbau Gasventil Heißluft und
Dampf.
Betroffenes Produkt/Zubehör
iCombi Pro / iCombi Classic Gas:
6-1/1
n
6-2/1
n
10-1/1
n
10-2/1
n
20-1/1
n
20-2/1
n
Benötigtes Werkzeug
Standard
n
Drehmomentschlüssel Gabelaufnahme Größe 30 mit 25Nm
n
Maulschlüssel Größe 30
n
Benötigte Bauteile
iCombi
(Gas)
Gasventil
Dampf
Gasventil
kit HL un-
ten
Gasventil
kit HL
oben
6-1/1
6-2/1
87.01.838
87.01.838
S
S
87.01.838
87.01.839
S
S
w/o
w/o
10-1/1
10-2/1
87.01.838
87.01.839
S
S
87.01.838
87.01.839
S
S
w/o
w/o
2021 / 56
15 min.
23.10.2023
20-1/1
20-2/1
87.01.839
87.01.839
S
S
87.01.838
87.01.839
S
S
87.01.838
87.01.839
S
S
1 / 12

Werbung

loading

Inhaltszusammenfassung für Rational iCombi Pro 6-1/1

  • Seite 1 2021 / 56 Umbauanleitung MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau iCombi Gas 15 min. Standard 23.10.2023 MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau Thema Die Information beschreibt den Ausbau und den Einbau Gasventil Heißluft und Dampf.
  • Seite 2 Dichtung Ringwellenschlauch Gas 061 -202 – (Art.: -Nr.: 70.01.622) Schraube M5x12 T25 f. Gasventil E01 – (Art.: -Nr.: 10.01.902) Allgemeine Informationen Für die in RATIONAL-Geräten verbauten Gaskomponenten gelten die Doku- mente des Komponentenherstellers: HINWEIS Die Dokumente des Komponentenherstellers, sowie die Informationen von RATIONAL sind vor Gebrauch zu lesen.
  • Seite 3 1 | MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau Die Dokumente sind durch den QR-Code oder durch den Link aufrufbar. Abb. 3: QR-Code_de https://portal.rational-online.com/fs4p/media/service/3_dokumentatio- nen/icombi_pro___icombi_classik/beipack/divers_1/Sicherheitshinweise- Gaskomponenten_de.pdf HINWEIS Tragen Sie den Einbau der Komponente in der Serviceebene ein (Tab "Bauteiltausch"). Dies ist ein Bestandteil der Wartungshistorie.
  • Seite 4 1 | MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau Um Unfallgefahren oder Sachschäden zu vermeiden, empfiehlt der Her- steller, dass Techniker Schulungen und Sicherheitsunterweisungen regel- mäßig besuchen. Sicherheitshinweise GEFAHR Hohe Spannungen bei Anschluss an das Stromnetz Lebensgefahr bei Arbeiten mit Hochspannung. Trennen Sie die Verbindung zur Energieversorgung.
  • Seite 5 1 | MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau 2. Entfernen Sie den gelben Gasschlauch (7) und die Dichtung Ringwellen- schlauch Gas (5) vom Gasventil (1). Entsorgen Sie die Dichtung Ringwellen- schlauch (Gas) (5). 3. HINWEIS: Sollte nur das Gasventil ausgetauscht werden, fahren Sie mit Punkt 4.
  • Seite 6 1 | MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau 5. Kontrollieren Sie den Halt der Kompensationsleitung am Stutzen (Bild 1). Ist die Kompensationsleitung nur wenige mm oder sogar komplett vom Stutzen heruntergerutscht, muss die Kompensationsleitung getauscht werden. HINWEIS! Falls die Kompensationsleitung getauscht werden muss: Ach- ten Sie darauf, dass die Kompensationsleitung vollständig auf den beiden Stutzen aufgeschoben ist! 6.
  • Seite 7 1 | MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau se (9) fixiert ist. Entfernen und entsorgen Sie das Gasventil (1). Entfernen und entsorgen Sie die Dichtung Gasventil (3). >> Der Ausbau ist abgeschlossen. Arbeitsschritte – Einbau Gasventil) Heißluft und Dampf 1.
  • Seite 8 1 | MI_2156 Gasventil (Heißluft und Dampf) - Ausbau und Einbau HINWEIS Die markierten Einstellschrauben (1) und (2) dürfen nur mit einem Drehmoment von 1,2Nm (+/- 0,1Nm) angezogen werden. Zu hohes Drehmoment führt dazu, dass das Ventil beschädigt wird. 3. Führen Sie nach dem Einbau eine Gasleckage-Suche durch. 4.
