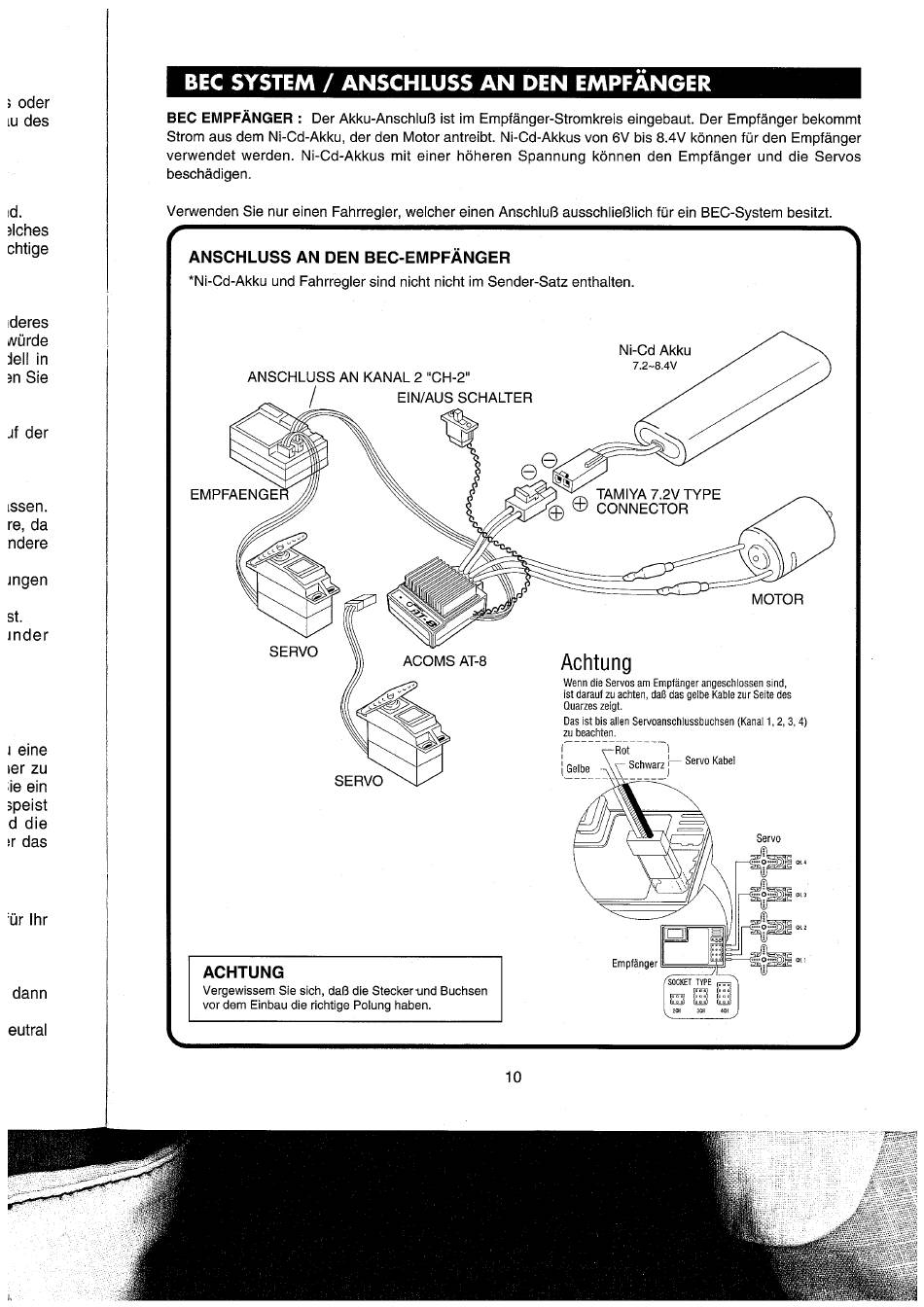

BEC SYSTEM / ANSCHLUSS AN DEN EMPFÄNGER
BECEMPFÄNGER : DerAkku-AnschluB i st im Empfänger-Stromkreis
Strom aus dem Ni-Cd-Akku,der den Motor antreibt. Ni-Cd-Akkusvon 6V bis 8.4V können für den Empfänger
verwendet werden. Ni-Cd-Akkus mit einer höheren Spannung können den Empfänger und die Servos
beschädigen.
Verwenden Sie nur einen Fahrregler, welcher einen AnschluB ausschließlichfür ein BEC-Systembesitzt.
ANSCHLUSS
AN DEN BEC-EMPFÄNGER
*Ni-Cd-Akku und Fahrregler sind nicht nicht im Sender-Satz enthalten.
ANSCHLUSS
AN KANAL
EMPFAENGE
SERVO
SERVO
ACHTUNG
Vergewissem
Sie sich, daß die Steckerund
vor dem Einbau die richtige Polung haben.
2 "CH-2"
EIN/AUS
SCHALTER
e
Achtung
ACOMS
AT-8
Wenn die Servos am Empfänger angeschlossen Sind,
ist daraufzu achten,daßdasgelbeKable zur Seitedes
Quarzes zeigt.
Dasist bisallen Servoanschlussbuchsen (Kanal1, 2, 3, 4)
zu beachten.
Gelbe
Buchsen
10
eingebaut. DerEmpfänger bekommt
Ni-Cd
Akku
7.2-8.4V
TAMIYA
7.2V
TYPE
CONNECTOR
MOTOR
Rot
Schwarz I— Servo K abel
Servo
Empfänger
SOCKET TYPE
