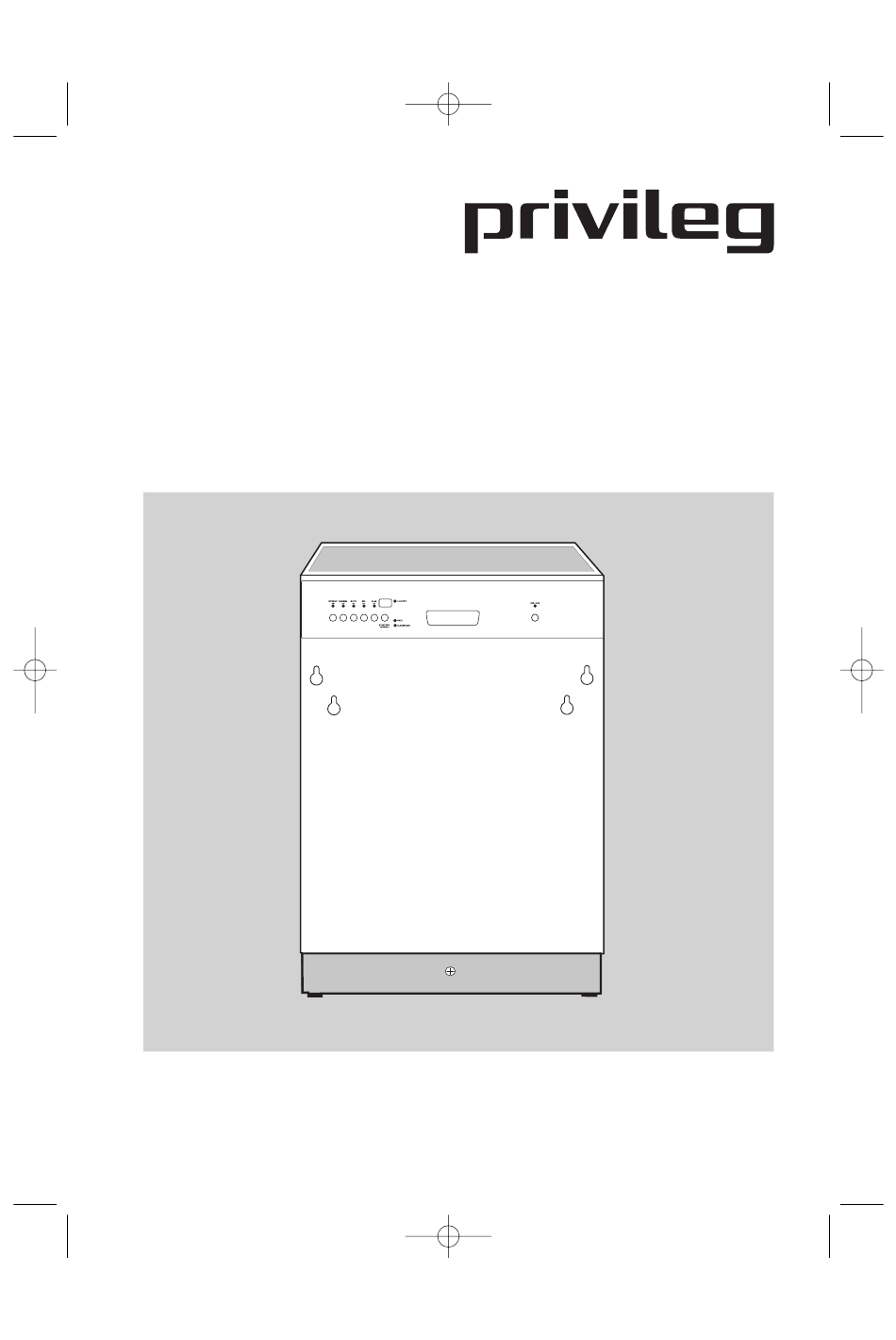

- Seite 1 152962071de.qxp 17/06/2004 15.29 Pagina 1 Geschirrspüler 5710 i Integrierbares Modell COP04 Gebrauchsanweisung...
- Seite 2 152962071de.qxp 17/06/2004 15.29 Pagina 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
- Seite 3 152962071de.qxp 17/06/2004 15.29 Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung .
- Seite 4 152962071de.qxp 17/06/2004 15.29 Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann.
- Seite 5 152962071de.qxp 17/06/2004 15.29 Pagina 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •...
- Seite 6 152962071de.qxp 17/06/2004 15.29 Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Bitte erfragen Sie in Ihrer Gemeinde- funktionsuntüchtig zu machen, d.h. verwaltung die zuständige Entsor- das Netzkabel muss entfernt werden. gungsstelle. Ebenso muss der Türverschluss un- Auf besonderen Wunsch nehmen wir brauchbar gemacht werden, damit bei Anlieferung des Neugerätes das Kinder sich nicht selbst einschließen...
- Seite 7 152962071de.qxp 17/06/2004 15.29 Pagina 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers schränken. Es könnte ein Wärme- stau eintreten, der die Umwälzpumpe Die Einplanung der Anschlüsse für in ihrer Funktion beeinträchtigt oder Wasserzu-und -ablauf, sowie Strom, beschädigt.
- Seite 8 152962071de.qxp 17/06/2004 15.29 Pagina 8 • Wird der Geschirrspüler direkt neben Zulaufschlauch anschließen einem Gas- oder Kohleherd aufge- Bitte beachten Sie beim Verlegen des stellt, muss zwischen Herd und Ge- Zulaufschlauchs: schirrspüler eine wärmeisolierende, • Der Zulaufschlauch darf beim An- nicht brennbare Platte bündig zur schließen nicht geknickt, gequetscht Oberkante der Arbeitsplatte (Tiefe...
- Seite 9 152962071de.qxp 17/06/2004 15.29 Pagina 9 Wasserablauf Verlegen der Schläuche Ablaufschlauch Wasserzu- und -ablaufschlauch Der Ablaufschlauch wird zweckmäßi- sind weitgehend knickfrei. gerweise fest installiert. Die Abflusshö- Überzeugen Sie sich davon, dass auch he muss zwischen 30 und 100 cm lie- beim Einschieben des Spülers an sei- gen.
- Seite 10 152962071de.qxp 17/06/2004 15.29 Pagina 10 Beschreibung der Bedienungsblende 1. EIN/AUS-Taste 5. Kontroll-Anzeigen Durch Drücken der EIN/AUS-Taste SALZ wird das Gerät ein- bzw. ausgeschaltet. Die Kontrolllampe SALZ leuchtet: Die Betriebskontrolllampe leuchtet Es muss Spezialsalz ein- bzw. nachge- oder erlischt. füllt werden. 2.
- Seite 11 152962071de.qxp 17/06/2004 15.29 Pagina 11 7. Funktions-Tasten • der Wasserenthärter des Geschirr- spülers eingestellt werden. Diese Tasten haben zwei Funktionen. • der Klarspülerzulauf ein- und aus- Zusätzlich zu den aufgedruckten Spül- geschaltet werden. programmen kann mit diesen Tasten, in Kombination mit den EIN/AUS-Taste Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen...
- Seite 12 152962071de.qxp 17/06/2004 15.29 Pagina 12 Elektronisch Einstellung: 3. Funktions-Taste 1 nochmal drücken. 1. EIN/AUS-Taste drücken. Die LED-Anzeige der Funktionstaste Falls Anzeigen zusätzlich zur 1 blinkt. EIN/AUS-Taste leuchten,.ist ein Spül- Das Multidisplay zeigt die eingestell- programm aktiviert. Das Spülpro- te Härtestufe an. gramm muss abgewählt werden: 4.
- Seite 13 152962071de.qxp 17/06/2004 15.29 Pagina 13 Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist.
- Seite 14 152962071de.qxp 17/06/2004 15.29 Pagina 14 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. Klarspülerzulauf ein/ausschalten Das Gerät muss ausgeschaltet sein. 1. EIN/AUS-Taste drücken. Falls Anzeigen zusätzlich zur EIN/AUS-Taste leuchten,.ist ein Spül- programm aktiviert. Das Spülpro- gramm muss abgewählt werden: 5.
- Seite 15 152962071de.qxp 17/06/2004 15.29 Pagina 15 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •...
- Seite 16 152962071de.qxp 17/06/2004 15.29 Pagina 16 Das Fassungsvermögen der Geschirr- Achtung! körbe nach Norm ist im Kapitel “Hinwei- Lange, spitze Besteckteile stellen im se für Prüfinstitute” dargestellt. Da Ihr Besteckkorb, besonders für Kinder, ei- Geschirr vermutlich von der Norm ab- ne Gefahrenquelle dar. weicht, müssen Sie die günstigste Ein- Sie müssen daher in den Oberkorb ge- ordnung ausprobieren, um das Fas-...
- Seite 17 152962071de.qxp 17/06/2004 15.29 Pagina 17 Um größere Geschirr leichter einzu- Einordnen im oberen Korb ordnen, können die Stegreihen der Im oberen Korb werden Tassen, Glä- hinteren Tellereinsätze umgeklappt ser, Salatschüsseln, Unter tassen, werden. Dessertteller bis zu einem Durchmes- 1. Besteckkorb herausnehmen. ser von 24 cm eingeordnet.
- Seite 18 152962071de.qxp 17/06/2004 15.29 Pagina 18 Oberen Korb in der Höhe Vor dem Spülen überprüfen verstellen • Sind alle Geschirrteile richtig einge- ordnet? Das ist besonders bei leich- Der Oberkorb ist höhenverstellbar. ten Teilen wichtig, damit sie bei der Im abgesenkten Zustand beträgt die intensiven Wasserumwälzung ihren Geschirrhöhe Stand sicher behalten.
- Seite 19 152962071de.qxp 17/06/2004 15.29 Pagina 19 2. Reinigungsmittel in den Behälter für Reinigertabletten Reinigungsmittel (1)füllen. Reinigertabletten verschiedener Her- Als Dosierhilfe für Pulverreiniger steller lösen sich unterschiedlich schnell dienen die Markierungslinien: auf. Daher können einige Reinigertablet- „20“/„30“ entspricht ca. 20/30 ml ten in Kurzprogrammen nicht die ganze Reiniger.
- Seite 20 152962071de.qxp 17/06/2004 15.29 Pagina 20 Spülprogramm / Startzeitvorwahl Spülprogramm starten 2. Tür schließen. Das Spülprogramm läuft weiter. 1. Überprüfen Sie, ob Geschirr und Spülprogramm abbrechen Besteck im Geschirrspüler so einge- 1. Funktions-Tasten 2 und 3 drücken ordnet sind, dass die Sprüharme und gedrückt halten.
- Seite 21 152962071de.qxp 17/06/2004 15.29 Pagina 21 Startzeitvorwahl ändern: Geschirrspüler ausschalten Solange das Spülprogramm nicht be- Geschirrspüler erst ausschalten, wenn gonnen hat, können Sie durch Drücken das Multidisplay „0“ als Restlaufzeit des der Taste STARTZEITVORWAHL die Spülprogramms anzeigt. eingestellte Startzeitvorwahl noch än- 1.
- Seite 22 152962071de.qxp 17/06/2004 15.29 Pagina 22 Kurzanweisung Die wichtigsten Handgriffe bei der Inbe- triebnahme des Gerätes sind folgende: 1. Wasserzulauf- und -ablaufschlauch anschließen. 2. Netzstecker in die Steckdose ein- stecken. 3. Wasserhahn öffnen. 4. Wasserhärtebereich einstellen. 5. Klarspüler und Spezialsalz einfüllen. 6.
- Seite 23 152962071de.qxp 17/06/2004 15.29 Pagina 23 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- 4. Grob-/Feinsieb (A/B) an der Grifföse pflege- oder aggressive Reinigungs- fassen und aus dem Mikrofilter (C) mittel verwenden. herausziehen. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen.
- Seite 24 152962071de.qxp 17/06/2004 15.29 Pagina 24 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen.
- Seite 25 152962071de.qxp 17/06/2004 15.29 Pagina 25 Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Ablaufschlauch korrekt nerer Störungen verlegt? • Ist der Siphon verstopft? Siphon Wenn Sie unsere Ratschläge beach- reinigen. ten, werden Sie immer Freude an Ihrer Löschen der Fehleranzeige: Geschirrspülmaschine haben.
- Seite 26 152962071de.qxp 17/06/2004 15.29 Pagina 26 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu weise verstopft? hören sind? • Ist der Salzbehälterdeckel richtig • Das Pfeifen ist unbedenklich. geschlossen? Evtl. Abhilfe, anderen Markenreiniger verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
- Seite 27 Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist.
- Seite 28 152962071de.qxp 17/06/2004 15.29 Pagina 28 Technische Daten / Abmessungen Abmessungen: Technische Daten: Fassungsvermögen 12 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 596 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 39 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere Gesamtanschluss...
- Seite 29 152962071de.qxp 17/06/2004 15.30 Pagina 29 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
- Seite 30 152962071de.qxp 17/06/2004 15.30 Pagina 30 Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und INTENSIV Stärke. INTENSIV 70° 70° Stark verschmutztes Ess- und Kochgeschirr mit nicht NORMAL NORMAL angetrockneten Speiseresten. 65° 65° Frisch benutztes, normal bis verschmutztes Geschirr. BLITZ BLITZ Diese Programm eignet sich nicht bei angetrockneten...
- Seite 31 152962071de.qxp 17/06/2004 15.30 Pagina 31 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch in cher Wasserver- Minuten bei Kalt- kWh bei Kalt- was- brauch in Litern wasseranschluss seranschluss Vorspülen Reinigen 2 x Zwischenspülen 110 - 120 1,7 - 1,9 23 - 25 Klarspülen Trocknen Vorspülen...
- Seite 32 152962071de.qxp 17/06/2004 15.30 Pagina 32 Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges.
