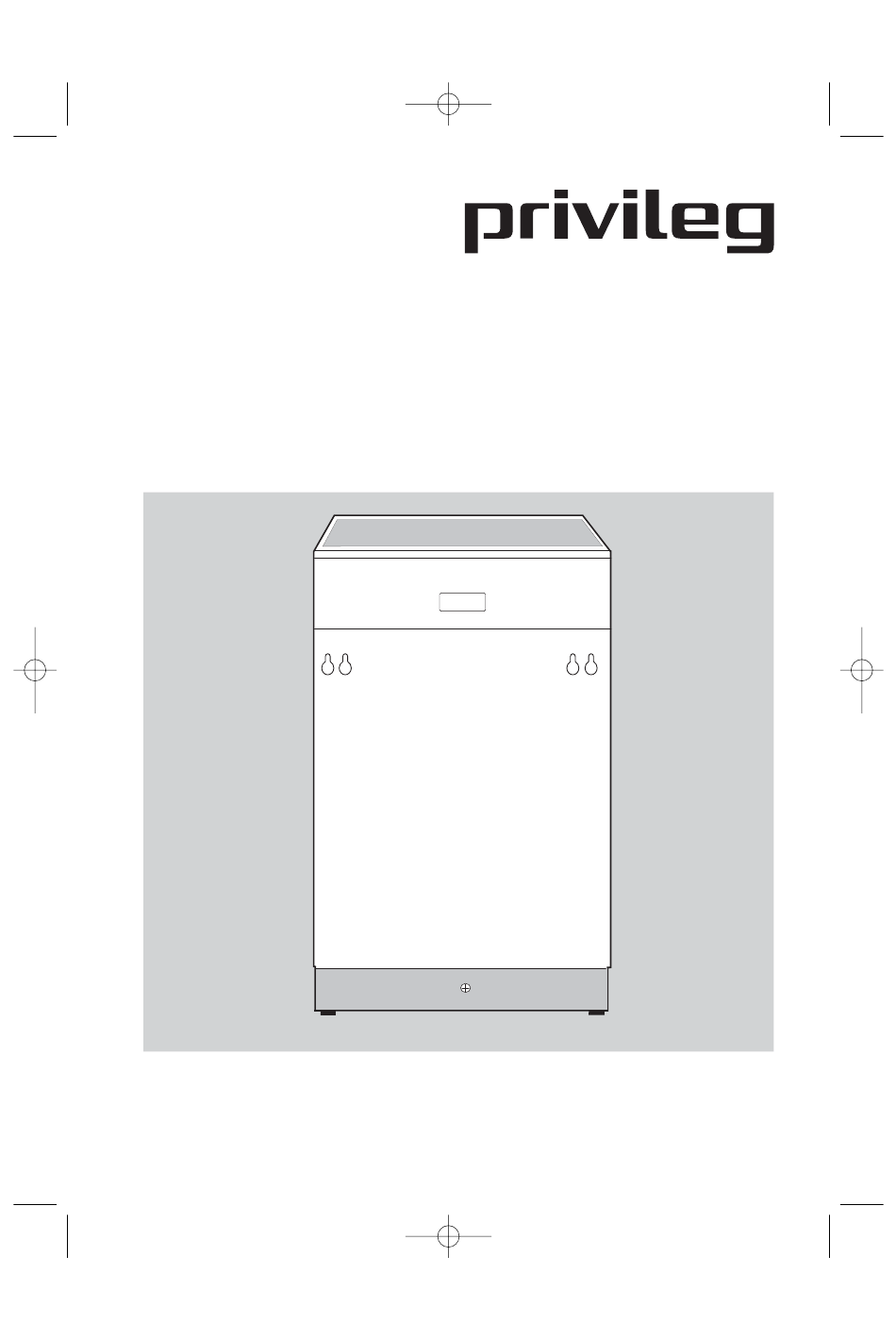

- Seite 1 152952390de.qxp 11/8/2005 9:31 AM Pagina 1 Geschirrspüler 58450 vi Vollintegrierbares Modell Gebrauchsanweisung...
- Seite 2 152952390de.qxp 11/8/2005 9:31 AM Pagina 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
- Seite 3 152952390de.qxp 11/8/2005 9:31 AM Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung .
- Seite 4 152952390de.qxp 11/8/2005 9:31 AM Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann.
- Seite 5 152952390de.qxp 11/8/2005 9:31 AM Pagina 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •...
- Seite 6 152952390de.qxp 11/8/2005 9:31 AM Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Das Symbol auf dem Produkt, der funktionsuntüchtig zu machen, d.h. Gebrauchsanleitung oder der Ver- das Netzkabel muss entfernt werden. packung weist darauf hin. Ebenso muss der Türverschluss un- Die Werkstoffe sind gemäß...
- Seite 7 152952390de.qxp 11/8/2005 9:31 AM Pagina 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers schränken. Es könnte ein Wärme- stau eintreten, der die Umwälzpumpe Die Einplanung der Anschlüsse für in ihrer Funktion beeinträchtigt oder Wasserzu-und -ablauf, sowie Strom, beschädigt.
- Seite 8 152952390de.qxp 11/8/2005 9:31 AM Pagina 8 • Wird der Geschirrspüler direkt neben Zulaufschlauch mit Sicher- einem Gas- oder Kohleherd aufge- heitsventil stellt, muss zwischen Herd und Ge- Der Zulaufschlauch ist mit einem Si- schirrspüler eine wärmeisolierende, cherheitsventil ausgestattet, das sich nicht brennbare Platte bündig zur nach dem Anschluss direkt am Wasser- Oberkante der Arbeitsplatte (Tiefe...
- Seite 9 152952390de.qxp 11/8/2005 9:31 AM Pagina 9 Wasserablauf Schlauchlänge Bei einer evtl. notwendigen Schlauch- Ablaufschlauch verlängerung muss ein gleichartiger Der Ablaufschlauch wird zweckmäßi- Schlauch verwendet werden (erhältlich gerweise fest installiert. Genügender beim Kundendienst). Abflussquerschnitt muss gewährleistet Die Gesamtlänge inkl. Verlängerungs- sein. Für den Siphonanschluss besitzt schlauch darf max.
- Seite 10 152952390de.qxp 11/8/2005 9:31 AM Pagina 10 Beschreibung der Bedienungsblende 1. EIN/AUS-Taste Das gewählte Programm ist einge- schaltet, wenn die darüber liegende Durch Drücken der EIN/AUS-Taste Lampe leuchtet. wird das Gerät ein- bzw. ausgeschaltet. Hinweis! Bei den Programmtasten 2.Multidisplay handelt es sich um Kurzhub-Tasten, die nicht einrasten.
- Seite 11 152952390de.qxp 11/8/2005 9:31 AM Pagina 11 Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen Verpackungsteile, Transportsicherungs- Um Kalkablagerungen auf Geschirr material, Klebebänder usw. entfernen. und im Geschirrspüler zu verhindern, Geringe Wasserrückstände im Spüler muss das Geschirr mit weichem, d.h. stammen von der Endkontrolle im kalkarmen Wasser gespült werden.
- Seite 12 152952390de.qxp 11/8/2005 9:31 AM Pagina 12 Das Spülprogramm muss abgewählt te Här testufe an. Auch die An- werden (RESET): zahl der zu hörenden Signaltöne Funktions-Tasten 2 und 3 für ca. 2 entspricht der eingestellten Härte- Sekunden gleichzeitig drücken. stufe. Die LED Anzeigen aller jetzt anwähl- 4.
- Seite 13 152952390de.qxp 11/8/2005 9:31 AM Pagina 13 Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist.
- Seite 14 152952390de.qxp 11/8/2005 9:31 AM Pagina 14 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum. Klarspülerdosierung einstellen Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, mil- chige Flecken (Dosierung niedriger ein- stellen) oder angetrocknete Wassertrop-...
- Seite 15 152952390de.qxp 11/8/2005 9:31 AM Pagina 15 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •...
- Seite 16 152952390de.qxp 11/8/2005 9:31 AM Pagina 16 Das Fassungsvermögen der Geschirr- ne Gefahrenquelle dar. körbe nach Norm ist im Kapitel “Hinwei- Sie müssen daher in den Oberkorb ge- se für Prüfinstitute” dargestellt. Da Ihr legt werden. Geschirr vermutlich von der Norm ab- Einordnen im unteren Korb weicht, müssen Sie die günstigste Ein- Stark verschmutztes, größeres Ge-...
- Seite 17 152952390de.qxp 11/8/2005 9:31 AM Pagina 17 Oberen Korb in der Höhe verstellen Der Oberkorb ist höhenverstellbar. Im abgesenkten Zustand beträgt die Geschirrhöhe - im Oberkorb max 24 cm - im Unterkorb max 27 cm Im abgehobenen Zustand beträgt die Geschirrhöhe Einordnen im oberen Korb - im Oberkorb max 20 cm - im Unterkorb max 31 cm...
- Seite 18 152952390de.qxp 11/8/2005 9:31 AM Pagina 18 Vor dem Spülen überprüfen 2. Reinigungsmittel in den Behälter für Reinigungsmittel (1)füllen. • Sind alle Geschirrteile richtig einge- Als Dosierhilfe für Pulverreiniger ordnet? Das ist besonders bei leich- dienen die Markierungslinien: ten Teilen wichtig, damit sie bei der „20“/„30“...
- Seite 19 152952390de.qxp 11/8/2005 9:31 AM Pagina 19 Reinigertabletten Verwendung von 4-in 1-Reini- Reinigertabletten verschiedener Her- gern steller lösen sich unterschiedlich schnell Wenn Sie 4-in-1-Reinigungsmittel auf. Daher können einige Reinigertablet- verwenden, bei denen in die "3in1"- ten in Kurzprogrammen nicht die ganze Formel auch ein Mittel gegen Glaskor- Reinigungskraft entfalten.
- Seite 20 152952390de.qxp 11/8/2005 9:31 AM Pagina 20 Spülprogramm / Startzeitvorwahl Spülprogramm starten Spülprogramm unterbrechen/ abbrechen 1. Tür öffen. Unterbrechen Sie ein laufendes Spülpro- 2. Überprüfen Sie, ob Geschirr und gramm nur, wenn es unbedingt notwen- Besteck im Geschirrspüler so einge- dig ist. Nach Wiederverschließen des ordnet sind, dass die Sprüharme sich frei drehen können.
- Seite 21 152952390de.qxp 11/8/2005 9:31 AM Pagina 21 Startzeitvorwahl einstellen: 1. Taste des neuen Spülprogramms 1. Geschirrspülertür öffnen. drücken und gedrückt halten. 2. EIN/AUS-Taste drücken. Zunächst blinkt die Anzeige des be- Die LED Anzeigen aller jetzt anwäl- reits gewählten Spülprogramms. baren Tasten des Bedienfeldes Nach einigen Sekunden leuchtet nur leuchten.
- Seite 22 152952390de.qxp 11/8/2005 9:31 AM Pagina 22 3. Funktions-Taste 3 drücken. Geschirr ausräumen Das Multidisplay zeigt die mo- • Heißes Geschirr ist stoßempfindlich. mentane Einstellung an: Geschirr deshalb vor dem Ausräu- - Signalton eingeschaltet men abkühlen lassen. (Voreinstellung ab Werk) • Lassen Sie am Programmende das Geschirr zum besseren Trocknen - Signalton ausgeschaltet und zum Abkühlen noch ca.
- Seite 23 152952390de.qxp 11/8/2005 9:31 AM Pagina 23 Kurzanweisung Die wichtigsten Handgriffe bei der Inbe- triebnahme des Gerätes sind folgende: 1. Wasserzulauf- und -ablaufschlauch anschließen. 2. Netzstecker in die Steckdose ein- stecken. 3. Wasserhahn öffnen. 4. Wasserhärtebereich einstellen. 5. Klarspüler und Spezialsalz einfüllen. 6.
- Seite 24 152952390de.qxp 11/8/2005 9:31 AM Pagina 24 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- pflege- oder aggressive Reinigungs- mittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen.
- Seite 25 152952390de.qxp 11/8/2005 9:31 AM Pagina 25 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen.
- Seite 26 152952390de.qxp 11/8/2005 9:31 AM Pagina 26 Behebung kleiner Störungen Hinweise zur Behebung klei- Funktionstasten abbrechen (siehe nerer Störungen Kapitel: Spülprogramm starten); Siebe reinigen (siehe Kapitel: Reini- Wenn Sie unsere Ratschläge beach- gung der Siebe) ten, werden Sie immer Freude an Ihrer ...
- Seite 27 152952390de.qxp 11/8/2005 9:31 AM Pagina 27 • Sind alle Siebe im Spülbehälterboden Edelstahl. Rostflecken im Spülraum sind auf Fremdrost zurückzuführen sauber bzw. richtig eingesetzt? (Rostteilchen aus der Wasserleitung, • Haben Sie das Reinigungsmittel richtig von Töpfen, Bestecken usw.). Beseiti- dosiert? gen Sie solche Flecken mit einem •...
- Seite 28 Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte Die Produkt- und Privileg-Nummer unseren finden Sie auf dem Geräte-Typschild -- Technischen Kundendienst -- das auf der rechten Türinnenseite an- „Profectis“.
- Seite 29 152952390de.qxp 11/8/2005 9:31 AM Pagina 29 Notizen...
- Seite 30 152952390de.qxp 11/8/2005 9:31 AM Pagina 30 Notizen...
- Seite 31 152952390de.qxp 11/8/2005 9:31 AM Pagina 31 Notizen...
- Seite 32 152952390de.qxp 11/8/2005 9:31 AM Pagina 32 Technische Daten / Abmessungen Abmessungen: Technische Daten: Fassungsvermögen 9 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 446 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 36 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere...
- Seite 33 152952390de.qxp 11/8/2005 9:31 AM Pagina 33 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden.
- Seite 34 152952390de.qxp 11/8/2005 9:31 AM Pagina 34 Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und INTENSIV Stärke. INTENSIV 70° 70° Stark bis normal verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten. AUTOMATIC AUTOMATIC Frisch benutztes, normal bis verschmutztes Geschirr. BLITZ BLITZ 60°...
- Seite 35 152952390de.qxp 11/8/2005 9:31 AM Pagina 35 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch in cher Wasserver- Minuten bei Kalt- kWh bei Kalt- was- brauch in Litern wasseranschluss seranschluss Vorspülen Reinigen 2 x Zwischenspülen 103 - 116 1,6 - 1,8 19 - 21 Klarspülen Trocknen...
- Seite 36 QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE AG 90762 Fürth Geschirrspüler 58450 vi Vollintegrierbares Modell Produkt-Nr. 255.503 Änderungen vorbehalten...
