Anschließen des Moduls mit Atmega328p

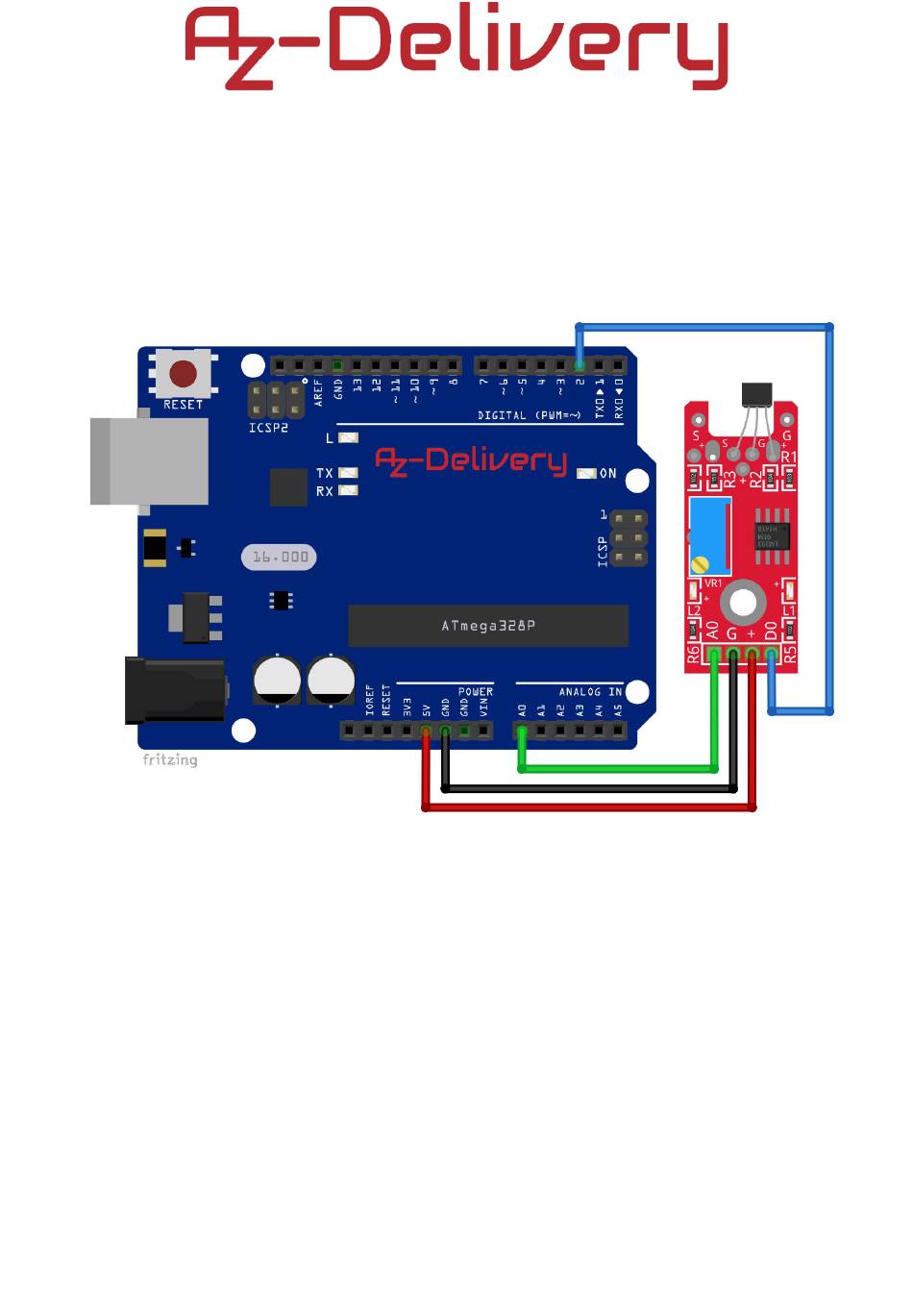

Verbinden Sie das KY-024 Modul mit dem Atmega328p wie im folgenden
Anschlussplan dargestellt:
KY-024 Stift
+
GND
A0
D0
Bei diesem Aufbau werden sowohl die analogen als auch die digitalen Pins
>Mc-Pin
> 5V
> GND
> A0
> D2
- 12 -
Rotes
Kabel
Schwarzes
Kabel
Grüner
Draht
Blaues
Kabel
