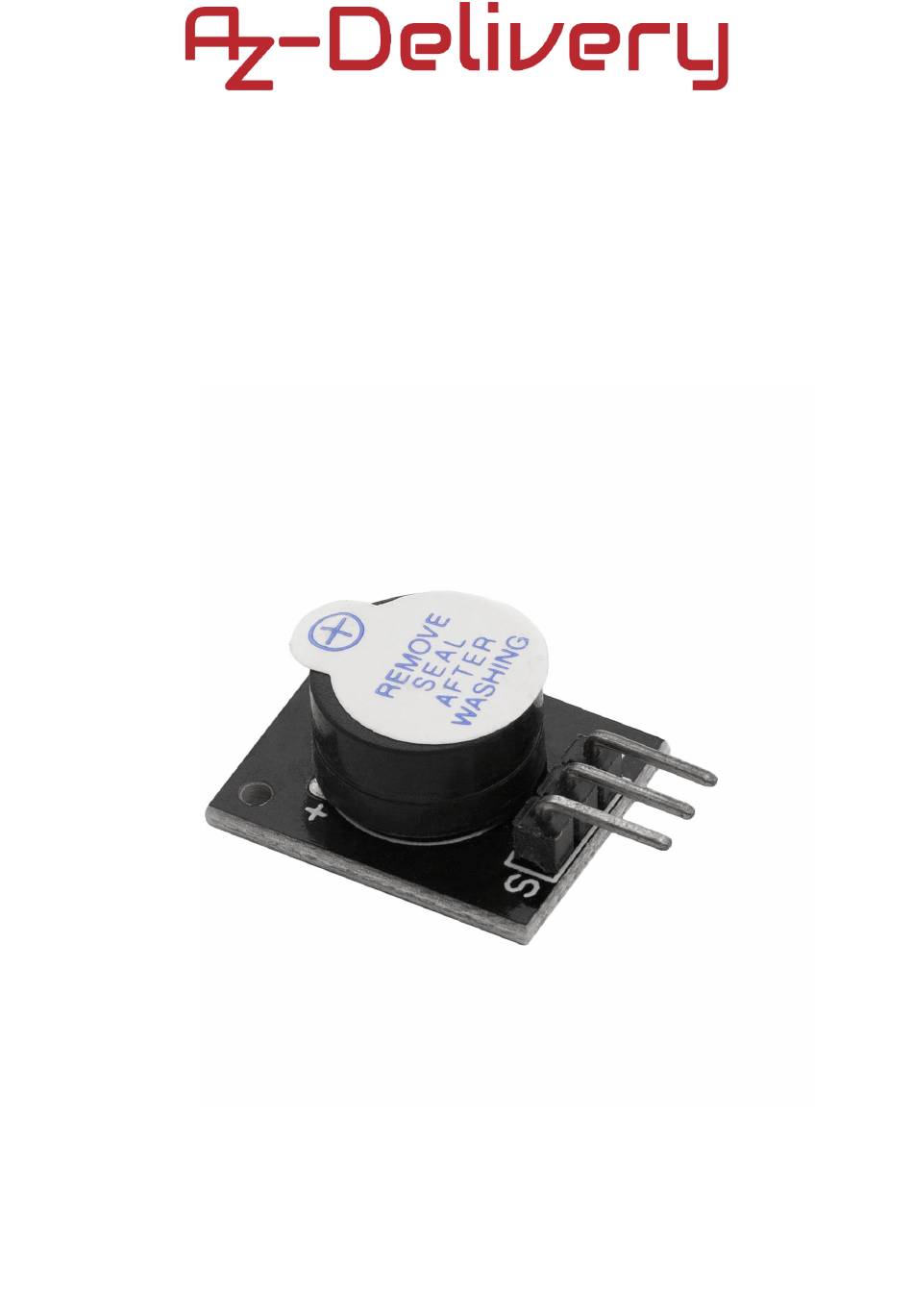

- Seite 1 Herzlich willkommen! Vielen Dank, dass Sie sich für unser AZ-Delivery KY-012 Active Buzzer Module entschieden haben. Auf den folgenden Seiten erfahren Sie, wie Sie dieses praktische Gerät verwenden und einrichten können. Viel Spaß!
- Seite 2 Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte.
- Seite 3 Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch Rückstände vorhanden sein. Beachten Sie die folgenden Sicherheitshinweise, um chemische Gefährdungen zu vermeiden: Achtung: Beim Löten können Dämpfe entstehen, die gesundheitsschädlich sein können. Hin- weis: Verwenden Sie einen Lötdampfabsauger oder arbeiten Sie in einem gut belüfteten Bereich.
- Seite 4 Inhaltsübersicht Einführung ........................3 Spezifikationen ......................4 Die Pinbelegung ......................4 Einrichten der Arduino IDE..................5 Wie man den Raspberry Pi und Python einrichtet..........9 Anschluss des Moduls mit Atmega328p .............. 10 Beispiel Skizze ......................11 Verbinden des Moduls mit dem Raspberry Pi............12 Python-Skript ......................13 - 2 -...
- Seite 5 Einführung Es gibt zwei Arten von Buzzern: aktive und passive. Der Summer auf dem KY-012 Modul ist ein aktiver Summer, der nur einen einzigen Ton ausgibt, wenn er an die Stromversorgung angeschlossen ist. Ein passiver Summer ähnelt einem Lautsprecher und benötigt ein analoges Signal, damit er funktioniert.

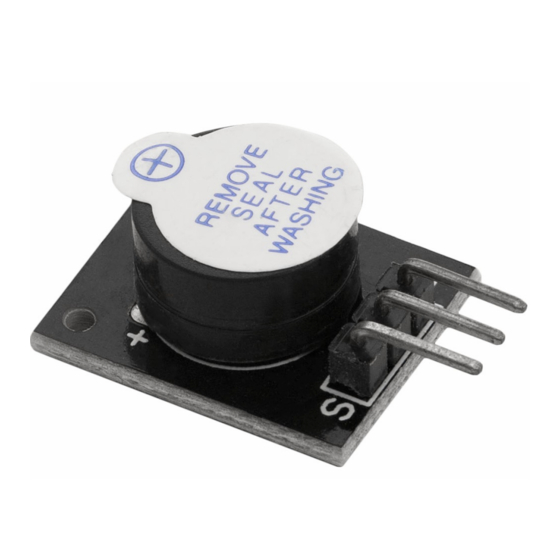

- Seite 6 " Lagertemperatur: von -30°C bis 105°C " Betriebstemperatur: von -20°C bis 70°C " Abmessungen: 18 x 15mm [0.71 x 0.6in] Die Pinbelegung Das aktive Buzzermodul KY-012 hat drei Stifte. Die Pinbelegung ist in der folgenden Abbildung dargestellt: - 4 -...
- Seite 7 Einrichten der Arduino IDE Wenn die Arduino IDE nicht installiert ist, folgen Sie dem Link und laden Sie die Installationsdatei für das Betriebssystem Ihrer Wahl herunter. Windows-Benutzer doppelklicken auf die heruntergeladene .exe-Datei und folgen den Anweisungen im Installationsfenster. - 5 -...
- Seite 8 Für Linux-Benutzer laden Sie eine Datei mit der Erweiterung .tar.xz herunter, die entpackt werden muss. Nach dem Entpacken wechseln Sie in das entpackte Verzeichnis und öffnen das Terminal in diesem Verzeichnis. Zwei .sh-Skripte müssen ausgeführt werden, das erste heißt arduino- linux-setup.sh und das zweite heißt install.sh.
- Seite 9 Auf fast allen Betriebssystemen ist ein Texteditor vorinstalliert (z. B. Windows mit Notepad, Linux Ubuntu mit Gedit, Linux Raspbian mit Leafpad usw.). Alle diese Texteditoren sind für den Zweck des Ebooks vollkommen ausreichend. Als Nächstes müssen Sie überprüfen, ob Ihr PC ein Atmega328p-Board erkennen kann.
- Seite 10 Wenn die Arduino IDE unter Windows verwendet wird, lauten die Portnamen wie folgt: Für Linux-Benutzer lautet der Name des Anschlusses zum Beispiel /dev/ttyUSBx, wobei x steht für eine ganze Zahl zwischen 0 und 9. - 8 -...
- Seite 11 So richten Sie den Raspberry Pi und Python ein Auf dem Raspberry Pi muss zunächst das Betriebssystem installiert werden, dann muss alles so eingerichtet werden, dass er im Headless-Modus verwendet werden kann. Headless-Modus ermöglicht eine Fernverbindung mit dem Raspberry Pi, ohne dass ein PC-Bildschirm, eine Maus oder eine Tastatur benötigt werden.
- Seite 12 Anschließen des Moduls mit Atmega328p Verbinden Sie das KY-012 Modul mit dem Atmega328p wie im folgenden Anschlussplan dargestellt: KY-012 Stift >Mc Pin > Blaues Kabel - (GND) > Schwarze s Kabel Mittlerer Stift (VCC) > Rotes Kabel - 10 -...
- Seite 13 Beispiel-Skizze #define BIZZER_PIN 2 void setup() { pinMode(BIZZER_PIN, OUTPUT); void loop() { digitalWrite(BIZZER_PIN, HIGH); delay(1000); digitalWrite(BIZZER_PIN, LOW); delay(1000); - 11 -...
- Seite 14 Verbinden des Moduls mit dem Raspberry Pi Verbinden Sie das KY-012 Modul mit dem Raspberry Pi wie im folgenden Anschlussplan dargestellt: KY-012 Stift > Himbeere Pi-Stift > GPIO2 [Pin 15] Blaues Kabel Mittlerer Stift (VCC) > [Pin 17] Rotes Kabel - (GND) >...
- Seite 15 Python-Skript import RPi.GPIO GPIO from time import sleep GPIO.setmode(GPIO.BCM) GPIO.setwarnings(False) # Pin-Setup für das Modul Buzzer_PIN GPIO.setup(Buzzer_PIN, GPIO.OUT, initial=GPIO.LOW) print('[Drücken Sie CTRL + C, um das Skript zu beenden!]') try: # Hauptprogrammschleife while True: print('Buzzer wird für 3 Sekunden eingeschaltet') GPIO.output(Buzzer_PIN, GPIO.HIGH) # Buzzer EIN sleep(3)
- Seite 16 Speichern Sie das Skript unter dem Namen ActiveBuzzer.py. Um das Skript auszuführen, öffnen Sie das Terminal in dem Verzeichnis, in dem das Skript gespeichert ist, und führen Sie den folgenden Befehl aus: python3 ActiveBuzzer.py Das Ergebnis sollte wie auf dem folgenden Bild aussehen: Um das Skript anzuhalten, drücken Sie STRG + C auf der Tastatur.
- Seite 17 Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige...
