8-DEMONTAGE PLATTEN

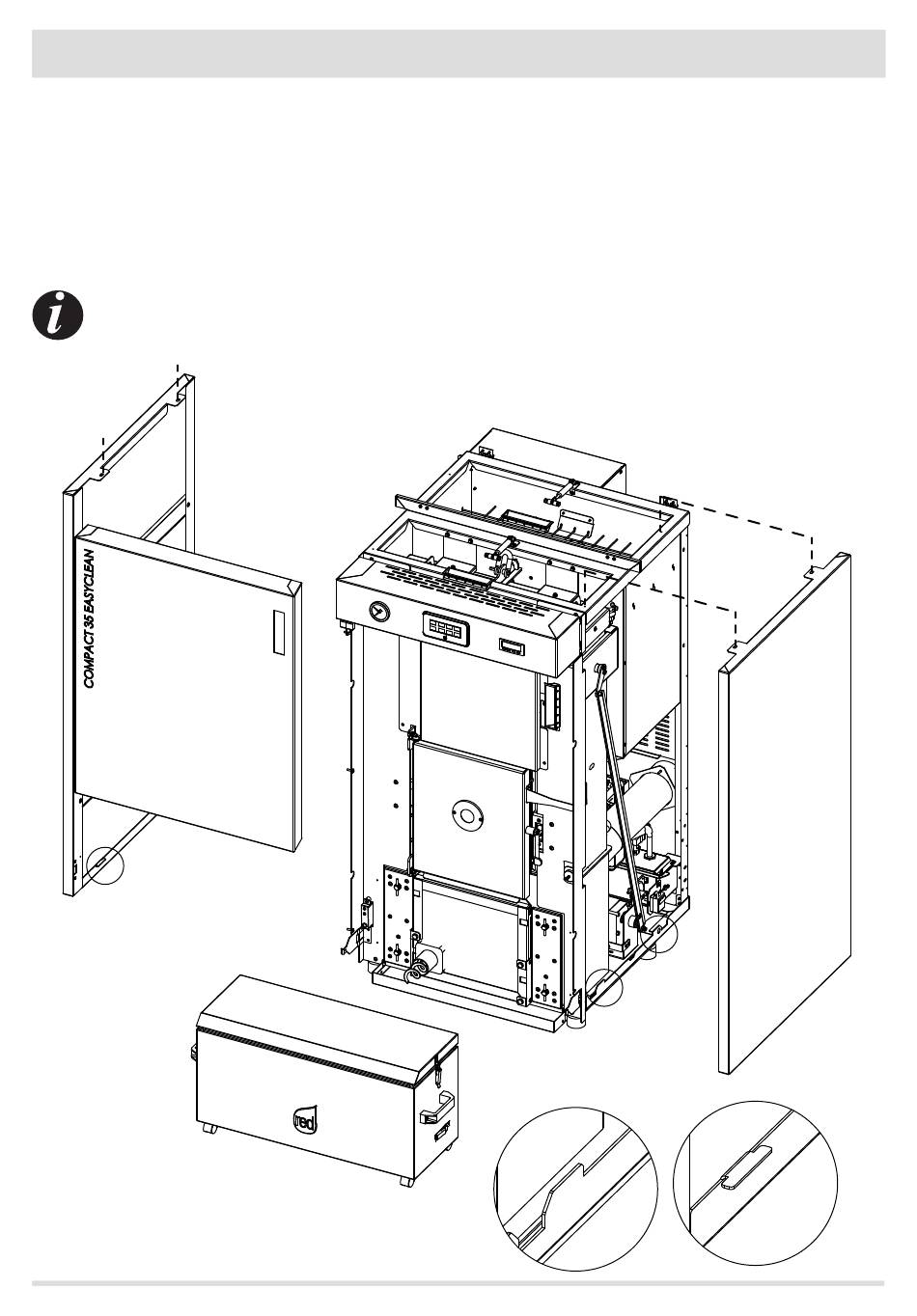

Im Falle von Eingriffen an einigen Bauteilen des Heizkessels oder einfach für die Reinigung ist es notwendig, die Seitentafeln abzunehmen.
Zum Abnehme der Seitentafeln wie folgt vorgehen:
• Den Trolley entfernen
• Die beiden oberen Deckel anheben
• Die Brennkammertür öffnen
• Die beiden oberen Schrauben entfernen, mit denen die Tafel am Heizkessel befestigt ist
• Die Tafel anheben, und die U-V-Einspannungen austreten lassen
Hinweis: Auf der linken Seite (wo die Tür befestigt ist) werden die Tafel und die Tür im oben beschriebenen Modus
gemeinsam abgenommen. Es ist auch möglich, die Tür durch Abnehmen der Scharniere auszubauen.
