OERTLI OEtroCom-3 Schnellinstallations-Anleitung Seite 3

1 Beschreibung des Schaltfelds
1.1 Beschreibung der Komponenten

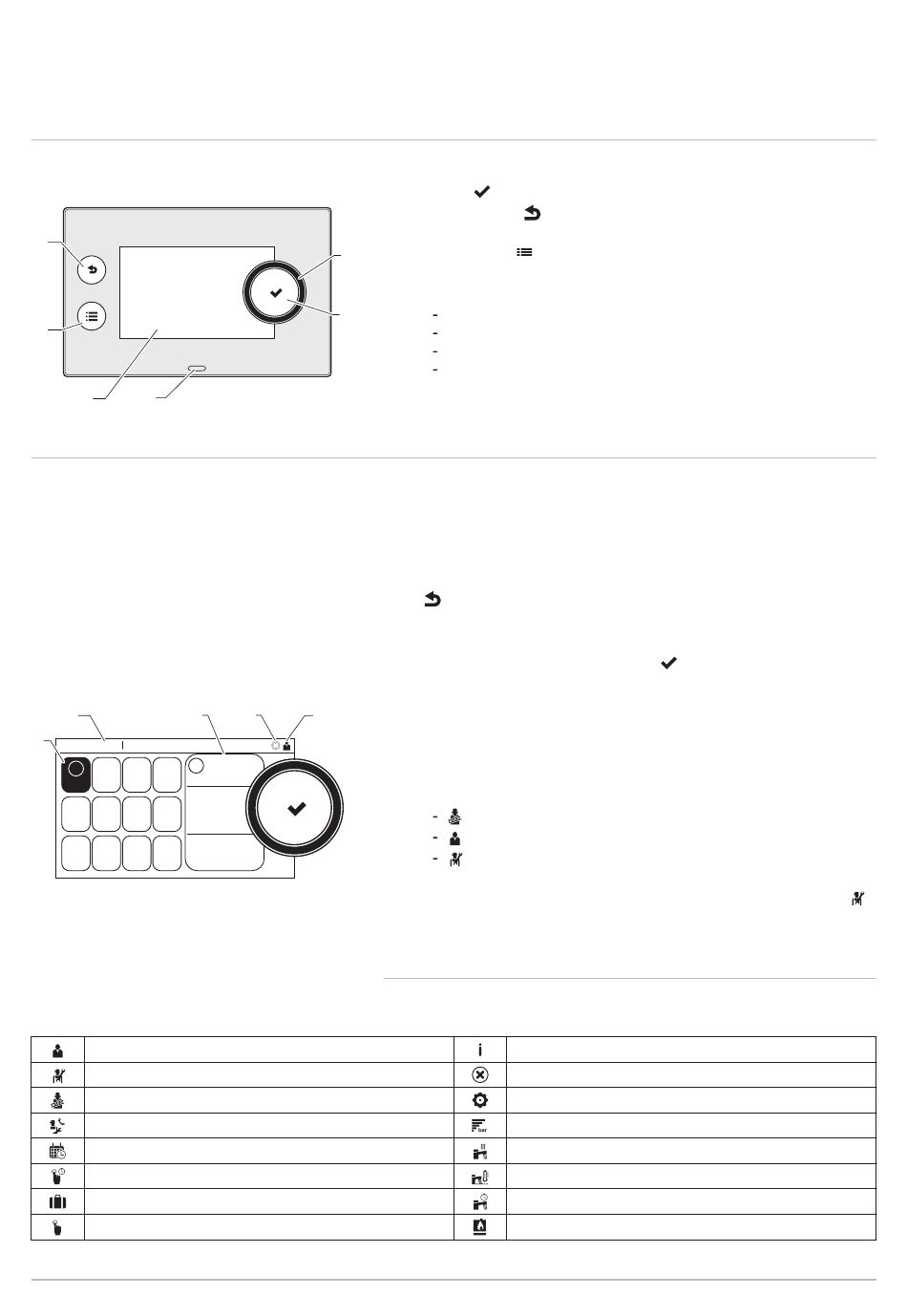

Abb.1 Komponenten des Schaltfelds
3
4
6
5
1.2 Beschreibung des Startbildschirms
Abb.2 Symbole auf dem Startbildschirm
2 3
1
22/02/2018 11:20 Home Screen
i
i
All OK
All OK
Tab.1 Symbole
Benutzerebene
Fachhandwerkerebene
Schornsteinfegerebene
Wartung
Zeitprogramm
Vorübergehende Aussetzung des Zeitprogramms
Ferienprogramm
Manuell
7704006 - v.01 - 10042018
1
2
AD-3000932-01
4 5
Error Status
AD-3001157-01
1 Drehschalter zur Auswahl von Kacheln, Menüs oder Einstellungen
2 Taste
zur Bestätigung der Auswahl
3 Zurück-Taste
zur Rückkehr zur vorangegangenen Ebene oder
zum zuletzt aufgerufenen Menü
4 Menü-Taste
zur Rückkehr zum Hauptmenü
5 Anzeige
6 LED für die Statusanzeige:
Kontinuierlich grün = normaler Betrieb
Grün blinkend = Warnung
Kontinuierlich rot = Abschaltung
Rot blinkend = Verriegelung
Dieser Bildschirm wird nach dem Einschalten des Gerätes automatisch
angezeigt. Das Schaltfeld schaltet automatisch in den Standby-Betrieb
(schwarzer Bildschirm), wenn der Bildschirm 5 Minuten lang nicht berührt
wird. Eine der Tasten am Schaltfeld betätigen, um den Bildschirm wieder
zu aktivieren.
Sie gelangen von jedem Menü zum Startbildschirm, wenn Sie die Zurück-
Taste einige Sekunden lang drücken.
Die Kacheln auf dem Startbildschirm gewähren schnellen Zugang zu den
entsprechenden Menüs. Mit dem Drehknopf zum gewünschten Menü
navigieren und die Auswahl mit der Taste
1 Kacheln: die gewählte Kachel ist hervorgehoben
2 Datum und Uhrzeit | Bezeichnung des Bildschirms (tatsächliche
Position im Menü)
3 Informationen zur gewählten Kachel
4 Fehleranzeige (nur sichtbar, wenn ein Fehler festgestellt wurde)
5 Symbol zur Anzeige der Navigationsebene:
: Schornsteinfegerebene
: Benutzerebene
: Fachhandwerkerebene
Die Fachhandwerkerebene ist mit einem Zugriffscode geschützt.
Wenn diese Ebene aktiv ist, wechselt der Status der Kachel [
von Aus zu Ein.
1.2.1 Bedeutung der Symbole auf dem Bildschirm
Informationen
Fehleranzeige
Anlageneinstellungen
Wasserdruck
WW 1
WW 2
WW-Boost EIN
Gasheizkessel
1 Beschreibung des Schaltfelds
bestätigen.
]
3
