Datenblatt
4LSL
Lautsprecher Funktionskarte
Um Beschallungen durchführen zu können, müssen die angeschlossenen Laut-
sprecherkreise funktionsfähig sein. Ein Maß dafür ist die bei der Inbetriebnahme
eingemessene Impedanz.
Die 4LSL dient der zyklischen Überwachung von Lautsprecherkreisen auf Impe-
danzabweichung.
Dafür wird ein Messton benötigt, der vom Einschub TG01 generiert wird. Die
Funktion des Tongenerators wird vor jedem Messzyklus durch die 4LSL mit über-
prüft.
Kurzbeschreibung:
Die 4LSL ist Teil einer Applikation für Impedanzüberwachung von Lautsprecher-
kreisen und Lautsprecherkreis- Aufteilung. Sie schaltet den vom Testsignalgenerator
erzeugten Sinuston auf den LK und vergleicht den fließenden Strom und die Span-
nung mit zuvor eingemessenen Referenzwerten.
DTA-012 -030/ -048/ -066/ -084/ -114
Datum: 21.07.2008
WPS-04
WPS-08
2DA
SV01
CPU1
DSS1
4NSA
DVS-21

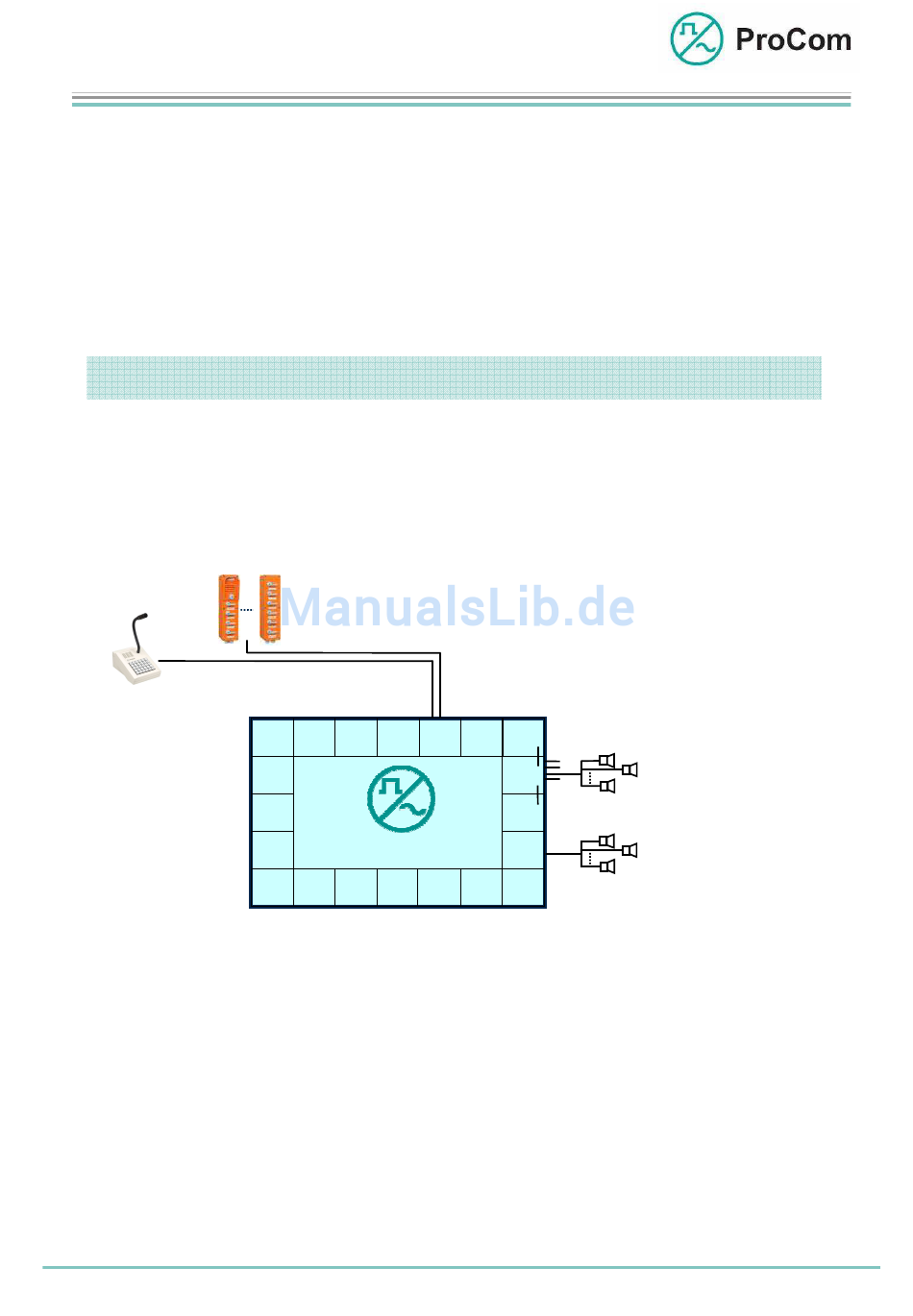

Applikationsbeispiel LK- Überwachung
Seite: 2/8
Verfasser: HS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
TG01
LK2 ..
LS 1
LS 2
4LSL
LS n
Lautsprecherüberwachung nach Ausstat-
V100
tungsniveau 1 der Deutschen Bahn AG
LS 1
LK1
V100
LS 2
LS n
V100
Havarie
Dokumenten-Nr.: DB_4LSL_2830_01
