Datenblatt
E1- Aufsatz
E1- Aufsatz für 4FTR und LCPU
Das E1- Modul ist zur Anlagenvernetzung direkt, per DSL-Modem oder anderer
Übertragungstechnik verwendbar.
Der E1- Aufsatz kann nur in Verbindung mit der Trägerkarte 4FTR oder der LCPU
eingesetzt werden. Die 4FTR kann bis zu vier Module und die LCPU ein Modul
aufnehmen. Auf der 4FTR können neben E1- Aufsätzen auch S0- und UART-
Aufsätze verwendet werden. Die Bestückung ist frei kombinierbar.
Auf einen Blick:
• 2MBit/s- Schnittstelle
• 2 umschaltbare Steuerkanäle
• Taktableitung
• Bis zu 30 Nutzkanäle (PCM)

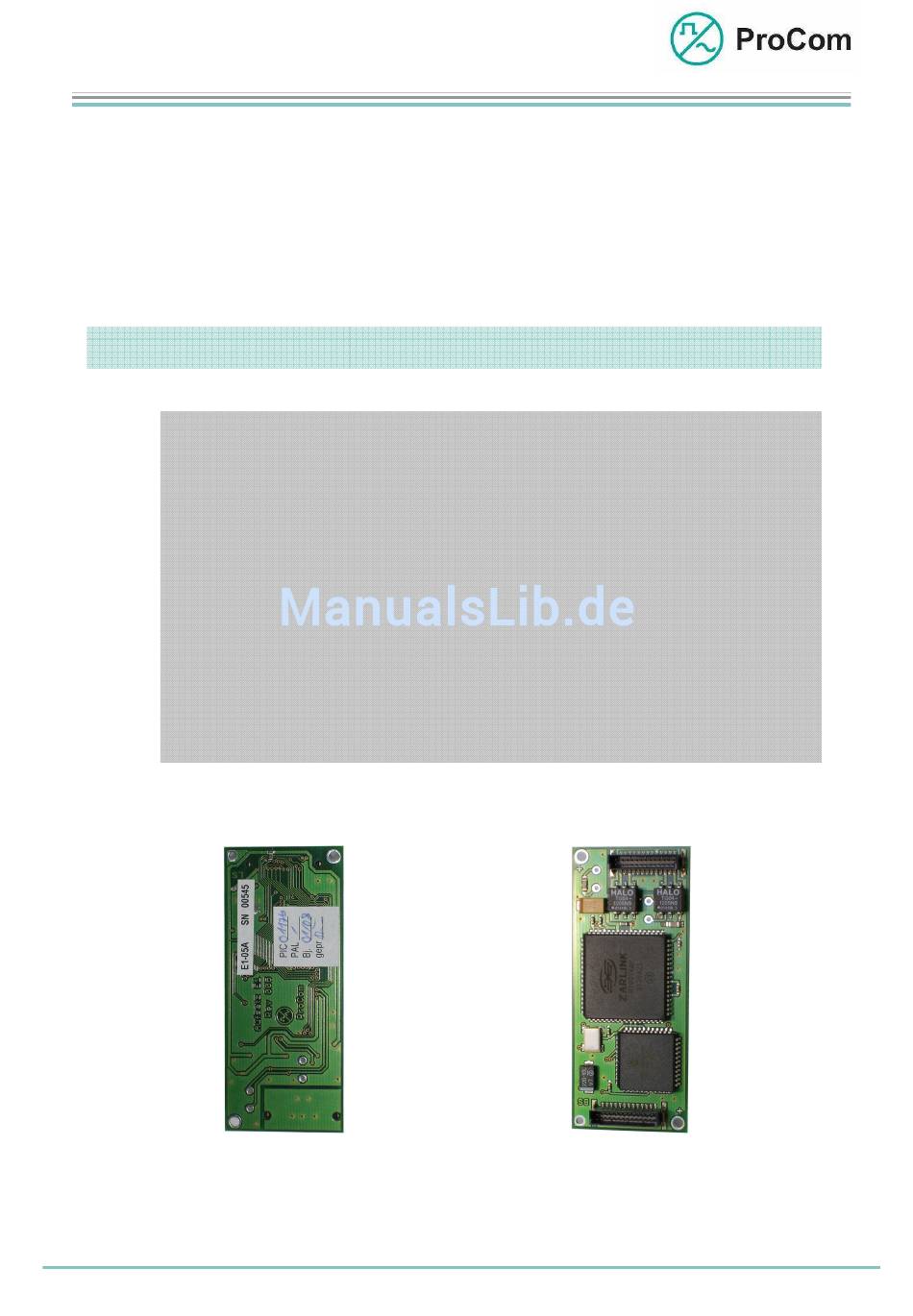

Abb. 1: Vorderseite E1- Aufsatz
Datum: 20.08.2008
⇒ HDB3- Code nach G.703
⇒ Kanal 0 und Kanal 16 (freier Zeichenkanal)
⇒ aus HDB3- Signal
⇒ aus 2MBit/s- Signal
(L- Nr. 2.861)
Seite: 1/7
Verfasser: HS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
Abb. 2: Rückseite E1- Aufsatz
Dokumenten-Nr.: DB_E1_ 2861_01

Werbung

loading

Verwandte Anleitungen für Procom E1- Aufsatz

Inhaltszusammenfassung für Procom E1- Aufsatz

  • Seite 1 Das E1- Modul ist zur Anlagenvernetzung direkt, per DSL-Modem oder anderer Übertragungstechnik verwendbar. Der E1- Aufsatz kann nur in Verbindung mit der Trägerkarte 4FTR oder der LCPU eingesetzt werden. Die 4FTR kann bis zu vier Module und die LCPU ein Modul aufnehmen.
  • Seite 2 Das folgende Blockschaubild veranschaulicht die generelle Funktionsweise des E1- Aufsatzes der 4FTR oder der LCPU. Blockschaltbild E1 Der E1-Tranceiverchip auf dem E1- Aufsatz wird mit 20 MHz getaktet. Die Kommunikation mit der DVS-21 und die Ansteuerung der Anzeige- LED’s regelt der Mikroprozessor.
  • Seite 3 Eine Umsetzung der Zeichenkanäle ist nicht erforderlich. Variante 3: Übertragung mittels transparenter Systeme Die 32 PCM- Kanäle vom E1- Aufsatz der DVS-21 werden transparent ohne Veränderung weiter geleitet (z.B. RiFu, Modem, MS1/4, ...). Die Verwendung von ZK0 oder ZK16 zur Signalisierung ist beliebig.
  • Seite 4 Zwei DVS- Systeme werden über z.B. je einen Multiplexer (z.B. XMP1) über ein ÜT- Netz miteinander verbunden. Die Geräte synchronisieren sich auf den externen Takt T3. Datum: 20.08.2008 Seite: 4/7 Verfasser: HS Dokumenten-Nr.: DB_E1_ 2861_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
  • Seite 5 Mindestens eine von 30 möglichen NF- Verbindungen ist aufgebaut (Kartensatzbezogene Anzeige) keine Gegenstelle gefunden (fehlende Verbindung) (Kartensatzbezogene Anzeige) Empfangen: Datentelegramm zur E1- Schnittstelle (Kartensatzbezogene Anzeige) Datum: 20.08.2008 Seite: 5/7 Verfasser: HS Dokumenten-Nr.: DB_E1_ 2861_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...

  • Seite 6: Technische Daten

    30 PCM- Nutzkanälen und 2 HDLC- Steuerkanälen Normen: ETSI ETS 300 011, ETS 300 166, ETS 300 233 Temperaturbereich: 0° C bis 45° C Gewicht (4FTR/LCPU): 155g Datum: 20.08.2008 Seite: 6/7 Verfasser: HS Dokumenten-Nr.: DB_E1_ 2861_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
  • Seite 7 Einbauhöhe (4FTR/LCPU): 3HE Einbaubreite (4FTR/LCPU): 6TE Maße (E1- Aufsatz): 34mm x 80mm (Höhe x Breite) Anzahl der Module: bis zu 4/1 Module pro 4FTR/LCPU Datum: 20.08.2008 Seite: 7/7 Verfasser: HS Dokumenten-Nr.: DB_E1_ 2861_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
