Datenblatt
4LSL
Lautsprecher Funktionskarte
Impedanzüberwachung von Lautsprecherkreisen
Auf einen Blick:
• Aktive Impedanzüberwachung auf 4 unabhängigen NF- Kanälen
(konfigurierbare Abweichungsgrenzen von 1% bis 99%)
• Kurzschluss- und Drahtbrucherkennung
• Erdschlussmeldung (Erkennung durch TG01) mit Zuord-
nung des Lautsprecherkreises
• Mindestlast-/ und Überlastüberwachung (2,5W/150W)
• Aufteilung von Lautsprecherkreisen durch unabhängige
Leistungsrelais
• Generierung von positiven bzw. negativen Beschallungs-
quittungen
Datum: 21.07.2008
4LSL

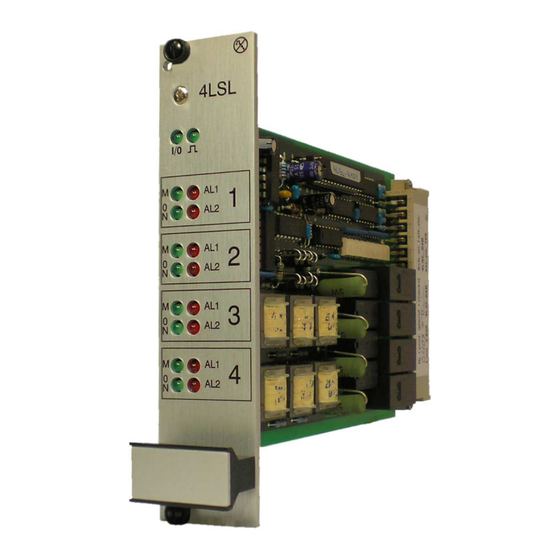

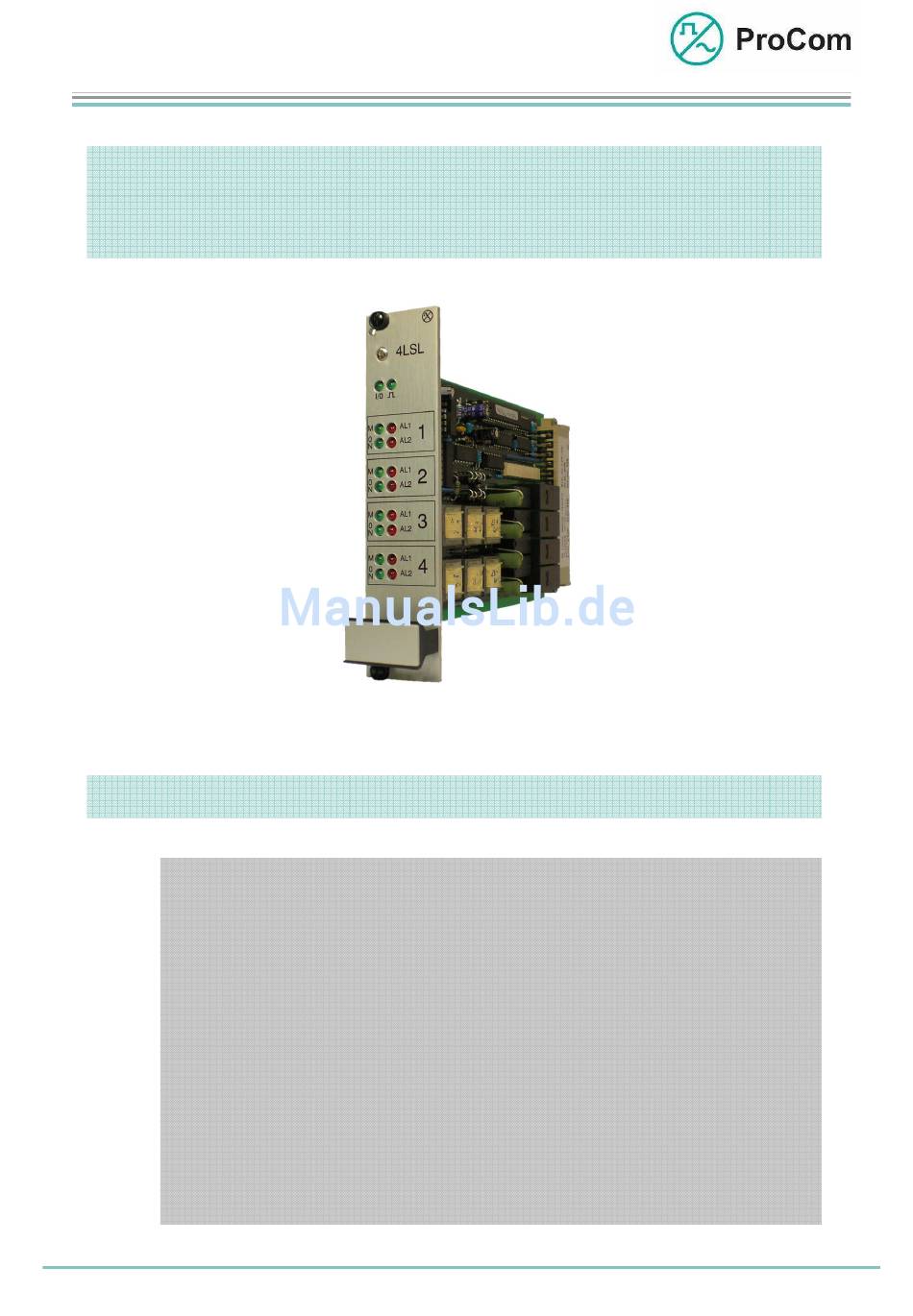

Abb. 4LSL (L- Nr. 2.830)
Seite: 1/8
Verfasser: HS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
Dokumenten-Nr.: DB_4LSL_2830_01
Werbung
Verwandte Anleitungen für Procom 4LSL
Inhaltszusammenfassung für Procom 4LSL
- Seite 1 Lautsprecherkreises • Mindestlast-/ und Überlastüberwachung (2,5W/150W) • Aufteilung von Lautsprecherkreisen durch unabhängige Leistungsrelais • Generierung von positiven bzw. negativen Beschallungs- quittungen Datum: 21.07.2008 Seite: 1/8 Verfasser: HS Dokumenten-Nr.: DB_4LSL_2830_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
- Seite 2 Die 4LSL dient der zyklischen Überwachung von Lautsprecherkreisen auf Impe- danzabweichung. Dafür wird ein Messton benötigt, der vom Einschub TG01 generiert wird. Die Funktion des Tongenerators wird vor jedem Messzyklus durch die 4LSL mit über- prüft. Kurzbeschreibung: Die 4LSL ist Teil einer Applikation für Impedanzüberwachung von Lautsprecher- kreisen und Lautsprecherkreis- Aufteilung.
- Seite 3 -48V TG01 Blockschaltbild 4LSL Die 4LSL besteht im Wesentlichen aus einer Steuereinheit, einem Messkreis und 4 voneinander unabhängigen Sätzen. Jeder Satz hat einen NF- Eingang (in der Regel vom Verstärker V100) und einen Lautsprecher- Ausgang. Für die Impedanzmessung wird der vom Tongenerator TG01 erzeugte Messton benötigt.
- Seite 4 Veränderungen des Impedanzverhaltens mit Hilfe des 4LSL-Einschubes überwacht. Hierzu wird der installierte und manuell überprüfte Lautsprecherkreis mit dem 4LSL-Einschub vermessen und dessen Impedanz ermittelt. Das dafür benötigte Referenzsignal (125Hz Ton) wird durch einen zweiten Karteneinschub (TG01) erzeugt und bereitgestellt.
- Seite 5 Hierzu generiert der 4LSL Messeinschub im Falle einer positiven Beschallung eine positive Beschallungsquittung. Zur Bewertung nimmt die 4LSL die Leistungsabgabe (Strom und Spannung) an dem LK auf und vergleicht diese mit konfigurierbaren Referenzwerten. Eine genügend hohe Leistungsaufnahme und der damit verbundene erzeug- te Schalldruck bewirkt eine positive „Beschallungsquittung“.
- Seite 6 Datenblatt 4LSL Lautsprecher Funktionskarte Inbetriebnahme Funktionen Der 4LSL Messeinschub beinhaltet zusätzliche Inbetriebnahme und Servicehil- fen zur besseren Kontrolle der Messeinrichtung bzw. der Lautsprecherkreise. Diese sind: Schaltbare Aussteuerungsanzeige (VU- Meter) zur genauen Kontrolle aller zu vermessenden Signale. Anzeige der wichtigsten Funktionen auf der Frontplatte.
- Seite 7 BUS- Eingaben erfolgen im Gegentakt mit dem Systemblinker Statusanzeige Impedanzvermessung und Pegelanzeige (Satzbezogen) Impedanzmessung aktiv / inaktiv / unterbrochen Statusanzeige Beschallung und Pegelanzeige (Satzbezogen) AL1/ Störmelde- LED und Pegelanzeige (Satzbezogen) Datum: 21.07.2008 Seite: 7/8 Verfasser: HS Dokumenten-Nr.: DB_4LSL_2830_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
-
Seite 8: Technische Daten
4LSL Lautsprecher Funktionskarte Technische Daten: Betriebsstrom (48V): max. 36mA Betriebsstrom (+5V): max. 38mA Temperaturbereich: 0° C bis 45° C Gewicht: 300g Einbauhöhe: Einbaubreite: Datum: 21.07.2008 Seite: 8/8 Verfasser: HS Dokumenten-Nr.: DB_4LSL_2830_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
