Datenblatt
DTA-012 / -030 / -048 / -066 / -084 / -114
Tischsprechstelle mit Meldungsanzeige
Tischsprechstelle mit Meldungsanzeige
DTA-048 als Sprechstelle
mit Meldungsanzeige
Auf einen Blick:
• Ausführung als Sprechstelle mit Meldungsanzeige (Standard)
oder als reines Störmeldetableau
für Innenräume (Leitstände, Warten, Schalträume etc.)
• Skalierbare Gehäuse mit 12, 30, 48, 66, 84 oder 114 Leuchtdrucktasten,
baugleiche Elektronik
• Hohe Reichweite dank analoger Sprachübertragung,
Steuer- und Signalisierungsdaten über robuste Modemverbindung
• Frei programmierbare Tastenfunktionen (z.B. EL / WL –Betrieb
mit Quittung, laut/leise, Alarmanzeige und -quittierung)
• Anschluss über steckbares Kabel in 4- oder 6-Draht-Technik
• Interner Funktionstest und Verbindungsprüfung
• Optional ohne Schwanenhalsmikrofon / mit Handmikrofon /
mit Kopf- Hör-/Sprechgarnitur (HeadSet)
Datum: 20.08.2008
DTA
Abb. 1
Seite: 1/6
Verfasser: VS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten

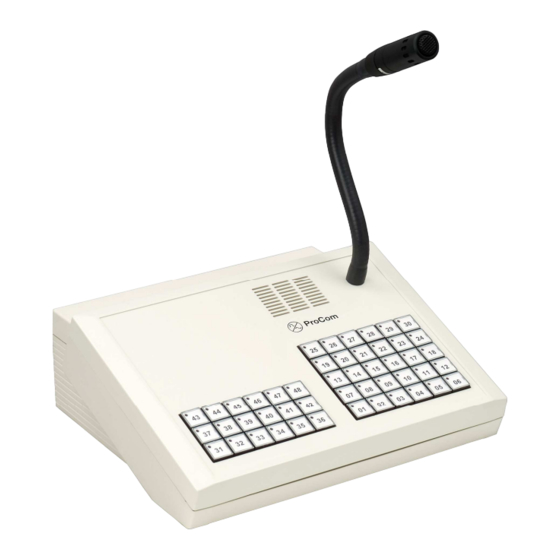

DTA-030 als Störmeldetableau
(Produktbeispiel)
Dokumenten-Nr.: DB_DTA-12-114_1059_01
www.dvs-21.de
Abb. 2
Werbung
Verwandte Anleitungen für Procom DTA -030
Inhaltszusammenfassung für Procom DTA -030
- Seite 1 • Anschluss über steckbares Kabel in 4- oder 6-Draht-Technik • Interner Funktionstest und Verbindungsprüfung • Optional ohne Schwanenhalsmikrofon / mit Handmikrofon / mit Kopf- Hör-/Sprechgarnitur (HeadSet) Datum: 20.08.2008 Seite: 1/6 Verfasser: VS Dokumenten-Nr.: DB_DTA-12-114_1059_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
-
Seite 2: Mechanische Daten
Anschlusskabel 2,5 m / 15 - poliger Sub-D Stecker, Wandanschlussdose Gewicht: ca. 2,5 kg (Bauform 1) / ca. 3,5 kg (Bauform 2) inklusive Zubehör und Verpackung Datum: 20.08.2008 Seite: 2/6 Verfasser: VS Dokumenten-Nr.: DB_DTA-12-114_1059_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten... - Seite 3 Sprechstelle mit Störmeldetableau Meldungsanzeige DTA-012 1.012 DTA-030 1.030 1.039 DTA-048 1.048 1.049 DTA-054 1.059 DTA-066 1.066 1.069 DTA-084 1.084 1.089 DTA-114 1.114 1.119 Datum: 20.08.2008 Seite: 3/6 Verfasser: VS Dokumenten-Nr.: DB_DTA-12-114_1059_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
-
Seite 4: Technische Daten
200mA Stromaufnahme (Empfang) mit Zusatzverstärker: max. 1200mA Leitungsimpedanz nominal: Frequenzbereich: 300–8.000Hz Mikrofon: dynamisch, direktional Regelbereich Dynamikkompressor: 20dB (Besprechungsabstand 10–30cm) Schalldruckpegel: >94dB (Abstand 1m) Datum: 20.08.2008 Seite: 4/6 Verfasser: VS Dokumenten-Nr.: DB_DTA-12-114_1059_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten... - Seite 5 Zustand der Anzeigeelemente nur während der aktiven Lampentestfunktion. Er überschreibt die LED Ausleuchtung nur zu Testzwecken und schaltet alle Anzeigeelemente nach Deaktivierung des Lampentests wieder in den Ausgangszustand. Datum: 20.08.2008 Seite: 5/6 Verfasser: VS Dokumenten-Nr.: DB_DTA-12-114_1059_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
- Seite 6 Zustandsänderung vorhanden ist. Erst wenn alle Zustandsänderungen quittiert sind verstummt der Signalton. Zur Kontrolle aller optischen und akustischen Elemente kann eine separate Taste als Lampen- und Signaltesttaste definiert werden. Datum: 20.08.2008 Seite: 6/6 Verfasser: VS Dokumenten-Nr.: DB_DTA-12-114_1059_01 © 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten...
