4DAV
NF- Schnittstelleneinschub, 2- Draht
Der NF- Schnittstelleneinschub 4DAV (Data and Voice) ist für die Anschaltung von
4 Sprechstellen in Zweidrahttechnik konzipiert.
Auf einen Blick:
• Digitale störunempfindliche Übertragung in Zweidrahttechnik
• Anschaltung von bis zu vier Sprechstellen
• Sprechstellenüberwachung über Steuertelegramme
• Überwachung der Sprechstellenspannung
• NF- Überwachungsfunktion (Sonderausführung)
• Regelbare Sende-/ Empfangspegel
Datum: 21.04.2010

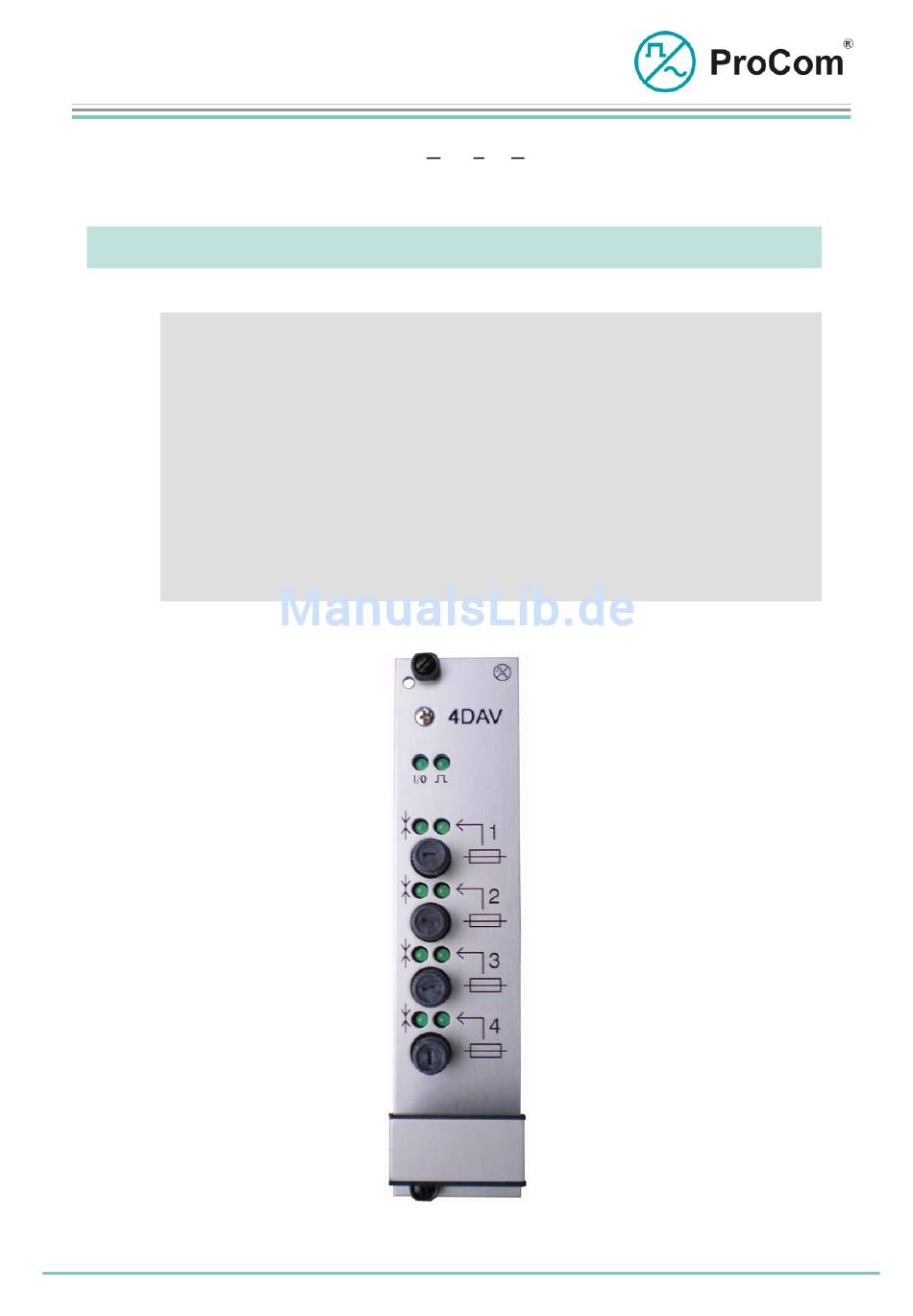

Abb. 4DAV (L- Nr. 2.302)
Seite: 1/5
Verfasser: HS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
Dokumenten-Nr.: DB_4DAV_ 2302_03
