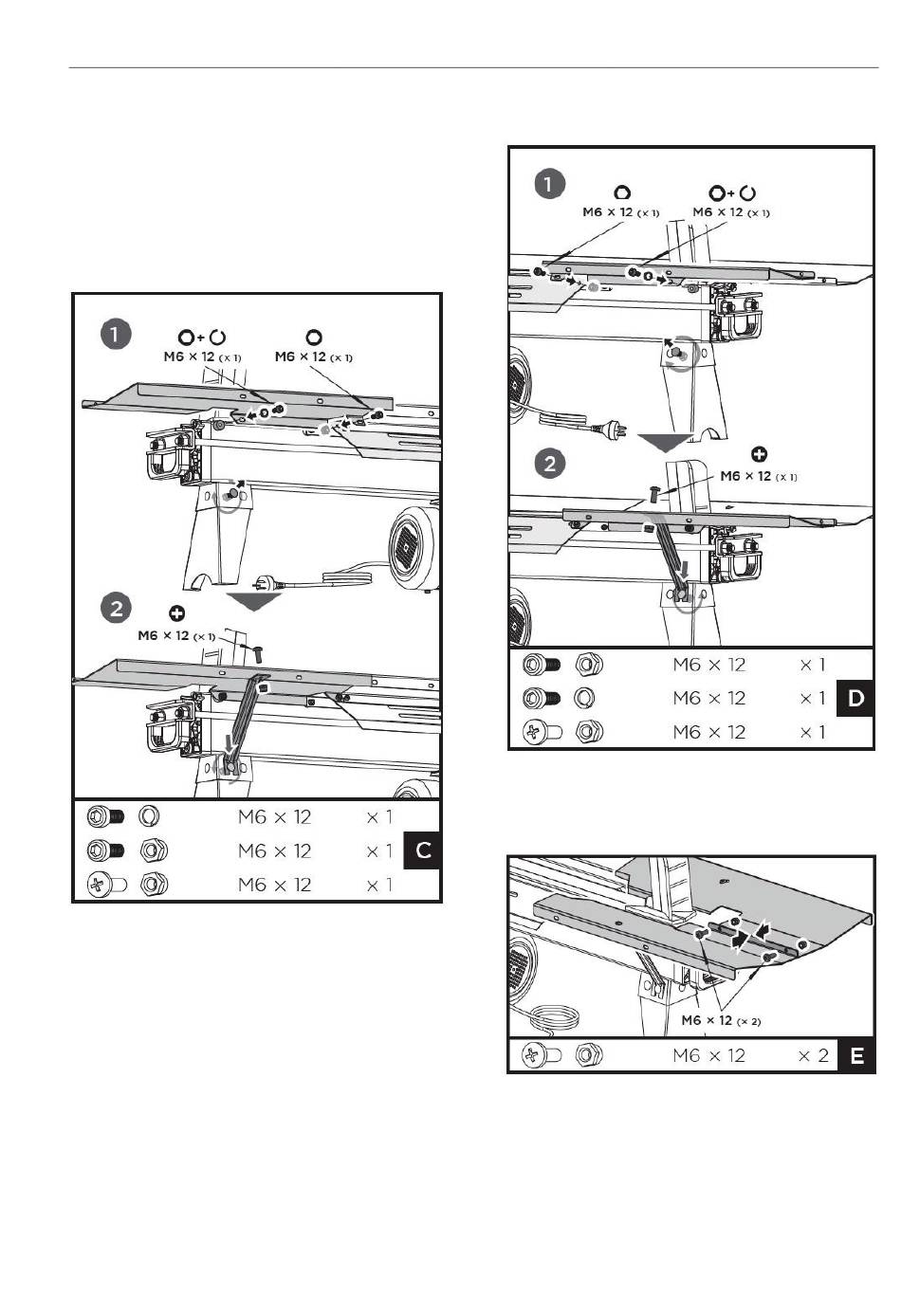

Lösen Sie die Schraube und die Mutter auf
der linken Seite des Vorderbeins, führen Sie
das offene Ende der Stützstrebe 1 auf die
Schraube und ziehen Sie die Mutter fest. Ver-
binden Sie das obere Ende der Stützstrebe 1
mit der Kreuzschlitzschraube M6×12 und der
Sicherungsmutter M6 mit der Holzablage 1
und ziehen Sie es dann fest.
3. Richten Sie die beiden Montagelöcher der
Holzablage 2 an den Löchern an der Vorder-
seite des Spalters aus. Setzen Sie eine Innen-
sechskantschraube M6×12 und Federring 6 in
die Befestigungsbohrung auf der rechten
Seite sowie die andere Innensechskant-
schraube M6×12 mit der Sicherungsmutter
M6 auf der linken Seite ein und ziehen Sie
beide fest. Lösen Sie die Schraube und die
Mutter an der rechten Seite des Vorderbeins,
setzen Sie das offene Ende der Stützstrebe 1
auf die Schraube und ziehen Sie die Mutter
fest. Verbinden und ziehen Sie das obere
Ende der Stützstrebe 1 mit der
BEDIENUNGS-
ANLEITUNG
Kreuzschlitzschraube M6×12 und der Siche-
rungsmutter M6 mit der Holzablage 2 fest.
4. Schließen Sie die Holzablage 1 und 2 mit
zwei M6×12 Schrauben und Sicherungsmut-
tern an.
