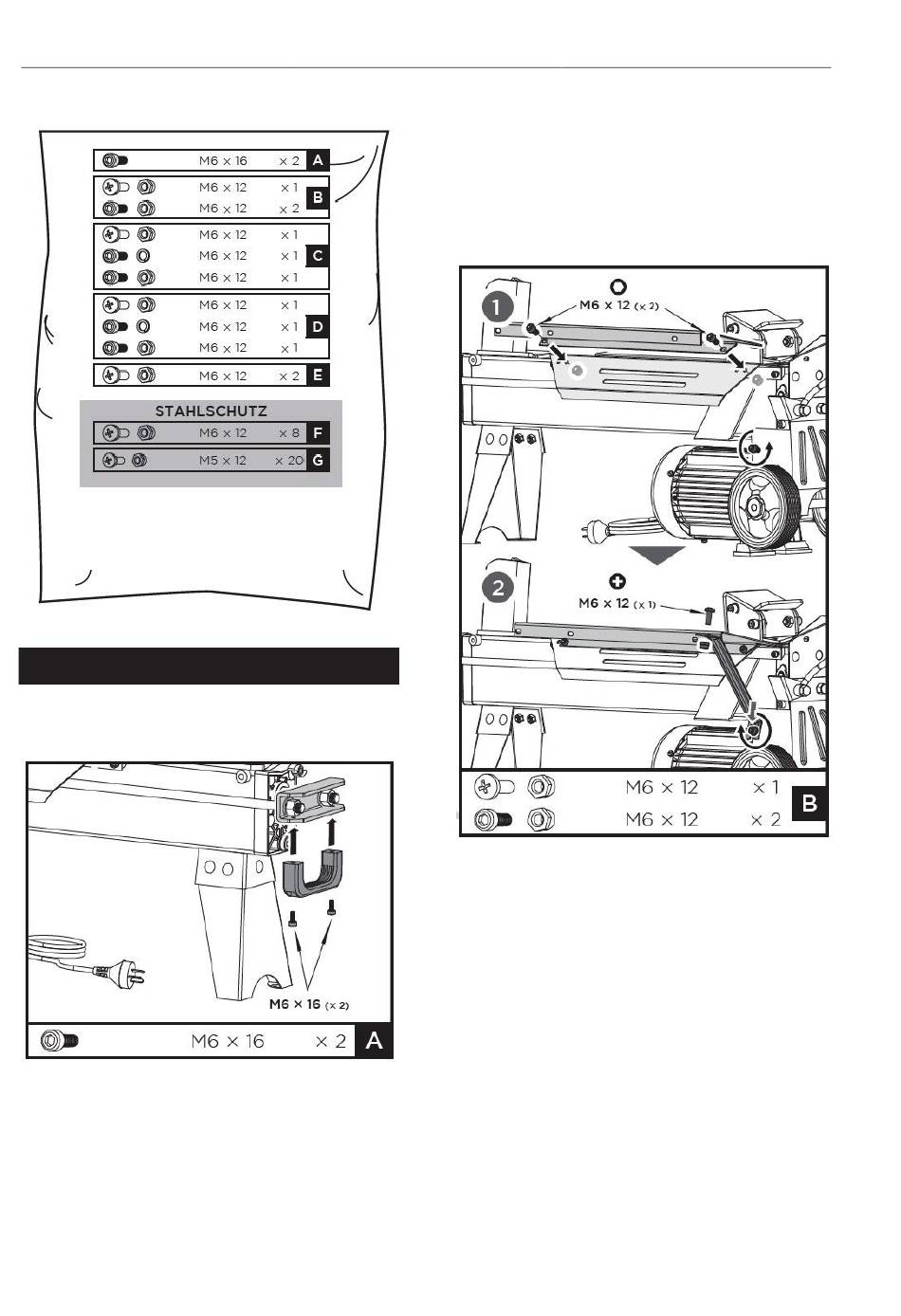

16. Beutel mit Kleinteilen:
Montage
Hebegriff
Befestigen Sie den Hebegriff mit zwei M6×16
Schrauben an der Halterung.
Holzablage
1. Montieren Sie die Schutzbodenplatte an
die hintere Führungsplatte und befestigen Sie
sie mit zwei M6×12 Innensechskantschrau-
ben und Sicherungsmuttern. Lösen Sie die In-
nensechskantschraube und die große Unter-
legscheibe an der Radhalterung, führen Sie
BEDIENUNGS-
ANLEITUNG
das offene Ende der Stützstrebe 2 zwischen
die große Unterlegscheibe und die Radhalte-
rung und ziehen Sie die Schraube fest. Befes-
tigen Sie das obere Ende der Stützstrebe 2
mit der Kreuzschlitzschraube M6 ×12 und der
Sicherungsmutter M6 an der Schutzboden-
platte.
2. Richten Sie die beiden Montagelöcher der
Holzablage 1 an den Löchern auf der Rück-
seite des Spalters aus. Setzen Sie eine Innen-
sechskantschraube M6×12 und Federring 6 in
die Befestigungsbohrung auf der linken Seite
sowie die andere Innensechskantschraube
M16×12 mit der Sicherungsmutter M6 auf
der rechten Seite ein und ziehen Sie beide
fest.
