Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Bauanleitung
D
Building instructions
GB
Notice de construction
F
Instruzioni di montaggio
I
Instrucciones de montaje
ES
Abbildungen
Illustrations
Illustrations
Illnstrazioni
Iiustraciónes

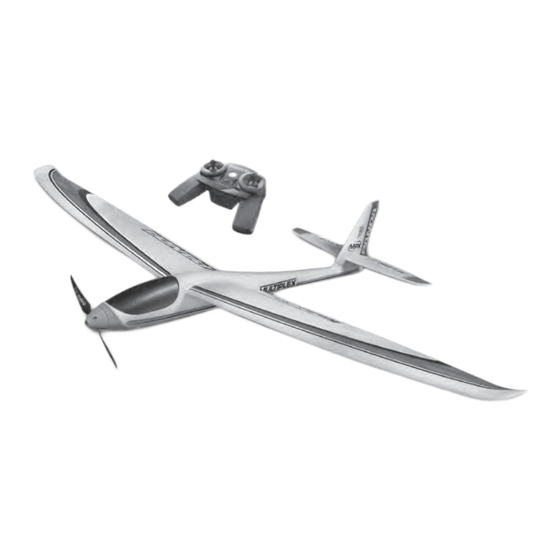

Erhältliche Varianten / Available versions / Version D disponible / Varianti disponibili / Variantes disponibles
# 21 4268
Panda Sport
Panda Sport
© Copyright by MULTIPLEX 2013
... 24 + 25
# 26 4268
# 26 4272
Panda Sport
# 1 3268
Panda
Ersatzteile
Replacement parts
Pièces de rechanges
Parti di ricambio
Repuestos
# 26 4269
# 1 3268
Panda
Panda
# 1 3269
Panda
2 ... 9
10 ... 17
18 ... 29
30 ... 37
38 ... 45
46 + 47
# 1 3269
Panda
Version 1.0
Werbung
Verwandte Anleitungen für Multiplex RTF Panda M1+3
Inhaltszusammenfassung für Multiplex RTF Panda M1+3
- Seite 1 Erhältliche Varianten / Available versions / Version D disponible / Varianti disponibili / Variantes disponibles # 21 4268 # 26 4268 # 26 4272 # 26 4269 # 1 3268 # 1 3269 Panda Sport Panda Sport Panda Sport Panda Panda Panda © Copyright by MULTIPLEX 2013 Version 1.0...
- Seite 2 WERDEN! ABNEHMBARE KLEINTEILE DES MODELLS KÖNNEN VON KINDERN UNTER 3 JAHREN VERSCHLUCKT WERDEN. ERSTICKUNGSGEFAHR! Beim Betrieb des Modells müssen alle Warnhinweise der BETRIEBSANLEITUNG beachtet werden. Die Multiplex Mo- dellsport GmbH & Co. KG ist nicht haftungspflichtig für Verluste und Beschädigungen jeder Art, die als Folge falschen Betriebes oder Missbrauches dieses Produktes, einschließlich der dazu benötigten Zubehörteile entstehen.
- Seite 3 Modell, des Akkus und des Ladegerätes beachten, Elektronik vor Wasser schützen. Auf aus- reichende Kühlung bei Regler und Akku achten. Die Anleitungen unserer Produkte dürfen nicht ohne ausdrückliche Erlaubnis der Multiplex Modellsport GmbH & Co. KG (in schriftlicher Form) - auch nicht auszugsweise in Print- oder elektronischen Medien reproduziert...
- Seite 4 # 1 3268 / # 1 3269 Machen Sie sich mit dem Bausatz vertraut! MULTIPLEX - Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach Stückliste) vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind.
- Seite 5 Wichtiger Hinweis Dieses Modell ist nicht aus Styropor ™! Daher sind Verklebungen mit Weißleim, Polyurethan oder Epoxy nicht möglich. Diese Kleber haften nur oberflächlich und platzen im Ernstfall einfach ab. Verwenden Sie nur Cyanacrylat-/Sekunden- kleber mittlerer Viskosität, vorzugsweise Zacki -ELAPOR® # 59 2727, der für ELAPOR® Partikelschaum optimierte und angepasste Sekundenkleber.
- Seite 6 Empfänger fürs Binden vorbereiten Schaum an der Stirnseite der Leitwerke geringfügig zu- Bringen Sie Sender und Empfänger nahe zueinander sammenzudrücken. Dies funktioniert am einfachsten wenn dann den Antriebsakku anstecken. Die Sendeleistung ist Sie die Leitwerkshälfte mit der Stirnseite auf die Tischkan- während des Binding stark verringert.
- Seite 7 örtlichen Modellflugvereinen. Nach Adressen können Sie Lehrer-Schüler Stick # 4 5183, zwei MULTIPLEX Sendern Ihren Händler befragen. und einem geübten Lehrer kann der Schüler das Fliegen Vor dem ersten Flug unbedingt einen Reichweitentest materialschonend erlernen. Nach kurzer Zeit wird der durchführen! Halten Sie sich dabei an die Vorgaben des...
- Seite 8 Erhältliche Varianten (grün) Baukasten (vorgesehen für Motor BL-O 2812-1100) # 21 4268 KIT Panda Sport (grün) # 26 4268 RR Panda Sport Fertigmodell, Servos, Regler, Motor BL-O 2812-1100 (grün) # * 26 4272 *RR+ Panda Sport Fertigmodell, Servos, Regler, Motor BL-O 2812-1100, Empfänger, Akku (orange) Fertigmodell, Servos, Regler / Empfänger, Motor 400 6V, Akku # 26 4269 RR+ Panda 1 3268 RTF Panda Mode 1 und 3 (orange) Fertigm.
- Seite 9 Lfd. Stückzahl Bezeichnung Material Abmessungen RR RR+ RTF Propeller, Mitnehmer, Spinner Panda 0 *0/1 Propellermitnehmer (Panda) orange Kunststoff Fertigteil 0 *0/1 Spinner (Panda) orange Kunststoff Ø 39mm 0 *0/1 Mitnehmer mit Spannkonus Metall Ø2,3 / M6 / 6kt SW13 0 *0/2 Klappluftschraubenblatt Kunststoff 6 x 3"...
- Seite 10 UNDER THREE YEARS. CHOKING HAZARD! All the warnings in the OPERATING INSTRUCTIONS must be observed whenever the model is operated. Multiplex Modellsport GmbH & Co. KG accepts no liability for loss or damage or any kind which occurs as a result of incorrect operation or misuse of this product, including the accessories required for its operation.
- Seite 11 Ensure that the speed controller and battery are adequately cooled. The instructions which accompany our products must not be reproduced and / or published, in full or in part, in print or any electronic medium, without the express written approval of Multiplex Modellsport GmbH & Co. KG.
- Seite 12 Examine your kit carefully! MULTIPLEX model kits are subject to constant quality checks throughout the production process, and we sincerely hope that you are completely satisfied with the contents of your kit. However, we would ask you to check all the parts (referring to the Parts List) before you start construction, as we cannot exchange components which you have already modified.
- Seite 13 Important note This model is not made of Styrofoam™, and it is not possible to glue the material using white glue, polyurethane or epoxy; these adhesives only produce superficial joints, and simply break away under stress. Please be sure to use medium-viscosity cyano-acrylate glue exclusively, preferably Zacki ELAPOR®...
- Seite 14 pressed in, and then release the button again. The Status 7. Wings LED flashes yellow at a high rate. Temporarily fit the wings on the fuselage by pushing them together until the teeth engages. Prepare the receiver for binding The wings are separated by pulling the lug forward towards Place the transmitter and receiver close to each other.
- Seite 15 “landing out” in the valley. We - the MULTIPLEX team - hope you have many hours of pleasure building and flying your new model. 14. Trainer mode operations...
-
Seite 16: Available Versions
Available versions (green) Kit (intended for BL-O 2812-1100 motor) # 21 4268 KIT Panda Sport (green) # 26 4268 RR Panda Sport Ready-built model, servos, controller, BL-O 2812-1100 motor (green) #*26 4272 *RR+ Panda Sport Ready-built model, servos, controller, BL-O 2812-1100 motor, receiver, battery (orange) Ready-built model, servos, controller / receiver, 400 6V motor, battery # 26 4269 RR+ Panda... - Seite 17 Part No. Quantity Description Material Dimensions RTF Panda propeller, prop driver, spinner *0/1 Panda propeller hub, orange Plastic Ready made *0/1 Panda spinner, orange Plastic 39 mm Ø *0/1 Prop driver and taper collet Metal 2.3 Ø / M6 / hex. 13 A/F *0/2 Folding propeller blade Plastic...
- Seite 18 Lors de l’utilisation de votre modèle il est impératif de respecter toutes les indications relatives aux dangers décrits dans la NOTICE D’UTISATION. La société Multiplex Modellsport GmbH & Co. KG ne peut pas être tenue pour responsable concernant la perte ou tout type d’endommagement de votre modèle résultant à un abus ou une mauvaise utilisation de ce produit, ainsi que des accessoires.
- Seite 19 Toute reproduction / publication sous forme papier ou électronique, même partielle, des notices de nos différents produits sont strictement interdit sauf par autorisation exclusive de le société Multiplex Modellsport GmbH & Co. KG (sous forme écrite).
- Seite 20 Familiarisez-vous avec le kit d’assemblage! Les kits d’assemblages MULTIPLEX sont soumis pendant la production à des contrôles réguliers du matériel. Nous espérons que le contenu du kit répond à vos espérances. Nous vous prions de vérifier le contenu (suivant la liste des pi- èces) du kit avant l’assemblage, car les pièces utilisées ne sont pas échangées.
- Seite 21 Information importante Ce modèle n’est pas en polystyrène™! De ce fait un collage avec de la colle blanche, polyuréthane ou époxy n’est pas possible. Ces colles ne tiennent que superficiellement et cassent sous une contrainte trop importante. N’utilisez que des colles cyanoacrylate / colle rapide de viscosité moyenne, de préférence notre Zacki-ELAPOR® # 59 2727 qui est optimisé...
- Seite 22 Préparation émeteuer Pour le démontage, appuyez sur les positions marquées „X“ de la profondeur 8 afin de libérer les attaches. Appuyez sur la touche Multifonctions et allumez l’émetteur relâchez ensuite de nouveau la touche. La LED clignote à Fig. 5 un rythme rapide en jaune.
- Seite 23 # 1 3268 # 1 3269 Panda Panda Abbildungen Illustrations Illustrations Illnstrazioni Iiustraciónes...
- Seite 24 2.1 (4x) pic. 01 - + - + - + Li-BATT FX 2/1-950 pic. 02 pic. 03...
- Seite 25 pic. 04 pic. 05 pic. 06 pic. 07 pic. 08 pic. 09 # 1 3268 # 1 3269 Panda Panda 2.1 (4x) pic. 10 pic. 11...
- Seite 26 MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1 D-75015 Bretten-Gölshausen www.multiplex-rc.de ...
- Seite 27 Pour cela, les occasions se présentent souvent en soirée. Si vous n’avez pas encore d’expérience dans le utilsant deux émetteurs MULTIPLEX tout en prenant soin domaine du modèle réduit i lest vivement conseillé de ce du modèle. Après peu de temps l’élève peut prendre seul faire aider par une personne expérimentée.
- Seite 28 Version D disponible (vert) Kit (prévu pour un moteur type BL-O 2812-1100) # 21 4268 KIT Panda Sport (vert) Modèle terminé, servos, régulateur, moteur BL-O 2812-1100 # 26 4268 RR Panda Sport (vert) Modèle terminé, servos, régulateur, moteur BL-O 2812-1100, récepteur, accu # *26 4272 *RR+ Panda Sport # 26 4269 RR+ Panda (orange Modèle terminé, servos, régulateur / récepteur, moteur 400 6V, accu...
- Seite 29 Nombre Désignation Matériel Dimensions RTF Hélice, entraîneur, cône Panda Entraîneur d’hélice (Panda) orange Plastique Complet *0/1 Cône (Panda) orange Plastique Ø 39mm *0/1 *0/1 Entraîneur avec cône tendeur Métal Ø2,3 / M6 / 6kt SW13 *0/2 Pales pour hélice rabattable Plastique 6 x 3»...
- Seite 30 Sicurezza per gli aeromodelli MULTIPLEX Il modello NON È UN GIOCATTOLO nel senso comune del termine. Con la messa in funzione del modello l’utente dichiara di conoscere e aver capito il contenuto delle istruzioni per l’uso, in particolare le avvertenze sulla sicurezza, gli interventi di manutenzione, le limitazioni di funzionamento e i vizi.
- Seite 31 Fare attenzione che il regolatore e il pacco batteria siano sufficientemente raffreddati. Le istruzioni dei nostri prodotti non devono essere riprodotte e /o pubblicate senza espressa autorizzazione della Multiplex Modellsport GmbH & Co. KG (per iscritto) - neanche solo in parte né sotto forma di stampa né in formato elettronico.
- Seite 32 Acquistate familiarità con il kit di montaggio! Le scatole di costruzione per modelli MULTIPLEX sono soggette, in fase di costruzione, a continui controlli relativi alla qualità del materiale. Ci aguriamo che siate soddisfatti del contenuto della scatola di costruzione. Vi preghiamo comun- que di verificare tutti i pezzi (in base alla distinta) prima dell’uso, in quanto i componenti già...
- Seite 33 Nota importante Questo modello non è in Styropor ™! Pertanto non è possibile incollare con colla vinilica, poliuretano o colla epoxy. Queste colle aderiscono solo superficialmente e non tengono in caso di emergenza. Utilizzare unicamente colla istanta- nea in cianoacrilato a viscosità media, preferibilmente Zacki ELAPOR® # 59 2727, perfezionata e adattata all’espanso ELAPOR®.
- Seite 34 Preparate la ricevente per il collegamento sullo spigolo del tavolo spostandola avanti indietro Avvicinare la radio e la ricevente l‘una all‘altra. La potenza di esercitando leggera pressione. trasmissione è molto ridotta durante il Binding. Forse si deve L‘espanso può essere leggermente tagliato con un coltello. ridurre la distanza a 20 cm o meno.
- Seite 35 Noi, il team della MULTIPLEX vi auguriamo buon diverti- 14. Funzionamento istruttore / allievo mento e tanto successo durante l’assemblaggio e anche Grazie alle sue docili caratteristiche di volo e alla sua dopo, durante il volo.
- Seite 36 Varianti disponibili (verde) Scatola di montaggio (predisposto per il motore brushless-O 2812-1100) # 21 4268 KIT Panda Sport (verde) Modello finito, servi, regolatore, motore brushless -O 2812-1100 # 26 4268 RR Panda Sport (verde) Modello finito, servi, regolatore, motore brushless -O 2812-1100, ricevente, # *26 4272 *RR+ Panda Sport pacco batteria (arancione) Modello finito, servi, regolatore / ricevente, motore 400 6V, caricabatteria...
- Seite 37 Pos. Descrizione Materiale Dimensioni Set filo di ferro e baionette (montato eccetto che per KIT) RR RR+ RTF Baionetta superficie alare quadrangolare ALU 8 x 6 x 300mm Filo di acciao per timone di quota con Z. Metallo Ø0.8 x 535mm Filo di acciao per direzionale con Z.
- Seite 38 MENORES DE 3 AÑOS! ¡PELIGRO DE ASFIXIA! Al manejar el modelo deben respetarse todas las advertencias del MANUAL DE INSTRUCCIONES. Multiplex Modellsport GmbH & Co. KG no será responsable de las pérdidas y daños de cualquier tipo que puedan ocurrir debido a un manejo erróneo y/o indolente de este producto, incluyendo cualquiera de los accesorios necesarios para su uso.
- Seite 39 Otros riesgos Incluso utilizando el modelo según las normas y respetando todos los aspectos de seguridad, siempre hay un riesgo determinado. Por tanto, un seguro de responsabilidad civil es obligatorio. En caso de que vaya a entrar en un club o una asociación, puede realizar la gestión del seguro por esa vía.
- Seite 40 ¡Familiarícese con su Kit! Durante la producción, los kits de MULTIPLEX se someten a continuos controles de material. Esperamos que el conte- nido del kit sea de su agrado. Aun así, le rogamos, que compruebe que todas las piezas (según la lista de componen- tes) están incluidas antes de empezar a montar, ya que cualquier pieza que haya sido manipulada no podrá...
- Seite 41 Aviso importante: ¡Este modelo no es de Styropor ™! Por tanto, no debe usar cola blanca, poliuretano o Epoxy para las uniones. Estos pegamentos solo producen una unión superficial y que se despega fácilmente. Utilice exclusivamente pegamen- tos con base de cianocrilato de viscosidad media, preferentemente Zacki -ELAPOR® # 59 2727, que está optimizado para las partículas de ELAPOR®...
- Seite 42 sible puesta en marcha del motor, no se puedan producir Nota: Compruebe que el estabilizador pueda moverse con daños, por seguridad, retire la hélice. facilidad. Puede que sea necesario presionar ligeramente la espuma de la parte frontal del estabilizador. Esto funciona Preparar la emisora para la asociación mejor colocando las mitades del estabilizador con la parte Encienda la emisora con la tecla multifunción presionada...
- Seite 43 Con el stick sin cables profesor- alumno # 4 5183, dos emisoras MULTIPLEX y un profesor experi- MULTIPLEX Modellsport GmbH & Co. KG mentado, el alumno puede aprender a volar protegiendo el...
- Seite 44 Variantes disponibles (verde) Kit (previsto para motor BL-O 2812-1100) # 21 4268 KIT Panda Sport (verde) Modelo listo, servos, regulador, motor BL-O 2812-1100 # 26 4268 RR Panda Sport (verde) Modelo listo, servos, regulador, motor BL-O 2812-1100, receptor, batería # *26 4272 *RR+ Panda Sport (naranja) Modelo listo, servos, regulador / receptor, motor 400 6V, batería # 26 4269 RR+ Panda 1 3268 RTF Panda Modo 1 y 3...
- Seite 45 Posición Cantidad Descripción Material Dimensiones RTF Varillas y largueros (montados excepto en KIT) Larguero de las alas Aluminio, cuadrangular 8 x 6 x 300mm. Varilla para el T. de Prof. con forma de Z. Metal Ø0.8 x 535 mm. Varilla para el T. de Dir. con forma de Z. Metal Ø0.8 x 565 mm.
- Seite 46 # 26 4269 # 1 3269 # 1 3268 Zubehör / Accesories: Artikel-Nr. Bezeichnung Designation Lfd. Stück Artikel-Nr. Bezeichnung Designation Lfd. Stück # 72 4648 Dekorbogen Decal # 22 4269 Tragflächen Wings # 22 4268 Rumpf Fuselage Tragfläche links, rechts 5, 6 Wing L.H./R.H.
- Seite 47 rsatztEilE parE parts piècEs détachéEs # 22 4270 # 72 4648 # 22 4271 # 22 4269 Dekorbogen/ Decal sheet/ Höhenleitwerk links, rechts/ Tragflächen/ Wings/ Ailes Kleinteilesatz/ Small parts set/ Kit de petit nécessaire Tailplane L.H./R.H./ Planche de décoration Profondeur gauche, droite (# 68 3112) 5 St.
- Seite 48 MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestr. 1 D-75015 Bretten-Gölshausen www.multiplex-rc.de ...
