Laser Current (mA): Hier können Sie den Laserstrom für den Pumplaser einstellen, um die Pumpleistung
anzupassen. Das Maximum liegt bei 100 mA, allerdings wird der Strom auch durch die Einstellung der
maximalen Stromstärke im KLD101 Lasertreiber begrenzt; siehe Abschnitt 7.2.2.
11.6
Delay Adjust Tab
In diesem Tab, wie in Abbildung 155 gezeigt, wird die Messung der Verzögerungskompensation durchgeführt, wie
in den Abschnitten 4.2.3, 7.4.5 und 7.5.3 erläutert. Das Diagramm zeigt die Koinzidenzzählraten der Detektoren
T&A bzw. T&B in Abhängigkeit der Verzögerung zwischen den Detektoren.
Auf der linken Seite des Diagramms und im Graph-Bereich befinden sich die folgenden Bedienelemente:
•
Detector Delay Start / Detector Delay End: Hier werden die Start- und Endpunkte des
Verzögerungsoffsets festgelegt. Die Detektoren A und B werden um den angegebenen Betrag im
Verhältnis zum Detektor T verzögert. Der Mindestwert ist -100 ns und der Maximalwert beträgt 100 ns.
Der Standardbereich von -16 ns bis 16 ns sollte die meisten Fälle abdecken. Kleinere Bereiche können
gewählt werden, um die Messzeit zu verkürzen.
•
Step Width: Hier wird die Schrittweite der Messung eingestellt. Das Minimum ist 0,001 ns. Der
Standardwert von 0,5 ns bietet einen guten Kompromiss zwischen Messzeit und Präzision. Größere
Schrittweiten können gewählt werden, um die Messung zu beschleunigen.
•
Integration Time: Hier wird die Zeit festgelegt, über die die Zählungen für einen einzelnen Datenpunkt
gesammelt werden. Das Minimum beträgt 10 ms. Längere Zeiten führen zu weniger Rauschen, erhöhen
aber die Messzeit. Der Standardwert von 300 ms bietet einen guten Kompromiss.
•
Coincidence Window: Legen Sie das Zeitfenster fest, in dem zwei Ereignisse als Koinzidenz gezählt
werden, wie in Abschnitt 4.2.2 definiert.
•
Delay A/B to T: Stellen Sie die Zeitverzögerungskompensation für jeden Kanal ein, wie sie aus der
Messung ausgelesen wird. Diese Werte werden für alle anderen Messungen in der Software verwendet
und kompensieren die durch die Elektronik und die Unterschiede in der optischen Weglänge verursachte
Verzögerung.
•
Start Measurement: Wenn Sie auf diese Schaltfläche klicken, wird eine Messung gestartet. Wenn die
automatische Lasersteuerung ausgeschaltet ist (Standardeinstellung) und die Software feststellt, dass der
Laser nicht aktiviert ist, wird eine Erinnerung zum Einschalten des Lasers angezeigt. Während einer
laufenden Messung ändert sich die Schaltfläche zu Stop Measurement und kann verwendet werden, um
die Messung vorzeitig zu beenden.
Seite 154

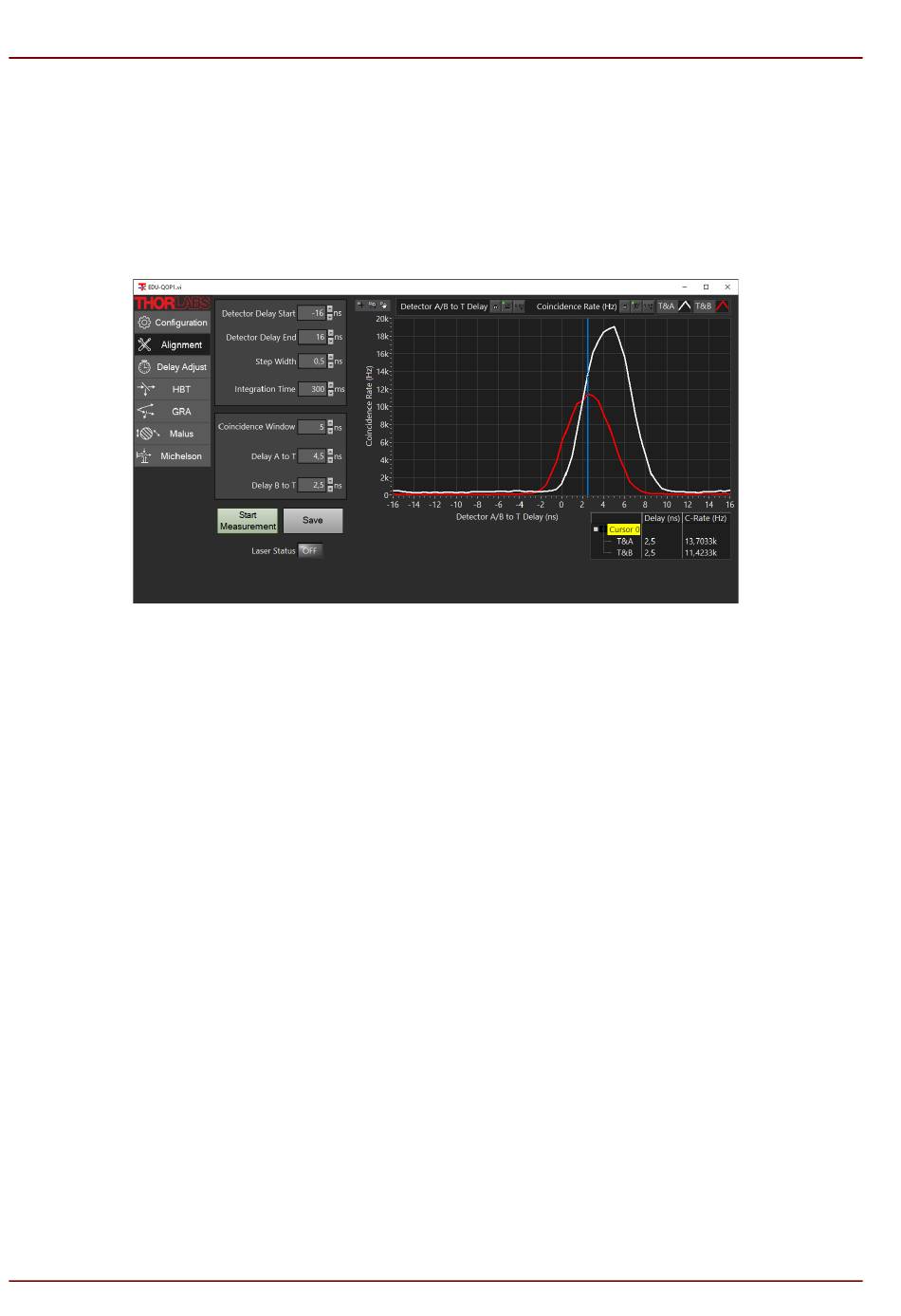

Abbildung 155 Delay Adjust Tab
