Rackmontage des Chassis

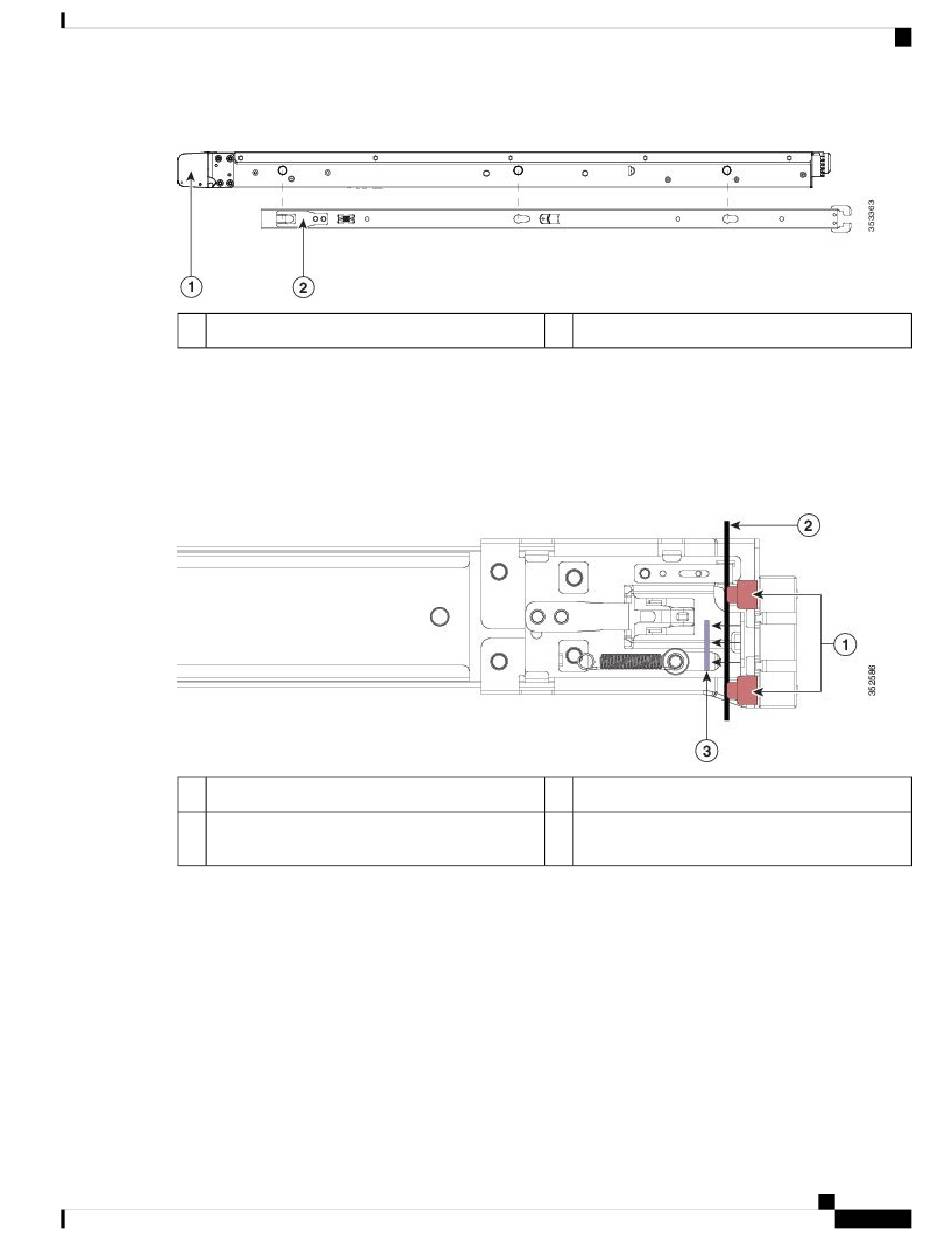

Abbildung 32: Montage der Innenschienen an den Seiten des Servers
Vorderseite des Chassis
1
Schritt 2
Öffnen Sie die vordere Halterungsplatte an beiden Laufschienen. Die Vorderseite der Laufschiene verfügt über
eine gefederte Halterungsplatte, die geöffnet werden muss, bevor Sie die Montagestifte in die Löcher der Rack-Säule
stecken können.
Drücken Sie den grünen Pfeilknopf an der Außenseite der Baugruppe nach hinten, um die Halterungsplatte zu
öffnen.
Abbildung 33: Vorderer Sicherungsmechanismus; Innenseite Vorderseite
1
Vordere Montagestifte
3
Sicherungsplatte in nach hinten gezogener und
geöffneter Position illustriert
Schritt 3
Installieren der Laufschienen im Rack:
a) Richten Sie die Vorderseite einer Laufschiene an den vorderen Rack-Säulenlöchern aus, die Sie verwenden
möchten.
Das vordere Ende der Laufschiene legt sich um die Außenseite der Racksäule und die Montagestifte werden
von außen vorn in die Racksäulenlöcher gesteckt.
Hinweis
b) Schieben Sie die Montagestifte von der Außenseite der Vorderseite in die Rack-Säulenlöcher.
c) Drücken Sie die Entriegelungstaste der Sicherungsplatte mit der Aufschrift „PUSH". Die gefederte
Sicherungsplatte schließt sich und verriegelt die Stifte.
Die Rack-Säule muss sich zwischen den Montagestiften und der offenen Sicherungsplatte befinden.
Hardwareinstallationsanleitung für die Cisco Email Security Appliance C195, C395, C695 und C695F
Sicherungsclip auf der Innenschiene
2
2
Rack-Säule
Rackmontage des Chassis
