LEDs auf der Rückseite

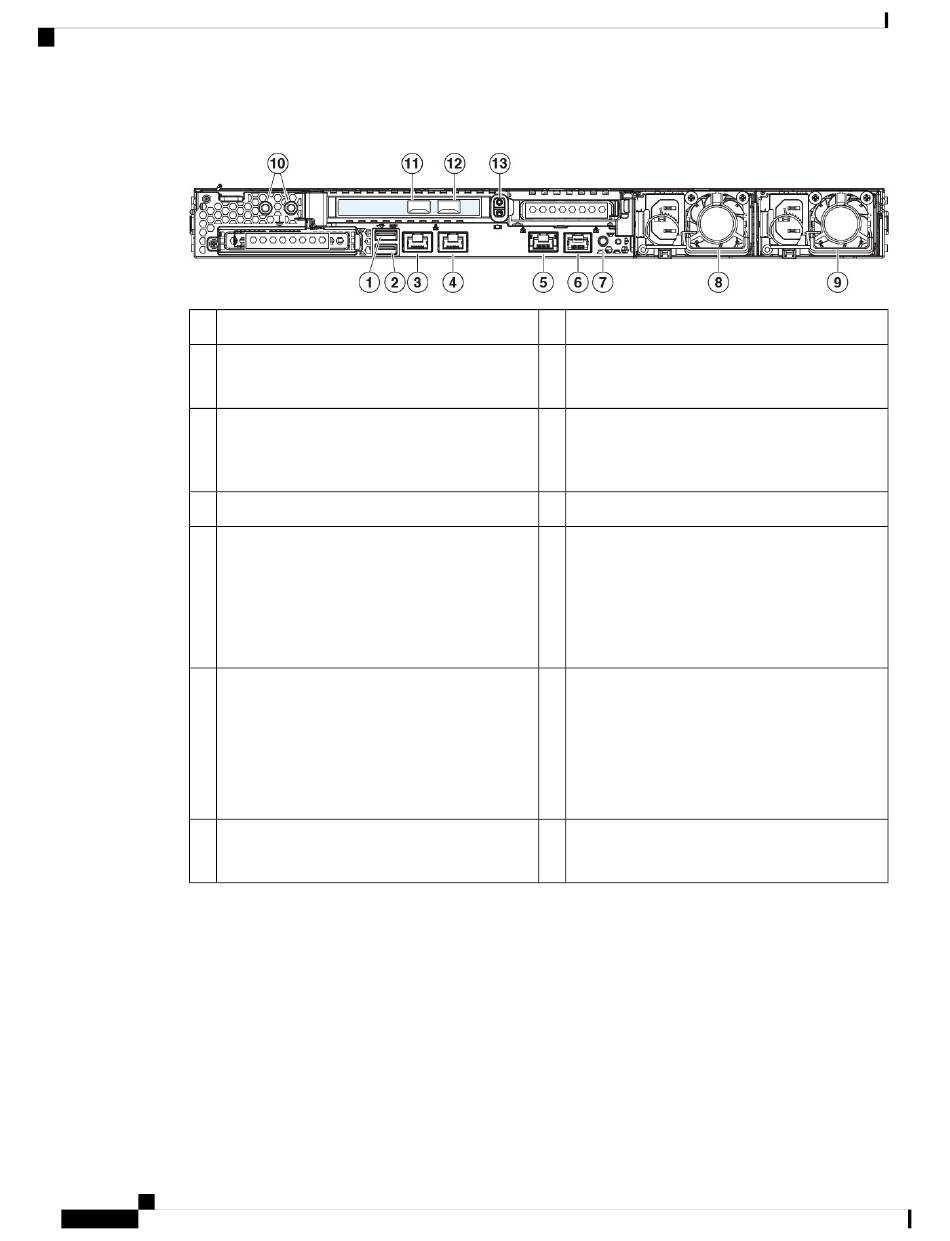

Abbildung 10: Rückseite der C695F
1
3
5
7
9
11
13
LEDs auf der Rückseite
Die folgende Abbildung zeigt die LEDs an der Rückseite des Modells ESA C195 und beschreibt deren Status.
C395, C695 und C695F haben die gleichen LEDs, jedoch mehr Datenschnittstellen; die Beschreibungen der
Geschwindigkeits- und Status-LEDs sind identisch.
Hardwareinstallationsanleitung für die Cisco Email Security Appliance C195, C395, C695 und C695F
12
USB 3.0 Typ A (USB 1)
Managementschnittstelle (MGMT)
Nur für die Verwaltung
RPC-Port (RPC)
Taste zur Geräteidentifizierung
770-W-Wechselstromnetzteil (PSU 2)
Datenschnittstelle (DATA 2)
1- oder 10-Gigabit-SFP+-Glasfaser-Unterstützung
Verwenden Sie nur von Cisco unterstützte
SFP+-Transceiver. Verwenden Sie 1-Gbit- und
10-Gbit-SFPs nicht zusammen in demselben
Chassis.
Riser-Karte
Nicht unterstützt
2
USB 3.0 Typ A (USB 2)
4
Datenschnittstelle (DATA 1)
6
Serieller Konsolen-Port (Konsole)
RJ-45-Anschluss zur direkten Verbindung eines
Computers mit dem Gerät.
8
770-W-Wechselstromnetzteil (PSU 1)
10
Gewindebohrungen für Erdungsklemme mit zwei
Löchern
Die Verwendung ist optional. Die unterstützten
AC-Netzteile verfügen über eine interne Erdung,
sodass keine zusätzliche Erdung des Chassis
erforderlich ist.
12
Datenschnittstelle (DATA 3)
1- oder 10-Gigabit-SFP+-Glasfaser-Unterstützung
Verwenden Sie nur von Cisco unterstützte
SFP+-Transceiver. Verwenden Sie 1-Gbit- und
10-Gbit-SFPs nicht zusammen in demselben
Chassis.
Überblick
