Netzwerkkamera – Schnellstartanleitung
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Hinweise:
Wenn Sie nach dem Einschalten der Kamera die Taste RESET etwa 10 Sekunden lang gedrückt
halten, werden alle Parameter wieder auf ihre Standardvorgaben zurückgesetzt.

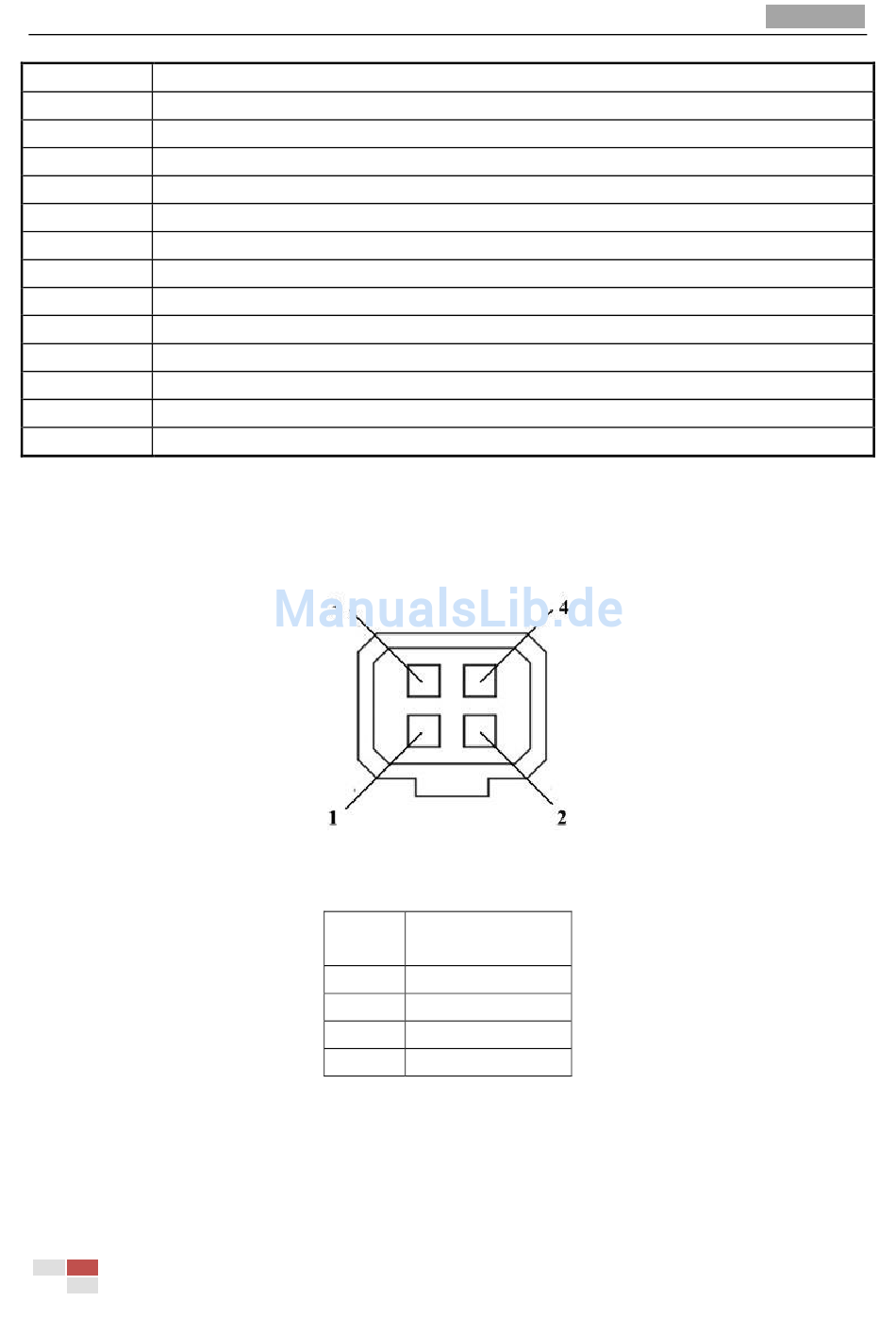

Abbildung Abbildung 1-10 zeigt den Auto-Iris-Anschluss mit Angabe der Stiftbelegung:
Die Anschlussstifte "Damp+", "Damp-", "Drive+" und "Drive-" werden benutzt, wenn die
Auto-Iris-Funktion mit Gleichstrom versorgt wird.
Kameraschaltplan:
© Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
SD-Kartensteckplatz
Auto-Iris-Anschluss
10 Mbit / 100 Mbit selbstadaptierende Ethernet-Schnittstelle
VIDEO OUT Videoausgang
AUDIO OUT Audioausgang
POWER Stromversorgungs-LED
MIC IN: Audioeingang
D+, D-: RS-485-Schnittstelle
IN, G: Alarmeingang
1A, 1B: Alarmausgang
RESET: Reset-Taste
Tabelle 1-6
Gleichstromvers
1
2
3
4
Back-Focus-Ring
Stromversorgung
Ground
Auto-Iris-Anschluss
Abbildung 1-10
Stifte
orgung
Damp-
Damp+
Drive+
Drive-
6
