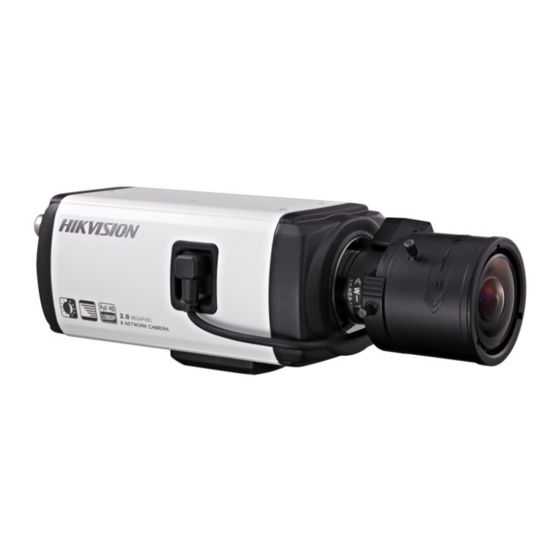

- Seite 1 Netzwerkkamera Schnellstartanleitung V4.0.3 Hangzhou Hikvision Digital Technology Co., Ltd. http://www.hikvision.com...
- Seite 2 Camera I DS-2CD8254F- E(I)(Z)(S), DS-2CD8254FWD- E(I)(Z)(S), DS-2CD8283F- E(I)(Z)(S), DS-2CD8255F- E(I)(Z)(S) Bullet DS-2CD833-EI3, DS-2CD864-EI3, DS-2CD855-EI3 Camera II Cube DS-2CD8133F-E(I)(W), DS-2CD8153F-E(I)(W) Camera I Cube DS-2CD8464F-E(I)(W), DS-2CD8433F-E(I)(W) Camera II Mini Dome DS-2CD7164-E,DS-2CD7153-E, DS-2CD7133-E Camera © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 3: Haftungsausschluss
Die UL-Zertifizierung bezieht sich nicht auf die Leistungsfähigkeit oder Zuverlässigkeit der Sicherheits- oder Signalfunktionen dieses Produkts. UL GIBT KEINERLEI ZUSAGEN, GARANTIEN ODER ZERTIFIZIERUNGEN IN BEZUG AUF DIE LEISTUNGSFÄHIGKEIT ODER ZUVERLÄSSIGKEIT VON SICHERHEITS- ODER SIGNALRELEVANTEN FUNKTIONEN DIESES PRODUKTS." © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 4: Inhaltsverzeichnis
Cube Camera I ............................15 1.4.2 Cube Camera II ............................16 ........................19 ESCHREIBUNG DER AMERA KAPITEL 2 KONFIGURIEREN DER NETZWERKKAMERA VIA LAN ................21 KAPITEL 3 ZUGRIFF PER WEBBROWSER ........................ 25 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 5: Kapitel 1 Beschreibung
CS-Objektivanschluss Back-Focus-Ring Auto-Iris-Anschluss 10 Mbit / 100 Mbit selbstadaptierende Ethernet-Schnittstelle AUDIO IN Audioeingang AUDIO OUT Audioausgang SD: SD-Kartensteckplatz VIDEO OUT Videoausgang Stromversorgung PWR: Stromversorgungs-LED D+, D-: RS-485-Schnittstelle Ground 1A, 1B: Alarmausgang © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 6: Box Camera Ii
Gleichstromvers orgung Damp- Damp+ Drive+ Drive- Die Anschlussstifte "Damp+", "Damp-", "Drive+" und "Drive-" werden benutzt, wenn die Auto-Iris-Funktion mit Gleichstrom versorgt wird. Kameraschaltplan: Schaltplan Abbildung 1-3 1.1.2 Box Camera II Kamerabeschreibung: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 7: Netzwerkkamera – Schnellstartanleitung
Netzwerkkamera – Schnellstartanleitung Ü bersicht Abbildung 1-4 Ü bersicht Abbildung 1-5 Ü bersicht Abbildung 1-6 Beschreibung Tabelle 1-3 Beschreibung CS-Objektivanschluss © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 8 Abbildung Abbildung 1-7 zeigt den Auto-Iris-Anschluss mit Angabe der Stiftbelegung: Auto-Iris-Anschluss Abbildung 1-7 Stifte Tabelle 1-4 Gleichstromvers orgung Damp- Damp+ Drive+ Drive- Die Anschlussstifte "Damp+", "Damp-", "Drive+" und "Drive-" werden benutzt, wenn die Auto-Iris-Funktion mit Gleichstrom versorgt wird. Kameraschaltplan: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 9: Box Camera Iii
Netzwerkkamera – Schnellstartanleitung Schaltplan Abbildung 1-8 1.1.3 Box Camera III Kamerabeschreibung: Ü bersicht Abbildung 1-9 Beschreibung Tabelle 1-5 Beschreibung Objektivanschluss © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 10 Abbildung Abbildung 1-10 zeigt den Auto-Iris-Anschluss mit Angabe der Stiftbelegung: Auto-Iris-Anschluss Abbildung 1-10 Stifte Tabelle 1-6 Gleichstromvers orgung Damp- Damp+ Drive+ Drive- Die Anschlussstifte "Damp+", "Damp-", "Drive+" und "Drive-" werden benutzt, wenn die Auto-Iris-Funktion mit Gleichstrom versorgt wird. Kameraschaltplan: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 11: Beschreibung Der Dome Camera
Netzwerkkamera – Schnellstartanleitung Schaltplan Abbildung 1-11 1.2 Beschreibung der Dome Camera 1.2.4 Dome Camera I Kamerabeschreibung: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 12 Stromversorgung Nachstehend ist die Funktion der DIP-Schalterstellungen 1-5 dargestellt: Position Funktion SHARP: Schärfe SOFT AES: Automatischer Automatische Verschluss Blende BLC: Gegenlichtkompensation OFF FL: Antiflimmerfilter NAGC: Normale SAGC: Spezielle Verstärkungsregelung Verstärkungsregelung Kameraschaltplan: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 13: Dome Camera Ii
Netzwerkkamera – Schnellstartanleitung Schaltplan Abbildung 1-13 1.2.5 Dome Camera II Kamerabeschreibung: Ü bersicht Abbildung 1-14 Beschreibung Tabelle 1-8 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 14: Dome Camera Iii
10 Mbit / 100 Mbit selbstadaptierende Ethernet-Schnittstelle AUDIO IN Audioeingang AUDIO OUT Audioausgang D+, D-: RS-485-Schnittstelle IN, G: Alarmeingang 1A, 1B: Alarmausgang Stromversorgung Kameraschaltplan: Schaltplan Abbildung 1-15 1.2.6 Dome Camera III Kamerabeschreibung: Ü bersicht Abbildung 1-16 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 15 IN1, GND, IN2, GND: Alarmeingang Stromversorgung Hinweis: Wenn Sie nach dem Einschalten der Kamera die Taste RESET etwa 10 Sekunden lang gedrückt halten, werden alle Parameter wieder auf ihre Standardvorgaben zurückgesetzt. Kameraschaltplan: Schaltplan Abbildung 1-17 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 16: Dome Camera Iv
PWR: Die Anzeige leuchtet durchgehend rot, wenn das Gerät eingeschaltet wird. Micro SD-Steckplatz RESET: Reset-Taste 10 Mbit / 100 Mbit selbstadaptierende Ethernet-Schnittstelle Stromversorgung Erweiterte Schnittstelle Hinweise: Die erweiterte Schnittstelle kann mit einem Alarmeingang/-ausgang, Audioeingang/-ausgang, © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 17: Beschreibung Der Bullet Camera
Parameter wieder auf ihre Standardvorgaben zurückgesetzt. Kameraschaltplan: Schaltplan Abbildung 1-19 1.3 Beschreibung der Bullet Camera 1.3.1 Bullet Camera I Kamerabeschreibung: Ü bersicht Abbildung 1-20 Ü bersicht Abbildung 1-21 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 18: Bullet Camera Ii
10 Mbit / 100 Mbit selbstadaptierende Ethernet-Schnittstelle Stromversorgung IN, G: Alarmeingang 1A, 1B: Alarmausgang D+, D-: RS-485-Schnittstelle IN, G: Audioeingang AUDIO OUT, G: Audioausgang Kameraschaltplan: Schaltplan Abbildung 1-22 1.3.2 Bullet Camera II Kamerabeschreibung: Ü bersicht Abbildung 1-23 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 19: Beschreibung Der Cube Camera
10 Mbit / 100 Mbit selbstadaptierende Ethernet-Schnittstelle Stromversorgung Sonnenschutz Einstellschraube 1.4 Beschreibung der Cube Camera 1.4.1 Cube Camera I Kamerabeschreibung: Ü bersicht Abbildung 1-25 Beschreibung Tabelle 1-13 Beschreibung Mikrofon Infrarotlicht (optional) Micro SD Card-Steckplatz © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. -
Seite 20: Power-Led
Wenn Sie nach dem Einschalten der Kamera die Taste RESET etwa 10 Sekunden lang gedrückt halten, werden alle Parameter wieder auf ihre Standardvorgaben zurückgesetzt. Kameraschaltplan: Schaltplan Abbildung 1-26 1.4.2 Cube Camera II Kamerabeschreibung: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 21 10 Mbit / 100 Mbit selbstadaptierende Ethernet-Schnittstelle & PoE Hinweis: Wenn Sie nach dem Einschalten der Kamera die Taste RESET etwa 10 Sekunden lang gedrückt halten, werden alle Parameter wieder auf ihre Standardvorgaben zurückgesetzt. Kameraschaltplan: Schaltplan Abbildung 1-28 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
- Seite 22 Netzwerkkamera – Schnellstartanleitung © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 23: Beschreibung Der Mini Dome Camera
Bei Anschluss an einem Netzwerk leuchtet die LED "S" gelb, während die LED "L" orange blinkt. RESET: Reset-Taste Hinweis: Wenn Sie nach dem Einschalten der Kamera die Taste RESET etwa 10 Sekunden lang gedrückt halten, werden alle Parameter wieder auf ihre Standardvorgaben zurückgesetzt. Kameraschaltplan: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 24 Netzwerkkamera – Schnellstartanleitung Schaltplan Abbildung 1-30 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 25: Kapitel 2 Konfigurieren Der Netzwerkkamera Via Lan
Ausführliche Informationen entnehmen Sie bitte dem Handbuch zur Client-Software. 2. Ändern Sie IP-Adresse und Teilnetzmaske entsprechend den Konfigurationsparametern Ihres Computers. Richten Sie nach den folgenden Anweisungen, um mit der SADP-Software die IP-Adresse einzurichten: © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 26 Neu gefundene Geräte werden zur Liste hinzugefügt. Hinweis: Um Informationen abzurufen, klicken Sie in der Kopfzeile einer Spalte auf oder . Klicken Sie auf , um die Gerätetabelle zu erweitern und die © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
- Seite 27 2) Bearbeiten Sie die verfügbaren Netzwerkparameter (z. B. IP-Adresse und Portnummer). 3) Geben Sie in das Feld Password das Kennwort für das Administratorkonto des Geräts ein und klicken Sie dann auf , um die Änderungen zu speichern. Geräteauswahl Abbildung 2-3 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
- Seite 28 Die standardmäßige IP-Adresse lautet "192.0.0.64". Der standardmäßige Benutzername lautet "admin" und das Kennwort "12345". Um aus verschiedenen Teilnetzen auf die Kamera zuzugreifen, richten Sie nach dem Anmelden bitte das Gateway für die Netzwerkkamera ein. © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
-
Seite 29: Kapitel 3 Zugriff Per Webbrowser
Stufe anpassen (siehe Abbildung 3-1). Wählen Sie MITTEL unter und klicken Sie auf Wählen Sie Aktivieren oder Bestätigen unter "ActiveX-Steuerelemente und Plugins". Abbildung 3-2 zeigt den Dialog Sicherheit. Dialog Sicherheit Abbildung 3-1 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten. - Seite 30 2. Geben Sie in das Adressfeld die IP-Adresse der Netzwerkkamera ein (z. B. 192.0.0.64) und drücken Sie die Eingabetaste, um den Anmeldedialog aufzurufen. 3. Geben Sie Ihren Benutzernamen und das Kennwort ein und klicken Sie dann auf . 4. Klicken Sie auf © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
- Seite 31 5. Installieren Sie das Plug-in, bevor Sie die Live-Ansicht aufrufen und die Kamera in Betrieb nehmen. Befolgen Sie bitte die Installationsanweisungen, um das Plug-in zu installieren. Hinweis: Eventuell müssen Sie den Webbrowser schließen, um die Plug-in-Installation abzuschließen. Plug-in-Download Abbildung 3-4 Plug-in-Download Abbildung 3-5 © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
- Seite 32 6. Ö ffnen Sie den Webbrowser nach Installation des Plug-in erneut und wiederholen Sie die Schritte 2-4, um sich anzumelden. Hinweis: Ausführliche Hinweise zu weiteren Konfigurationsoptionen entnehmen Sie bitte dem Handbuch zur Netzwerkkamera. © Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.
