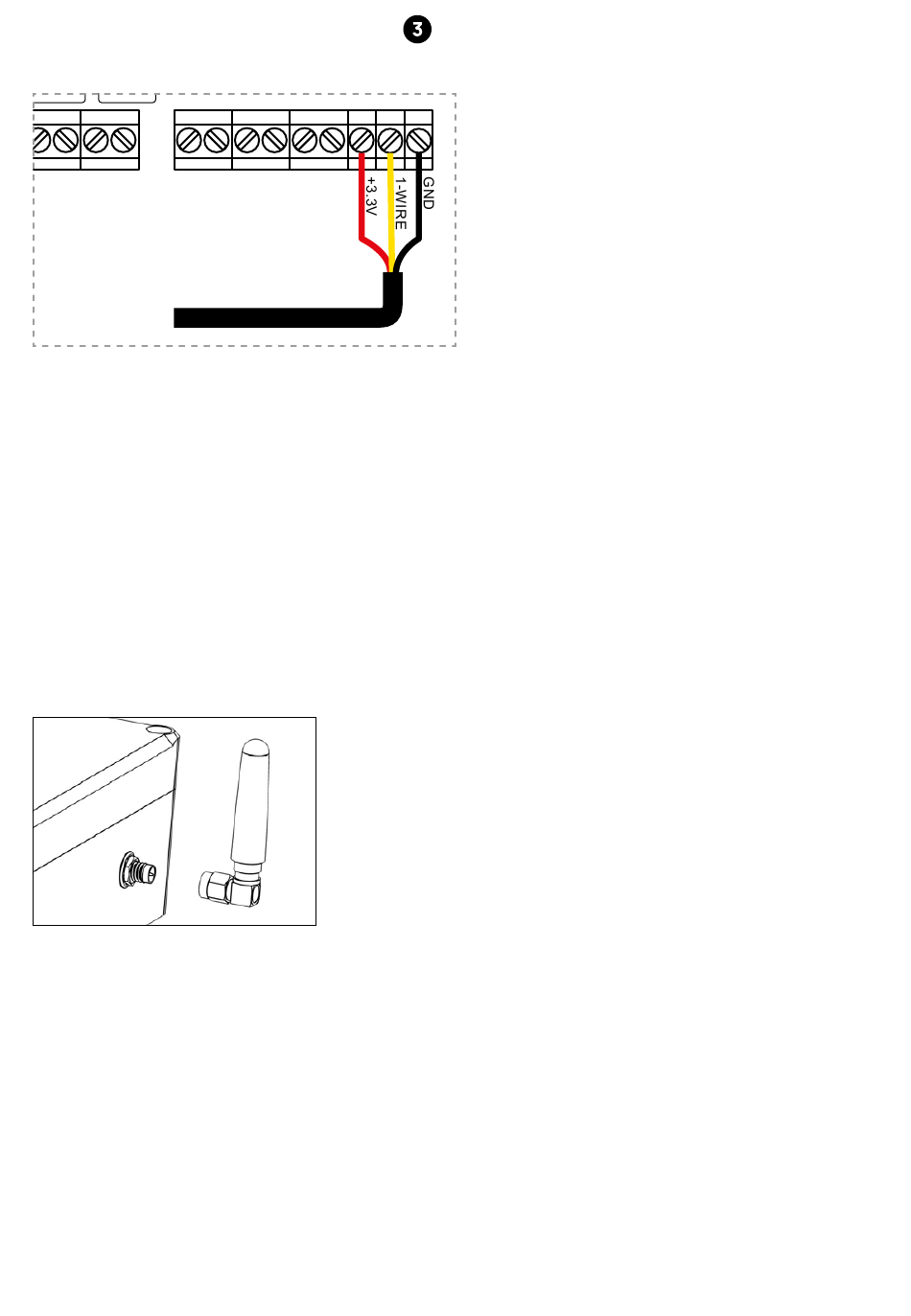

5. An die Klemmen GND, 1-WIRE, +3,3V
sensor anschließen.
6. Die Messspitze des Sensors sollte im Warmwasserspeicher installiert werden, so,
dass die Temperatur des Wassers kontrolliert werden kann.
HINWEIS: Ein falscher Anschluss kann zu Schäden
am Warmwasserspeicher führen.
7. Der mitgelieferte digitale Temperatursensor verfügt über ein 3 Meter langen Kabel.
Wenn eine Erweiterung dieses Sensors erforderlich ist, sollte ein ungeschirmtes
Kabel, z.B. UTP Kat. 5e oder andere Adern vom Kabel den wir zu Anschluss
von scr-eco-oze-pv verwendet werden.
8. An die Antennensteckdose am Gerät schrauben Sie die mitgelieferte Antenne ein.
soll man im Set enthaltenen Temperatur-
GND – schwarz/blaues Kabel
1-WIRE – gelbes Kabel
+3.3V – rotes Kabel
15
