Radio / Cassette
Heidelberg

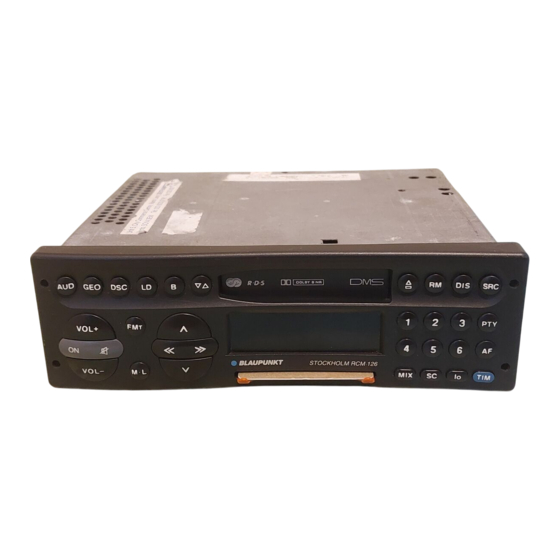

RCM 126
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzioni di montaggio
Inbouwinstrukties
Monteringsanvisning
Instrucciones de montaje
Instruções de montagem
Sicherheitshinweise
Vor Einbau Ihres Autoradios die Einbau- und
Anschlußvorschriften lesen.
Für die Dauer der Montage und des Anschlusses
ist der Minuspol der Batterie abzuklemmen.
Hierbei sind die Sicherheitshinweise des Kfz-
Herstellers (Airbag, Alarmanlagen, Bordcomputer,
Wegfahrsperren) zu beachten.
Beim Bohren von Löchern darauf achten, daß
All manuals and user guides at all-guides.com
- 1 -
keine Fahrzeugteile (Batterie, Kabel,
Sicherungskasten) beschädigt werden.
Der Querschnitt des Pluskabels darf 2,5 mm
unterschreiten. Das Gerät ist mit einer Sicherung,
10 A flink, abgesichert.
Das Seitenteil des Autoradiogehäuses wird im
Betrieb sehr heiß.
Achtung: Es ist darauf zu achten, daß keine Kabel
am Gehäuse anliegen.
8 622 400 683
2
nicht
