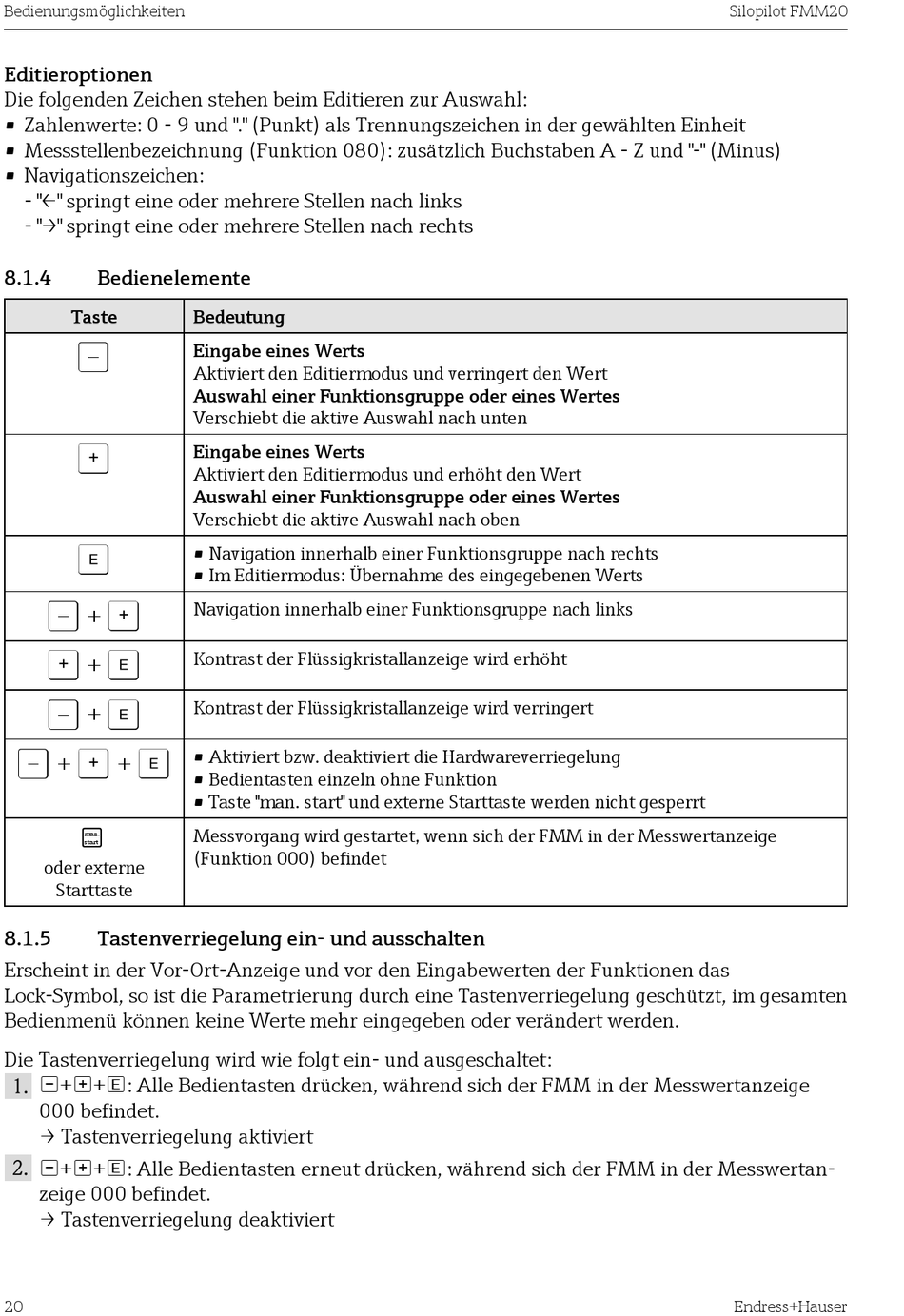

Endress+Hauser Silopilot FMM20 Kurzanleitung Seite 20

Bedienungsmöglichkeiten
Editieroptionen
Die folgenden Zeichen stehen beim Editieren zur Auswahl:
• Zahlenwerte: 0 - 9 und "." (Punkt) als Trennungszeichen in der gewählten Einheit
• Messstellenbezeichnung (Funktion 080): zusätzlich Buchstaben A - Z und "-" (Minus)
• Navigationszeichen:
- "←" springt eine oder mehrere Stellen nach links
- "→" springt eine oder mehrere Stellen nach rechts
8�1�4 Bedienelemente
Taste
S
O
F
S O
+
O F
+
S F
+
S O F
+ +

man.
start
oder externe
Starttaste
8�1�5 Tastenverriegelung ein- und ausschalten
Erscheint in der Vor-Ort-Anzeige und vor den Eingabewerten der Funktionen das
Lock-Symbol, so ist die Parametrierung durch eine Tastenverriegelung geschützt, im gesamten
Bedienmenü können keine Werte mehr eingegeben oder verändert werden.
Die Tastenverriegelung wird wie folgt ein- und ausgeschaltet:
++: Alle Bedientasten drücken, während sich der FMM in der Messwertanzeige
000 befindet.
→ Tastenverriegelung aktiviert
++: Alle Bedientasten erneut drücken, während sich der FMM in der Messwertan-
zeige 000 befindet.
→ Tastenverriegelung deaktiviert
20
Bedeutung
Eingabe eines Werts
Aktiviert den Editiermodus und verringert den Wert
Auswahl einer Funktionsgruppe oder eines Wertes
Verschiebt die aktive Auswahl nach unten
Eingabe eines Werts
Aktiviert den Editiermodus und erhöht den Wert
Auswahl einer Funktionsgruppe oder eines Wertes
Verschiebt die aktive Auswahl nach oben
• Navigation innerhalb einer Funktionsgruppe nach rechts
• Im Editiermodus: Übernahme des eingegebenen Werts
Navigation innerhalb einer Funktionsgruppe nach links
Kontrast der Flüssigkristallanzeige wird erhöht
Kontrast der Flüssigkristallanzeige wird verringert
• Aktiviert bzw. deaktiviert die Hardwareverriegelung
• Bedientasten einzeln ohne Funktion
• Taste "man. start" und externe Starttaste werden nicht gesperrt
Messvorgang wird gestartet, wenn sich der FMM in der Messwertanzeige
(Funktion 000) befindet
Silopilot FMM20
Endress+Hauser
