Endress+Hauser Silopilot FMM20 Kurzanleitung Seite 16

Elektrischer Anschluss

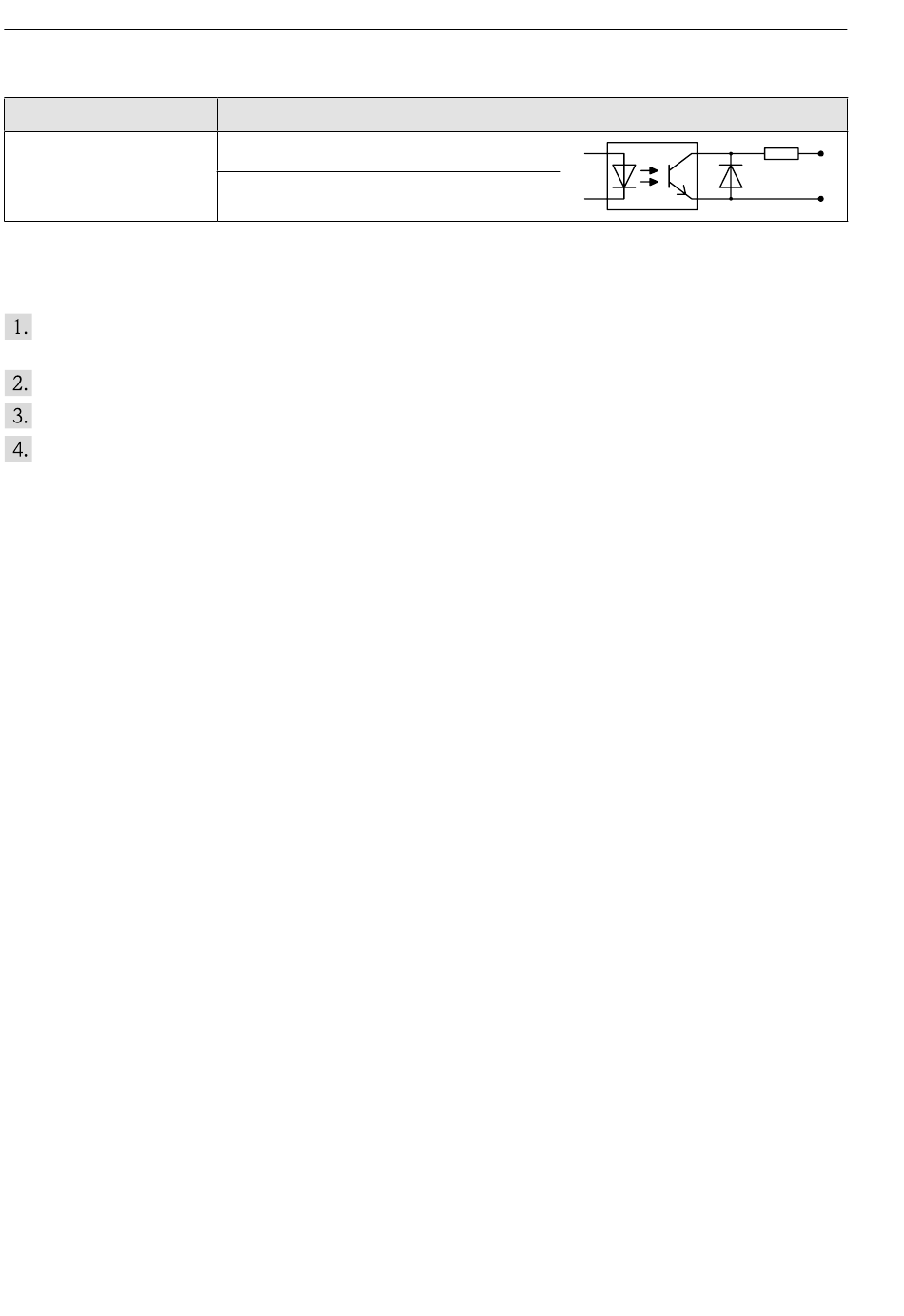

7�4�5 Optokopplerausgang
Bestellmerkmal
Ausgang
Option C
• Kontaktbelastbarkeit: max. 30 V DC / 10 mA
7�5 Schutzart sicherstellen
Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
Sämtliche Gehäuseschrauben fest anziehen.
Kabelverschraubungen fest anziehen. → 12
Nicht benutzte Kabeleinführungen sind mit geeigneten Blindstopfen zu verschließen.
7�6 Anschlusskontrolle
̃ Sind Gerät oder Kabel beschädigt (Sichtkontrolle)?
̃ Erfüllen die verwendeten Kabel die Anforderungen?
̃ Sind die montierten Kabel von Zug entlastet?
̃ Sind die Steckverbinder fest angezogen?
̃ Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
̃ Keine Verpolung, Anschlussbelegung korrekt?
̃ Wenn Versorgungsspannung vorhanden: Leuchtet die grüne LED?
16
Klemmenbelegung
3.4
3.5
