Als Vorschmierpumpe wird die handbetriebene Ölpumpe von SABROE, Teile-Nr. 3141-155, emp-
fohlen. Siehe Tabelle 14. Verwenden Sie für die Vorschmierung frisches, sauberes Kälteöl, das
von der gleichen Sorte ist wie das im Verdichter und der Pumpe:
Verdichtertyp
SMC 104, 106, 108
TSMC 108
HPC 104, 106, 108
HPX 704, 706, 708
SMC 112, 116, TSMC 116
HPC 112, 116
HPX 712, 716
Tabelle 14
Der Heizstab im Kurbelgehäuse muss spätestens sechs bis acht Stunden vor dem Verdichteran-
lauf eingeschaltet werden, um ggf. Kältemittel aus dem Verdichteröl auszukochen. Währenddes-
sen muss das Saugabsperrventil geöffnet sein.
Prüfen Sie den Ölstand im Kurbelgehäuse. Der Ölstand muss immer im Ölschauglas sichtbar sein.
Für die erste und alle nachfolgenden Ölbefüllungen kann die an das Ölfüllventil (Pos. B) ange-
schlossene handbetriebene Ölpumpe zum Einsatz kommen. Siehe 3.8 Ventile für den
Verdichterbetrieb.

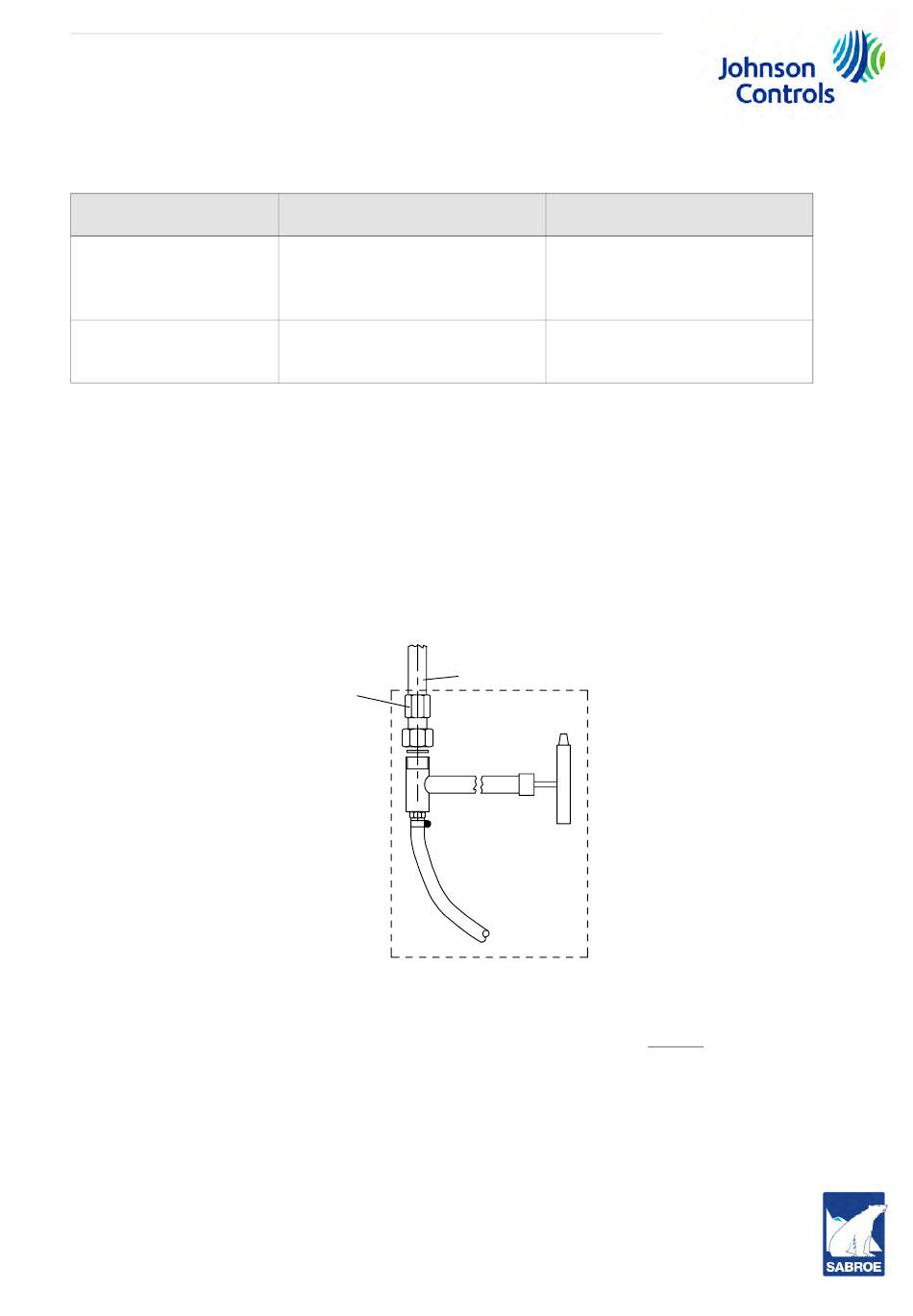

Abb. 17: Handbetriebene Ölpumpe
Anmerkung: Wenn der Verdampfungsdruck (P
Ölbefüllung ausgeglichen werden. Bei HPC- und HPX-Verdichtern beträgt P
2 bar.
4.13
Wellendichtung
Die rotierende Dichtfläche der Wellendichtung besteht aus einem weichen Material, das beim Be-
trieb verschleißt. Prüfen Sie die Wellendichtung daher regelmäßig in Übereinstimmung mit den
Wartungsintervallen des Verdichters auf einen festen Sitz und Verschleißerscheinungen.
Betriebshandbuch – HPC Mk 4 LL & Mk 5 (einschließlich ATEX-Ausführung)
001752 de 2019.09
Pumpenhübe mit handbetrie-
bener Ölpumpe von SABROE
ca. 35
ca. 45
Der an Nippel 1349-344 anzuschließende Schlauch
ist bereits am Ventil 4E/4F neben dem
externen Ölfilter installiert.
Nippel 2312-045
+ Nippel 1349-344
T0177131_0 V15
Geschätzte Ölmenge
Schlauch 2315-055
Als Zubehör erhältliche
handbetriebene Ölpumpe
) mehr als 2 bar beträgt, muss der Druck vor der
E
45/50
Liter
3,5
4,5
immer mehr als
E
