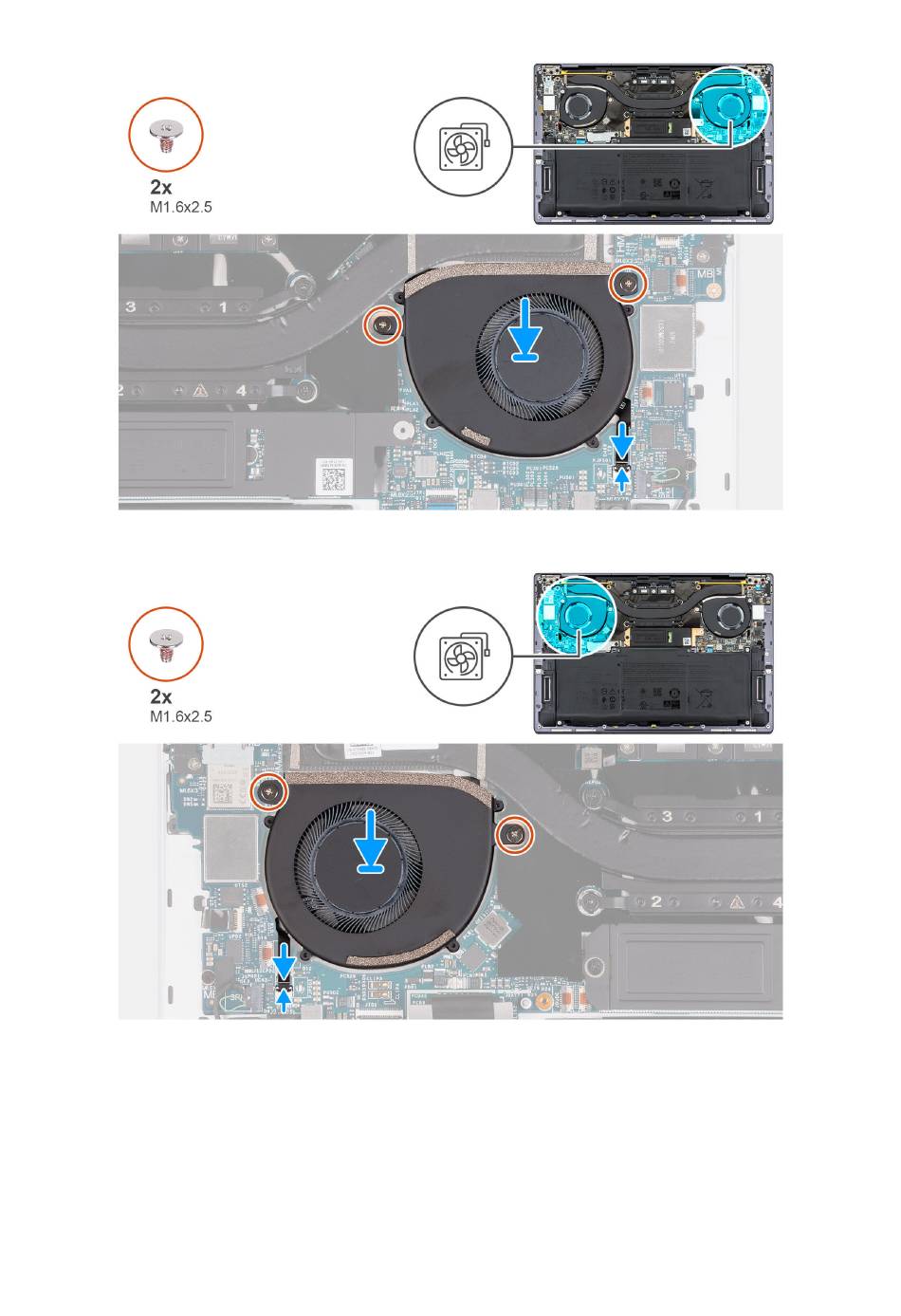

Abbildung 27. Installieren des linken Lüfters

Abbildung 28. Installieren des rechten Lüfters

Schritte

1. Richten Sie die Schraubenbohrungen am linken Systemlüfter an den Schraubenbohrungen an der Hauptplatine aus.

2. Befestigen Sie die zwei Schrauben (M1,6x2,5) wieder, mit denen der linke Lüfter an der Hauptplatine befestigt wird.

3. Schließen Sie das Kabel des linken Lüfters an den Anschluss (JFAN1) an und schließen Sie die Verriegelung.

4. Richten Sie die Schraubenbohrungen am rechten Systemlüfter an den Schraubenbohrungen an der Hauptplatine aus.

5. Befestigen Sie die zwei Schrauben (M1,6x2,5) wieder, mit denen der rechte Lüfter an der Hauptplatine befestigt wird.

6. Schließen Sie das Kabel des rechten Lüfters an den Anschluss (JFAN2) an und schließen Sie die Verriegelung.

Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
