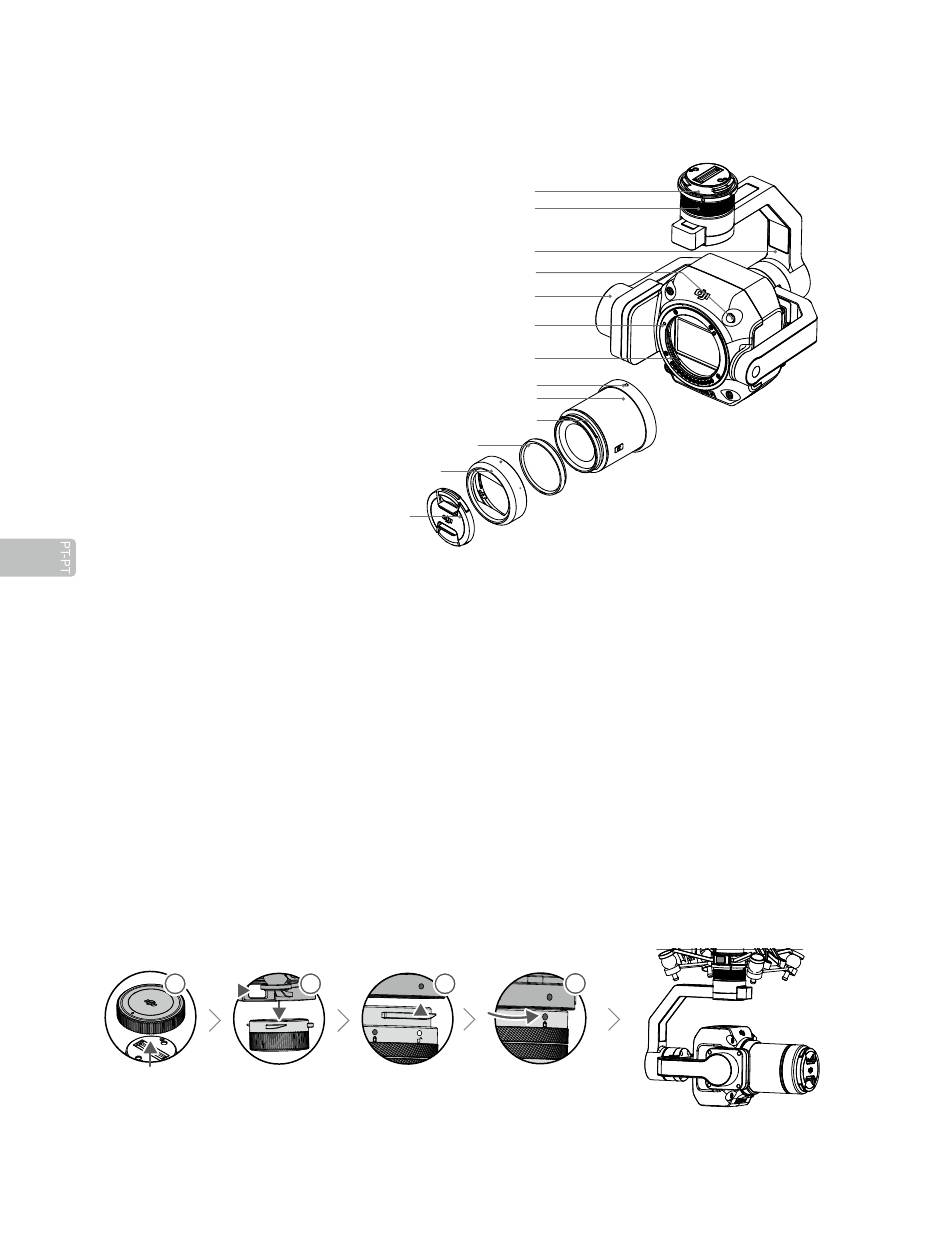

Visão geral
1. Conector de suspensão cardã
2. Motor de oscilação
3. Motor de rolagem
4. Botão de libertação da lente*
5. Motor de inclinação
6. Índice de montagem da lente
7. Montagem da lente
8. Índice de montagem da lente
9. Lente**
10. Índice de montagem da cobertura da
lente
11. Anel equilibrador
12. Cobertura da lente
13. Tampa da lente
* NÃO pressione o botão de libertação da lente enquanto conecta a lente.
** A lente DL 35mm F2.8 LS ASPH da DJI está incluída com o Zenmuse P1. Contacte os distribuidores
locais para mais informações sobre como adquirir outras lentes compatíveis. Consulte as Especificações
para verificar os modelos de lente suportados.
Instalação
1. Remova a tampa da suspensão cardã.
2. Prima o botão na aeronave utilizado para desconectar a suspensão cardã e câmara. Rode a tampa
da suspensão cardã na aeronave para remover.
3. Alinhe o ponto branco na suspensão cardã com o ponto vermelho na aeronave e insira a suspensão
cardã.
4. Rode o bloqueio da suspensão cardã para a posição bloqueada alinhando os pontos vermelhos.
1 1
72
11
12
13
2
3
1
2
3
4
5
6
7
8
9
10
4
