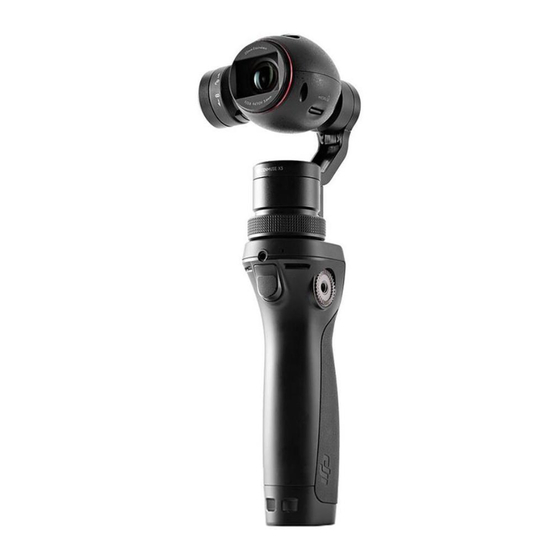

DJI OSMO+ Bedienungsanleitung

DJI OSMO+ Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für OSMO+:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
V1.0
2017.04

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DJI OSMO+

Inhaltszusammenfassung für DJI OSMO+

  • Seite 1 Bedienungsanleitung V1.0 2017.04...

  • Seite 2: Ausdrucken Dieses Dokuments

    Legende Wichtig Tipps „DJI GO“-App installieren Suchen Sie „DJI GO“-App im App Store bzw. bei Google Play, und installieren Sie sie auf Ihrem Mobilgerät. DJI GO unterstützt iOS 8.0 (oder höher) sowie Android 4.3 (oder höher). © 2017 DJI Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Mobilgerätehalter abnehmen Optionales Zubehör Gimbal entsichern Gimbal sichern Der Osmo+ im Betrieb Bedienelemente und Bedienung Betriebsarten „DJI GO“-App Herunterladen Verbindung zur „DJI GO“-App herstellen Die wichtigsten Seiten Firmware aktualisieren „DJI GO“-App verwenden Micro-SD-Karte verwenden Pflege und Wartung Technische Daten Fehlerdiagnose ©...

  • Seite 4: Einleitung

    2-fachem verlustfreiem digitalem Zoom. Sie schießt scharfe Fotos mit 12MP und nimmt stabile Videos mit bis zu 4K auf. Die leichte, ergonomische Bauweise mit den gut erreichbaren Tasten bietet Ihnen ein vielseitiges, persönliches Videogerät für die Einhandbedienung. Die „DJI GO“-App ergänzt den Osmo+ mit Aufnahmemodi wie Motion-Timelapse (bewegte Zeitrafferaufnahmen) und 9-Shot Panorama.

  • Seite 5: Erste Schritte

    Kurzschlussschutz Unterbricht bei einem Kurzschluss automatisch die Spannungszufuhr. Beendet den Ladevorgang, wenn die Kerntemperatur unter 5 °C Temperaturregelung oder über 40 °C liegt. Ladeanzeige Zeigt den Ladezustand des Akkus in der „DJI GO“-App an. © 2017 DJI Alle Rechte vorbehalten.

  • Seite 6: Akku Einsetzen

    Ausgang 12,6 V/13,2 V; 0,8 A Der Akku darf nur an das mitgelieferte Ladegerät angeschlossen werden. DJI haftet nicht für Unfälle, die durch Ladegeräte von Fremdherstellern verursacht werden. Wenn der Akku nicht geladen wird, nehmen Sie ihn aus dem Ladegerät, damit er nicht entlädt.

  • Seite 7: Mobilgerät Anbringen

    2. Bringen Sie die Aufnahmen in die gewünschte Position. 3. Setzen Sie das Mobilgerät zunächst einseitig in die Arme. 4. Fahren Sie die Arme aus, bis das Mobilgerät vollständig vom Halter umschlossen wird. 5. Drehen Sie den Mobilgerätehalter in die gewünschte Position. © 2017 DJI Alle Rechte vorbehalten.

  • Seite 8: Mobilgerätehalter Abnehmen

    OSMO+ Bedienungsanleitung Mobilgerätehalter abnehmen 1. Sie können den Mobilgerätehalter abnehmen, indem Sie den Knauf gegen den Uhrzeigersinn drehen. 2. Die DJI-Rosettenhalterung sollte bei Nichtgebrauch mit einer Kappe verschlossen werden. Optionales Zubehör DJI bietet verschiedenes Zubehör für den Osmo+ an. Z-Achse Die Osmo Z-Achse kann vertikale Erschütterungen durch...

  • Seite 9: Gimbal Entsichern

    Fahrt. Gerader Verlängerungsarm Nimmt bis zu drei weitere Halterungen gleichzeitig auf. Weitere Informationen erhalten Sie im offiziellen DJI-Onlineshop (http://store.dji.com). Gimbal entsichern Zum Schutz des Gimbals sind die Motorachsen arretiert. So wird der Gimbal entsichert: 1. Drehen Sie sanft am Rollmotor, bis er frei drehen kann.

  • Seite 10: Gimbal Sichern

    Wenn Sie erneut am Ein-/Ausschalter ziehen, schaltet der Osmo+ in den Ruhemodus bzw. wird geweckt. Um den Osmo+ auszuschalten, ziehen Sie den Ein-/Ausschalter 1,5 Sekunden lang nach unten. Ein-/Ausschalter Halten Sie den Osmo+ beim Hochfahren ruhig und in aufrechter Position fest. © 2017 DJI Alle Rechte vorbehalten.
  • Seite 11 Mit senkrechten Bewegungen wird die Kamera geneigt. Mit horizontalen Bewegungen wird die Kamera geschwenkt. Die Joystick-Steuerrichtung kann in der „DJI GO“-App eingestellt werden. [3] Fototaste Mit dieser Taste können Sie Fotoaufnahmen mit den Einstellungen in der „DJI GO“-App machen. Halten Sie die Fototaste gedrückt, um eine Serienaufnahme zu machen. [4] Videotaste Wenn Sie diese Taste einmal drücken, wird die Videoaufnahme gestartet.
  • Seite 12 [8] Eingang für externes Mikrofon Schließen Sie das mitgelieferte Flexi-Mikrofon an, um Tonspuren aufzunehmen. [9] Integriertes Mikrofon Zeichnet eine Tonspur für normale Zwecke auf. Das Mikrofon kann Auslöser mithilfe der „DJI GO“-App deaktiviert werden. © 2017 DJI Alle Rechte vorbehalten.

  • Seite 13: Betriebsarten

    Das WLAN ist ausgeschaltet, wenn die Systemstatus-LED zweimal blinkt. Wiederholen Sie diesen Vorgang, um das WLAN einzuschalten. Betriebsarten Upright-Modus Der Upright-Modus kann ohne weitere Einstellungen seitens des Anwenders verwendet werden. In diesem Modus wird die Kamera durch zweimaliges, schnelles Antippen des Auslösers zentriert. © 2017 DJI Alle Rechte vorbehalten.

  • Seite 14: Underslung-Modus

    Wenn Sie den Osmo+ um 90 Grad nach vorn neigen, schaltet das System aus dem Upright-Modus in den Blitzlicht-Modus. Im Blitzlicht-Modus lässt sich die Kamera durch Drücken des Joysticks nach oben und unten neigen; Drücken des Joysticks nach links und rechts hat keine Wirkung. © 2017 DJI Alle Rechte vorbehalten.

  • Seite 15: Dji Go"-App

    Mit der App können Sie außerdem in wenigen Schritten Ihre Kamera- und Gimbal-Einstellungen anpassen. Herunterladen Suchen Sie im App Store oder auf Google Play nach „DJI GO“, und laden Sie die App auf Ihr Mobilgerät herunter. Verbindung zur „DJI GO“-App herstellen 1.

  • Seite 16: Die Wichtigsten Seiten

    3. Beim ersten Gebrauch müssen Sie den Osmo+ gemäß den Anweisungen auf dem Bildschirm aktivieren. Melden Sie sich im Internet bei Ihrem DJI-Konto an. Stellen Sie nach der Aktivierung die Verbindung zum Osmo+-WLAN wieder her. 4. Öffnen Sie die Kameraansicht. Wenn die Verbindung hergestellt ist, wird hier das Kamerabild in Echtzeit angezeigt.
  • Seite 17 2. Wenn das Zeitrafferintervall 2 Sekunden oder länger ist, wendet die Kamera eine digitale Stabilisierung auf das HD-Videobild am Mobilgerät an. : Videoaufnahmen Automatik: Normales Video mit Ihren Kameraeinstellungen. Zeitlupe: Aufzeichnung mit 1080p und 100 fps. © 2017 DJI Alle Rechte vorbehalten.
  • Seite 18 „Medium“ oder „Slow“. Wahlweise können Sie ein benutzerdefiniertes Profil anlegen, indem Sie C1 oder C2 antippen und die nachstehenden Einstellungen anpassen. • SmoothTrack-Einstellungen Schwenk- und Neigungsachse können separat eingestellt werden. Geschwindigkeit: Legt fest, wie schnell der Gimbal auf die übersetzten Schwenk- und © 2017 DJI Alle Rechte vorbehalten.
  • Seite 19 Tippen Sie auf , um die Kamera zu zentrieren. Tippen Sie auf , um die Arretierung zu aktivieren. Tippen Sie auf , um den Selfie-Modus zu aktivieren. Neigungsachsensperre: Sperrt die Neigungsachse im aktuellen Winkel, falls aktiviert. © 2017 DJI Alle Rechte vorbehalten.
  • Seite 20 Bearbeitungen können Sie die Dateien im Internet teilen – nur wenige Minuten nach der Aufnahme! Sobald Sie sich anmelden oder bei DJI registrieren, können Sie Ihre Aufnahmen ganz einfach hochladen und teilen. Die gespeicherten Fotos und Videos können Sie auf Skypixel (www.

  • Seite 21: Firmware Aktualisieren

    Folge von Pieptönen aus. Wiederholen Sie in diesem Fall die Aktualisierung. „DJI GO“-App verwenden Schließen Sie den Osmo+ an das Mobilgerät an, und starten Sie die „DJI GO“-App. Falls ein neues Firmware-Update verfügbar ist, werden Sie darauf hingewiesen. Um das Update zu starten, verbinden Sie das Mobilgerät mit dem Internet, und befolgen Sie die Anweisungen am Bildschirm.

  • Seite 22: Pflege Und Wartung

    Leistungsabgabe (mit Kamera) Kontrollierte Winkelgenauigkeit ±0,02° Halterung Abnehmbar Neigen: -35° bis +135° Kontrollierter Bereich Horizontaler Schwenk: ±320°, Rollbereich: ±30° Neigen: -50° bis +140° Mechanischer Bereich Horizontaler Schwenk: ±330°, Rollbereich: -50° bis +90° Max. steuerbare Geschwindigkeit 120°/s © 2017 DJI Alle Rechte vorbehalten.
  • Seite 23 60 Mb/s FAT32 ( ≤ 32 GB) Unterstützte Dateisysteme exFAT ( > 32 GB) JPEG, DNG ( RAW) Fotoformate MP4/MOV (MPEG-4 AVC/H.264) Videoformate Micro-SD Unterstützte SD-Speicherkarten Max. Speicherplatz: 64 GB Klasse 10 oder UHS-1 © 2017 DJI Alle Rechte vorbehalten.
  • Seite 24 100...240 V, 50 / 60 Hz Eingang Ausgang 12,6/13,2 V; 0,8 A Flexi-Mikrofon Empfindlichkeit -32 ± 3 dB (0 dB =1 V/Pa) Frequenzgang 100 bis 10000 Hz Signal-Rausch-Verhältnis 60 dBA Pin-Durchmesser 3,5 mm Länge 88 mm Gewicht © 2017 DJI Alle Rechte vorbehalten.

  • Seite 25: Fehlerdiagnose

    Sie dann den Ein-/Ausschalter nach unten, bis die Statusleuchte grün blinkt. Lassen Sie zuerst den Ein-/Ausschalter und anschließend den Auslöser los.) Immer noch kein Erfolg? Wenden Sie sich per E-Mail unter www.dji.com/support an unseren Support. 2. Warum ist der Gimbal nicht sofort nach der Lieferung einsatzbereit? Der Osmo+ muss zuerst aktiviert werden, indem Sie ihn mit Ihrem DJI-Konto verknüpfen.
  • Seite 26 Änderungen vorbehalten. Die aktuelle Fassung finden Sie unter http://www.dji.com/product/osmo-plus Sollten Sie Fragen bezüglich dieses Dokuments haben, kontaktieren Sie bitte DJI, indem Sie eine Nachricht an DocSupport@dji.com schreiben. (Support nur in Englisch und Chinesisch verfügbar) OSMO ist eine Marke von DJI.
