Webasto Thermo Top Evo Bedienungsanleitung Seite 27

Peugeot 308 / 308 SW
4
Ident.-Nr.: 1321757F
1 2
3
1 2
5 4
1
1 2
2
Stand: 07.08.2015

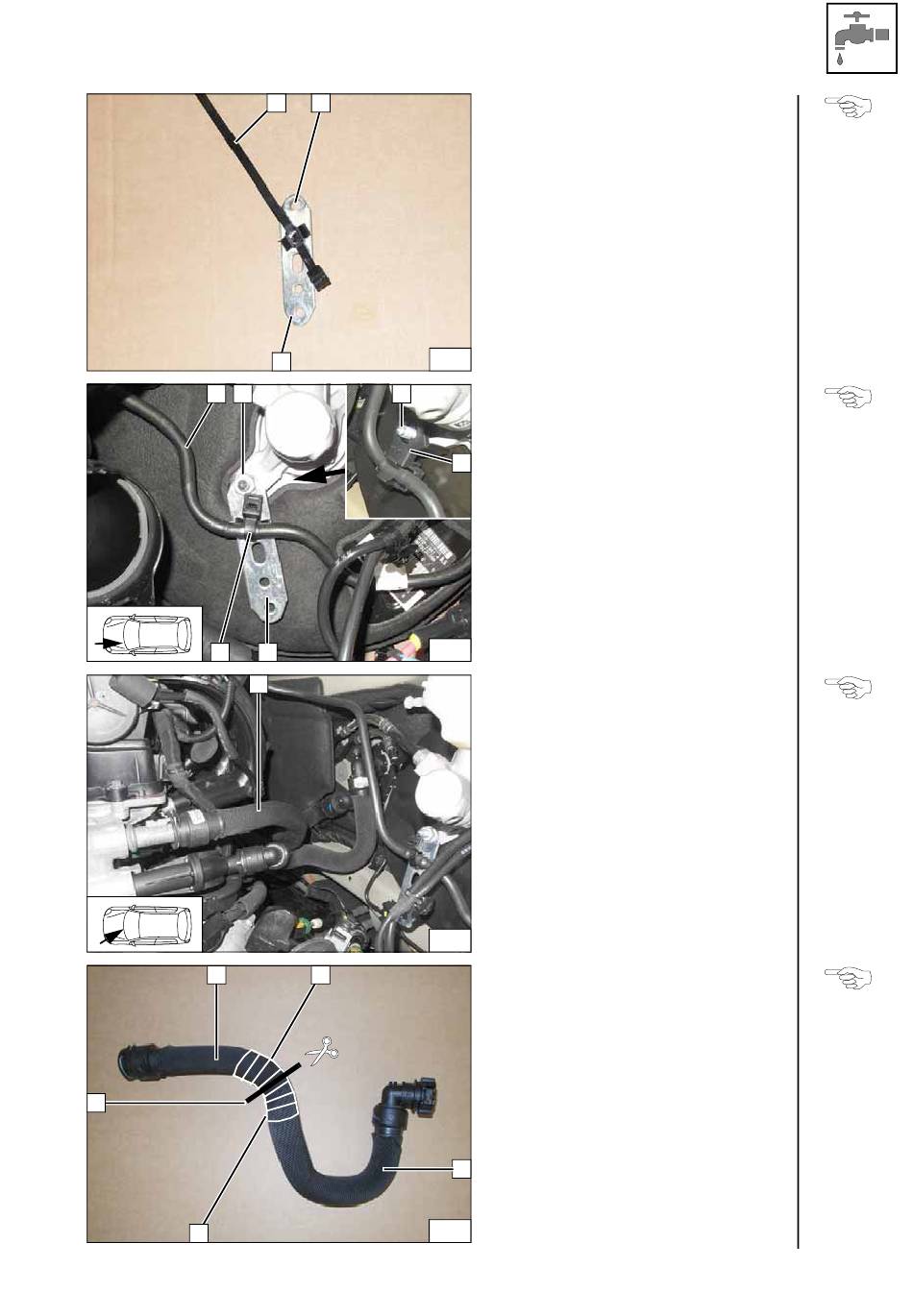

Lochband 3 an Position 2 auf Ø 8,5 auf-
bohren!
1 Clipkabelbinder
68
Fzg.eigene Halterung Unterdruckleitung 3
2
an Position 2 ausbauen und entsorgen.
Fzg.eigene Mutter nicht entfernen!
3
1 Unterdruckleitung
2 Fzg.eigener Stehbolzen und Mutter,
Bundmutter
4 Lochband
5 Clipkabelbinder schließen
69
1.2 VTi 60kW
Schlauch Motorausgang / Wärmetau-
schereingang 1 ausbauen!
70
Schutzschlauch im markierten Bereich 2
entfernen!
1 Schlauchstück Motorausgang
3 Schlauchstück Wärmetauscherein-
gang
4 Trennstelle
3
71
© Webasto Thermo & Comfort SE
Lochband
vorbereiten
Lochband
montieren
Trennstelle
Schlauch
vorbereiten
